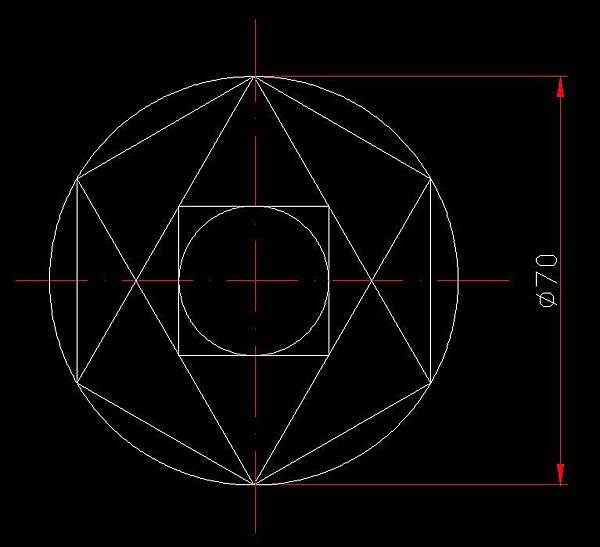

題目

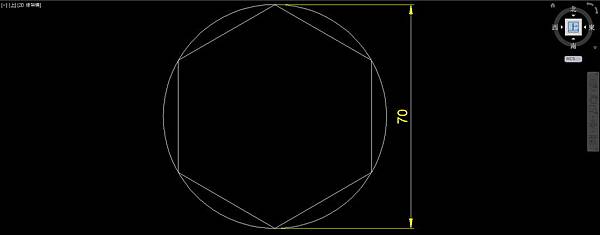

以0點為中心，畫直徑70的圓；以0點為中心，使用多邊形指令畫70圓的內接正6邊形

以直線連接正6邊形的端點，畫出題目的交叉斜線

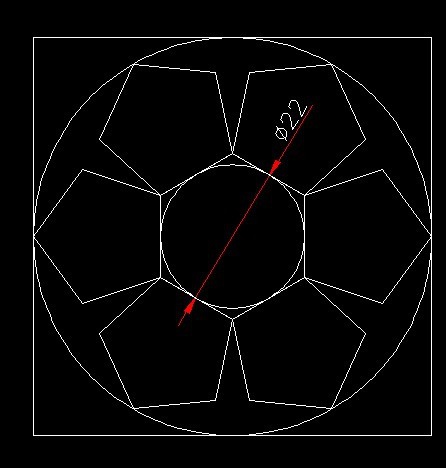

題目

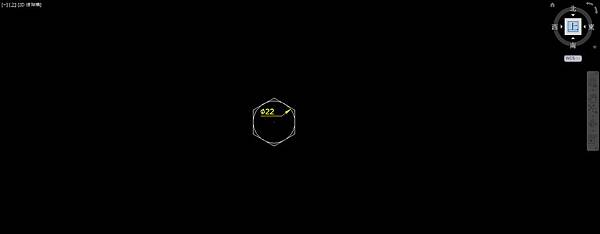

以0點為中心，畫直徑22的圓；以0點為中心，使用多邊形指令畫22圓的外接正6邊形

使用多邊形指令，以指定正6邊形邊長的方式畫正5邊形；以0點為中心，把正5邊形環形陣列成6個

題目

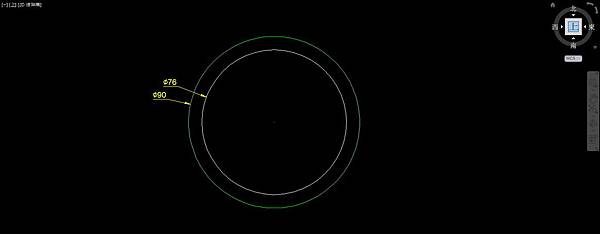

以0點為中心，分別畫直徑76的圓和直徑90的輔助圓

以0點為起點，分別畫22.5度和-22.5度輔助線和輔助圓相交，2條線夾角為45度

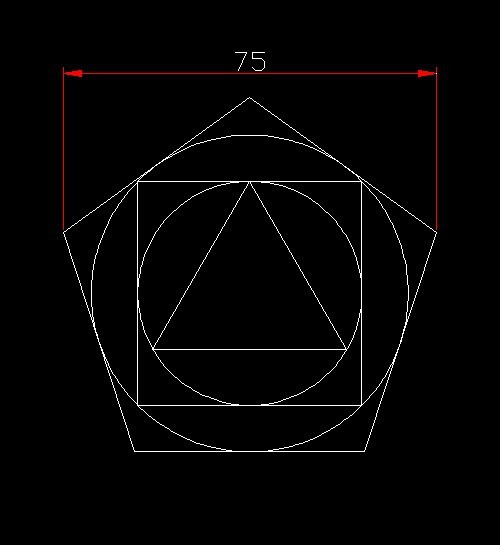

題目

以0點為中心，使用多邊形指令畫正三角形，尺寸不拘。再以0點為中心，畫正三角形外接圓

以0點為中心，使用多邊形指令畫正四方形，外切於正三角形外接圓。再以0點為中心，畫正四方形外接圓

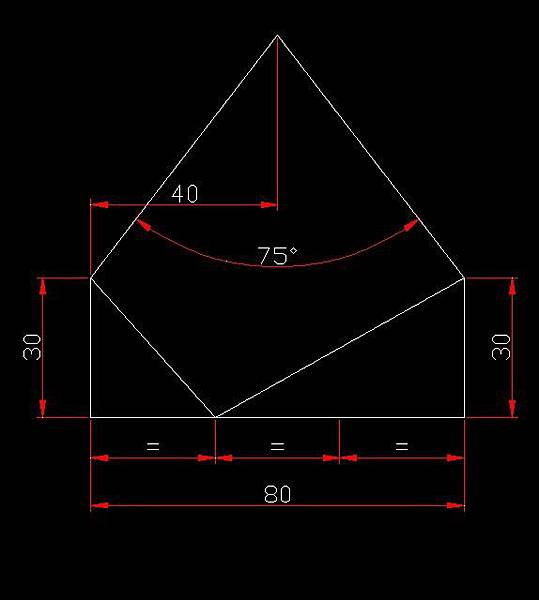

題目

先畫1條垂直線，再使用偏移指令以40的距離偏移2次

畫直線連接左右直線下端點，得到80長水平線，再使用偏移指令以30的距離往上偏移；以偏移後的直線修剪左右2條垂直線

題目：求A的長度

利用幾何定理"弦切角等於同弧上的圓周角"

畫132長水平直線；以直線右端點為起點，左端點為終點。使用圓弧指令，以"起點、終點、方向"方式分別畫方向66度圓弧1及123度圓弧2。123=180-(180-66)/2

題目：求a的長度、b的角度及填充線範圍的面積

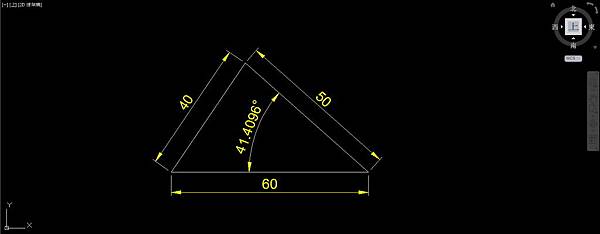

畫邊長為60、40、50的三角形；三角形的右下角即為b的角度，角度為41.4096度

以60邊左端點距離15的位置為起點，畫輔助線1連接三角形上方端點

題目：求a的長度

從題目分析，和50邊及40邊相交線的端點剛好落在邊的中點上

畫邊長為60、50、40的三角形；畫輔助線a連接50邊及40邊的中點；以40邊中點為中心，50邊中點為半徑畫輔助圓1；以50邊中點為中心，輔助線a中點為半徑畫輔助圓2；以60邊左端點為中心，畫半徑20的輔助圓3

題目：求a的長度

畫邊長為60、50、40的三角形；以60邊的中點為起點，分別畫2條輔助線1和2垂直於50邊和40邊

以以60邊的中點為中心，到40邊那條輔助線2的中點為半徑畫輔助圓；使用偏移指令偏移50邊，通過輔助圓和輔助線1的交點，產生輔助線3

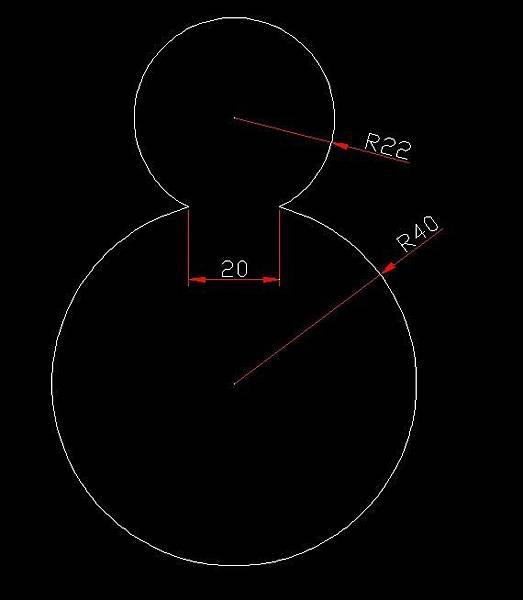

題目

先畫半徑40的圓；以圓心為起點往上畫垂直線大於圓

使用偏移指令把垂直線往左右偏移10距離；使用修剪指令，以左右2條直線修剪圓成圓弧
