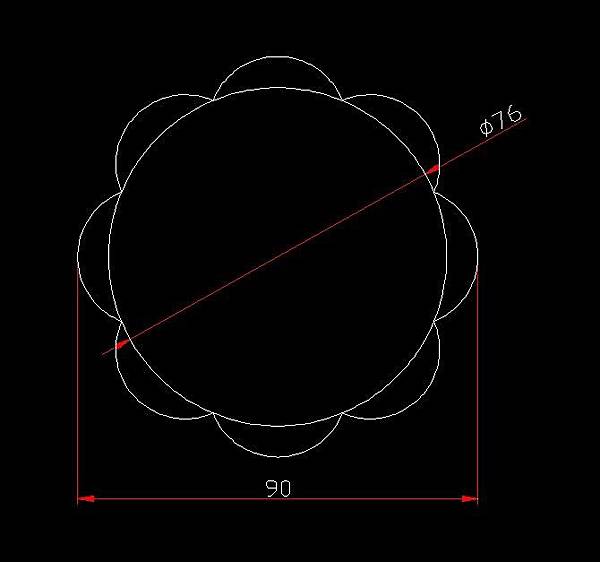

題目

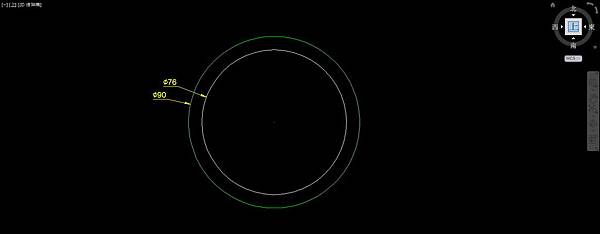

以0點為中心,分別畫直徑76的圓和直徑90的輔助圓

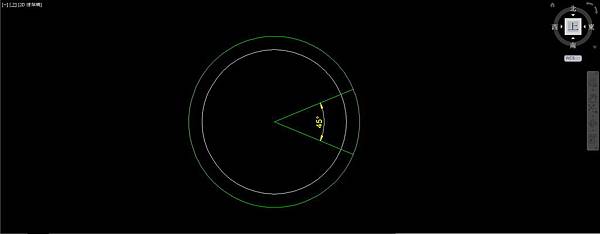

以0點為起點,分別畫22.5度和-22.5度輔助線和輔助圓相交,2條線夾角為45度

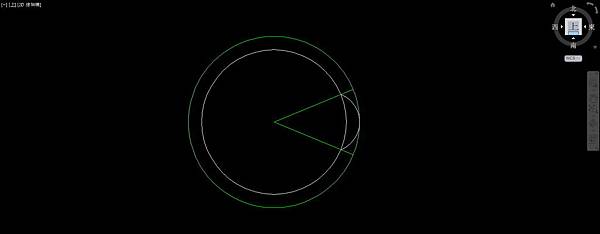

使用圓弧指令,順序連接輔助線和76圓的交點及90圓的右邊4分點畫圓弧

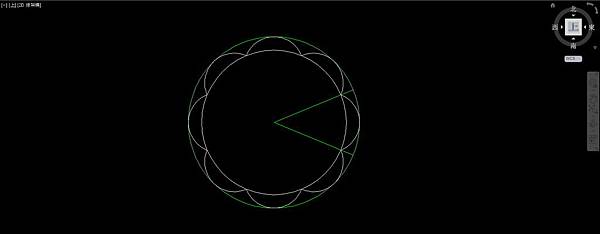

以0點為中心,把圓弧環形陣列成8個,完成圖形
