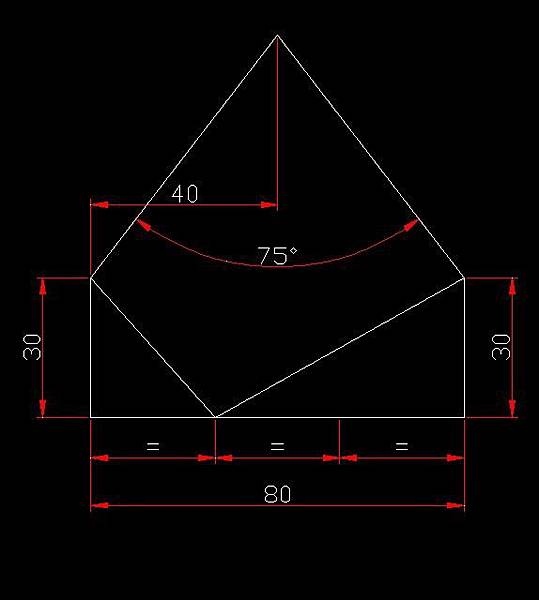

題目

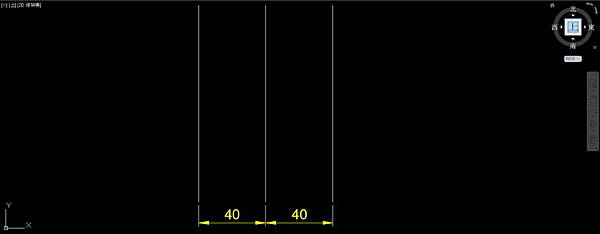

先畫1條垂直線，再使用偏移指令以40的距離偏移2次

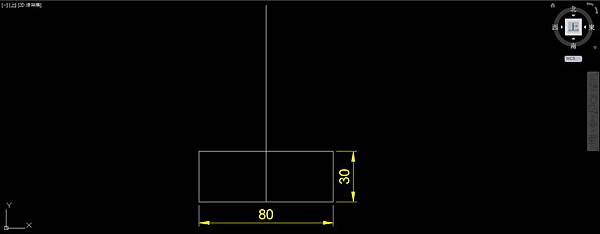

畫直線連接左右直線下端點，得到80長水平線，再使用偏移指令以30的距離往上偏移；以偏移後的直線修剪左右2條垂直線

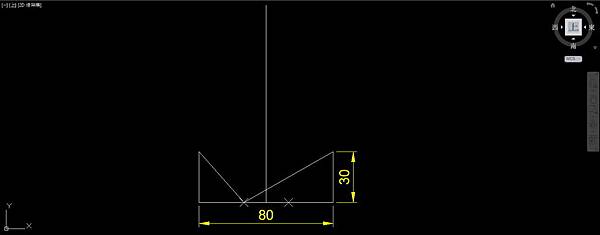

刪除偏移後的水平線；使用等分指令，把80長水平線分成3等分。從左邊1/3位置的點分別畫線連接左右2條垂直線的上端點

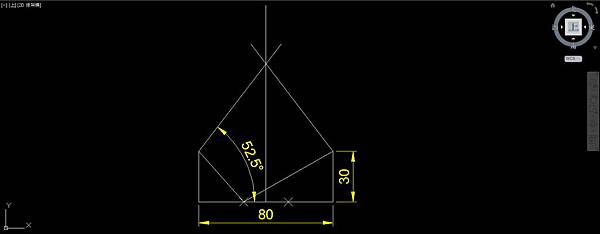

從左邊垂直線上端點畫52.5度斜線和中央垂直線相交。52.5=90-75/2

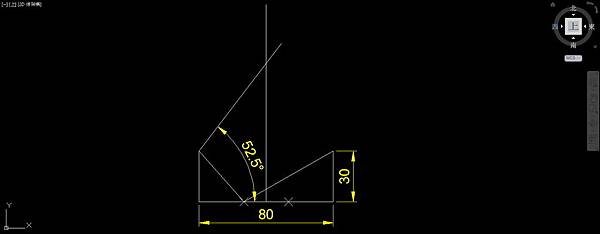

以中央垂直線為分界鏡射52.5度斜線

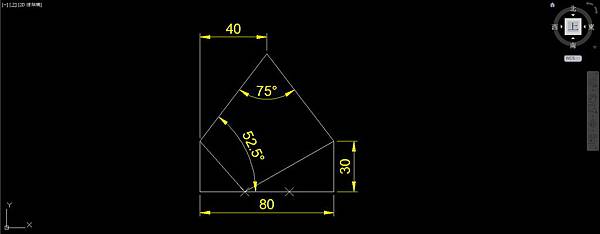

刪除中央垂直線，使用修剪指令修剪多餘線段，完成圖形
