根據廠商型錄螺旋傘齒輪的基本尺寸和正傘齒輪差不多，只有多了35度螺旋角的規格

這個螺旋齒形是齒直角還是軸直角？網路上找到的少數幾個範例全部是用軸直角的方式來畫，練習時也採用這個方法

一樣先以模數2齒數20的等比螺旋傘齒輪來練習

和畫傘齒輪一樣的步驟，先畫到齒隙輪廓完成為止

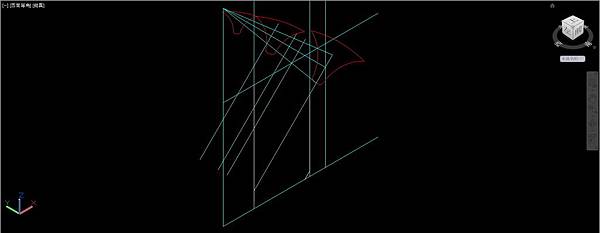

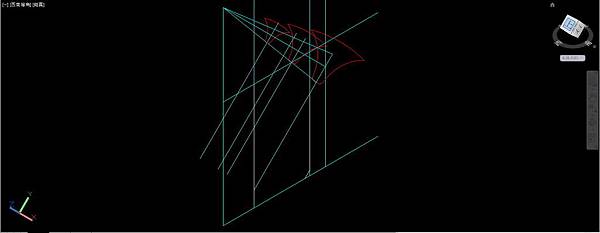

接下來畫法和正傘齒輪差不多，但為了能得到形狀正確，平滑的螺旋齒隙實體，要再多加1個中間輪廓

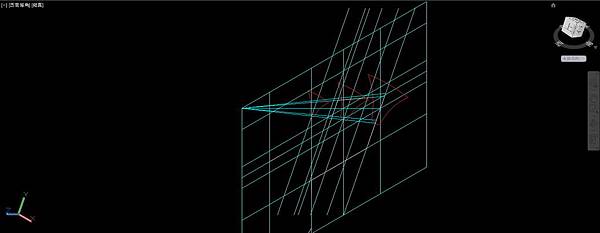

把完成的齒隙輪廓按照輔助線上的位置等間隔複製成3份，再依照各齒隙輪廓和節圓斜線的交點為中心，等比例縮小齒隙輪廓

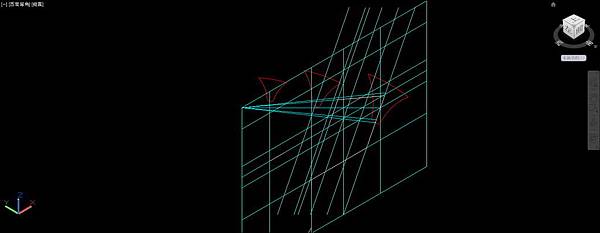

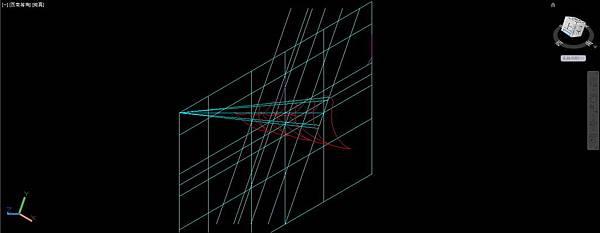

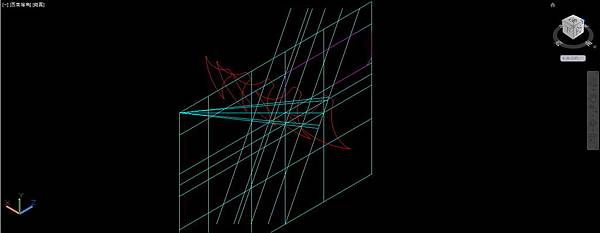

UCS座標切換到"上視圖"方向；以齒輪中心線為中心，把中間的齒隙輪廓旋轉16.3157度，內側的齒隙輪廓旋轉32.6314度；這個角度是把螺旋角35度以交線展開的方式畫圖求出，方法學校應該有教就不多說明

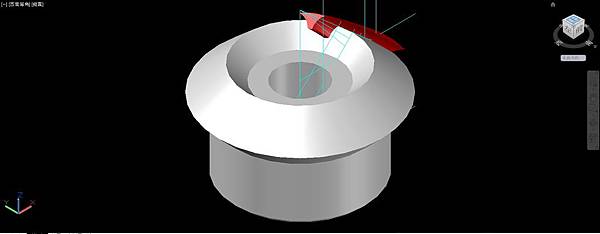

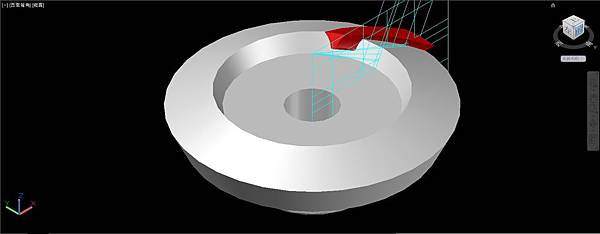

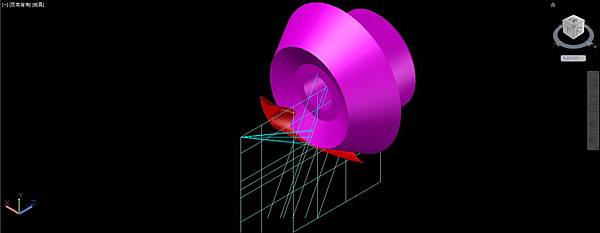

使用斷面混成指令把3個齒隙輪廓處理成實體；使用迴轉指令把齒輪粗胚斷面轉成實體

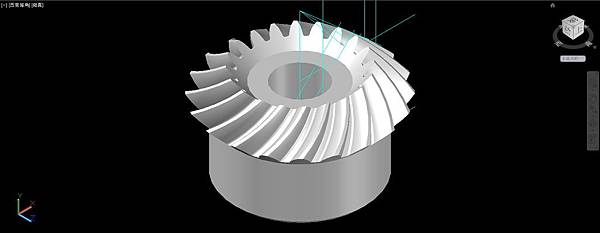

把齒隙實體環形陣列成20個；再使用差集指令，把齒輪粗胚減去20個齒隙實體，完成一個齒輪

以節圓斜線為分界，把齒輪實體鏡射到90度方向；把鏡射的齒輪以自己的軸心為中心旋轉9度

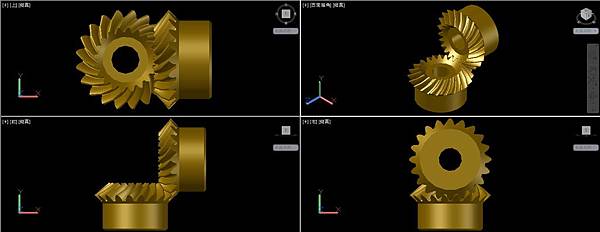

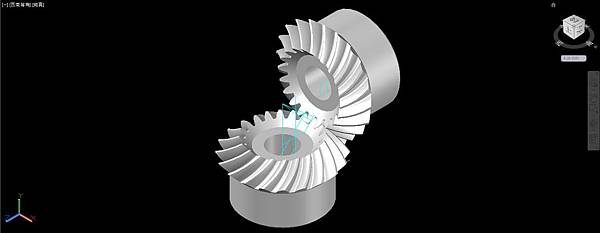

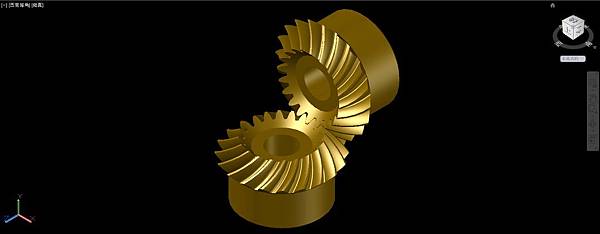

關閉所有輔助線圖層，完成觀看成果

再來練習畫大小尺寸不同的一對螺旋傘齒輪，同樣是模數2，齒數分別是15和30齒，35度螺旋角

先畫到小齒輪齒隙輪廓完成為止

按照螺旋角計算，小齒輪的齒形扭轉角度相當大，只靠3個斷面無法混成出正確形狀，要再多加2個中間輪廓

把完成的齒隙輪廓按照輔助線上的位置等間隔複製成5份，再依照各齒隙輪廓和節圓斜線的交點為中心，等比例縮小齒隙輪廓

UCS座標切換到"右視圖"方向；以小齒輪中心線為中心，以等角度間距把齒隙斷面旋轉到計算出的位置。角度間距為14.1758度，同樣是把螺旋角35度以交線展開的方式畫圖求出

使用斷面混成指令把5個齒隙輪廓處理成實體；使用迴轉指令把齒輪粗胚斷面轉成實體

把齒隙實體環形陣列成15個；再使用差集指令，把齒輪粗胚減去15個齒隙實體，完成小齒輪

切換到大齒輪圖層，關閉小齒輪圖層；以同樣的步驟方法，畫出齒隙輪廓。再把完成的齒隙輪廓按照輔助線上的位置等間隔複製成3份，再依照各齒隙輪廓和節圓斜線的交點為中心，等比例縮小齒隙輪廓

UCS座標切換到"上視圖"方向；以大齒輪中心線為中心，以等角度間距把齒隙斷面旋轉到計算出的位置。角度間距為14.1758度，同樣是把螺旋角35度以交線展開的方式畫圖求出

使用斷面混成指令把3個齒隙輪廓處理成實體；使用迴轉指令把齒輪粗胚斷面轉成實體

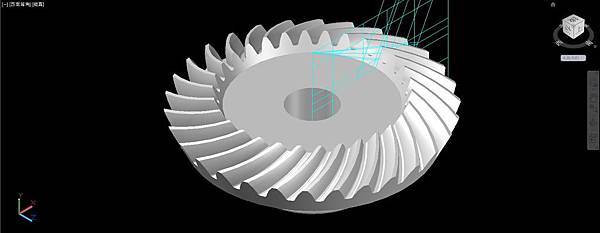

把齒隙實體環形陣列成30個；再使用差集指令，把齒輪粗胚減去30個齒隙實體，完成大齒輪

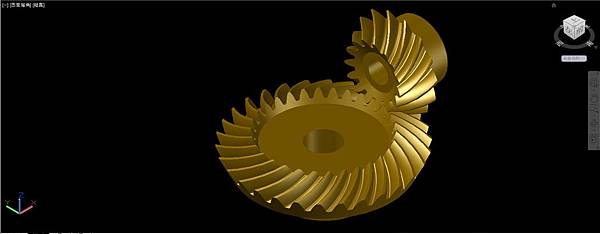

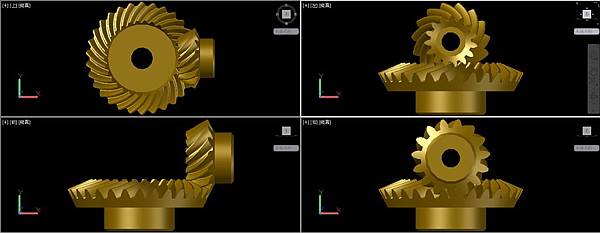

關閉所有輔助線圖層，打開小齒輪圖層；把小齒輪以自己的軸心為中心旋轉12度，完成觀看成果
