網球接縫線類似棒球的縫線路徑，用棒球的畫法拿來應用比較快。網球大小約6.35到6.67公分，接縫線略凹比球小

先畫接縫線

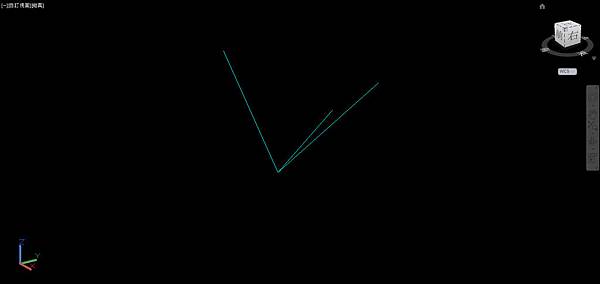

UCS設定為世界座標，切換到輔助線圖層；以0點為起點，分別輸入：@31<0<45、@31<90<30、@31<180<45。使用求座標畫出3條輔助線

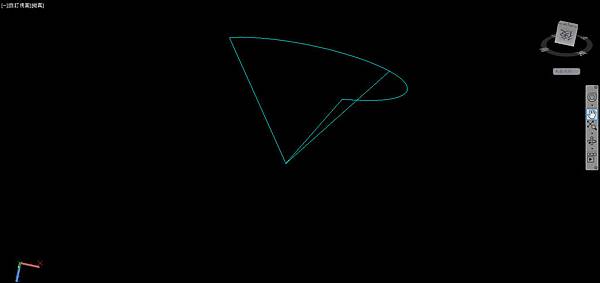

UCS座標切換，以三點方式順序點選輔助線端點，設定座標平面；以三點方式連接輔助線端點畫弧線

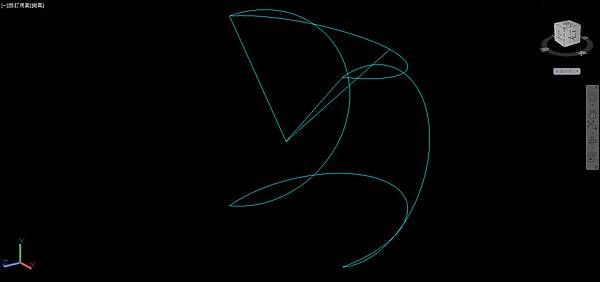

UCS座標切換到前視圖方向；以0點為中心，把弧線環形陣列成4條

UCS座標切換到上視圖方向；以0點為中心，把左右2條弧線旋轉180度，完成接縫線掃掠路徑

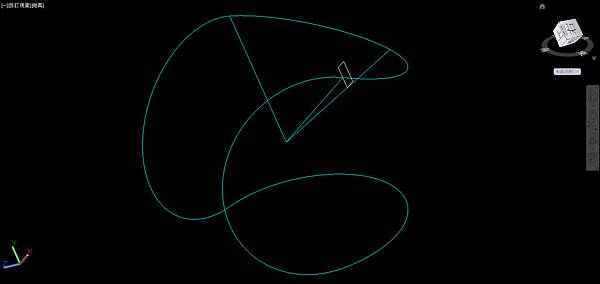

UCS座標切換到前視圖方向，再設定繞Z軸旋轉45度。切換到接縫線圖層；畫一個5*3的矩形，長度5的那邊線中點和圓弧路徑端點重合

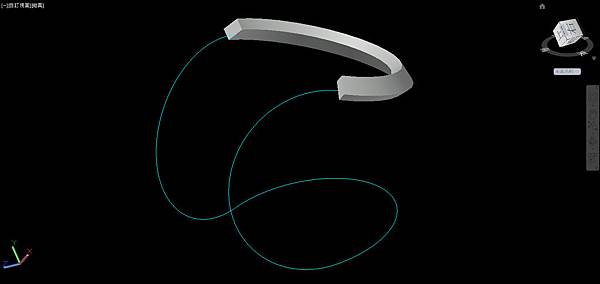

刪除3條直輔助線；使用掃掠指令，以矩形邊線中點為基準點，以上方弧線為路徑掃掠出實體

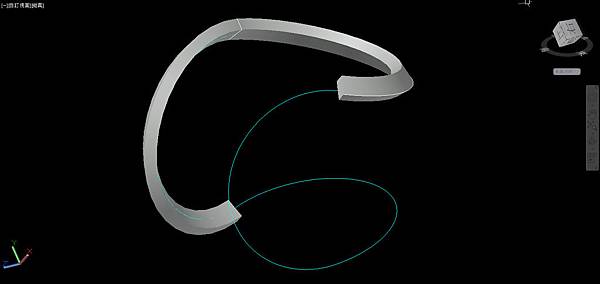

使用"複製邊"指令，把掃掠出的實體尾端線框萃取出來，轉成面域。再使用掃掠指令，以左邊弧線為路徑，把萃取出的線框再掃掠成實體

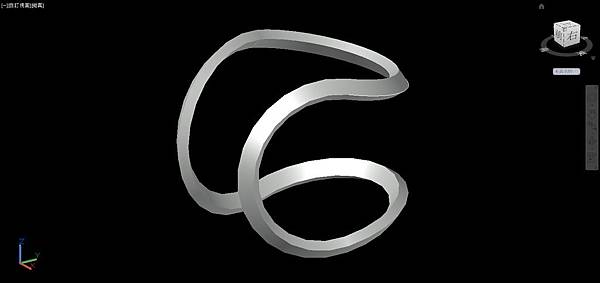

以同樣方法把剩下的弧線掃掠成實體，完成接縫線

UCS設定為世界座標，切換到球圖層；以0點為中心，畫直徑63.5的圓球

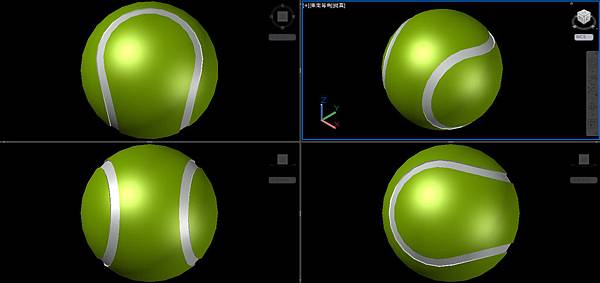

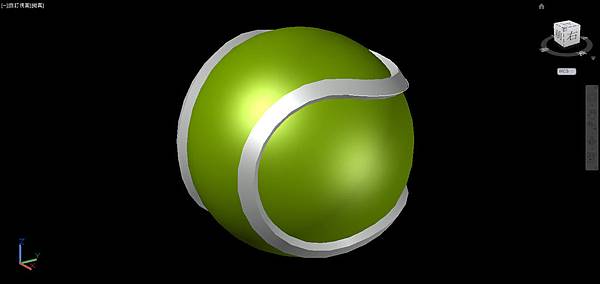

使用差集指令，把圓球減去接縫線，完成網球觀看成果
