在張律言先生編著的"AutoCAD 3D模型大師"著作中，這是第2個有圖卻沒有畫法的範例

小斜方截半立方體在書中稱為26面體，是由18個正方形和8個正三角形所構成

UCS座標切換到上視圖方向，切換到輔助線圖層；首先畫一個正8邊形，在相隔的兩組對角畫直線連接端點，兩條線的交點為正8邊形的外接圓圓心

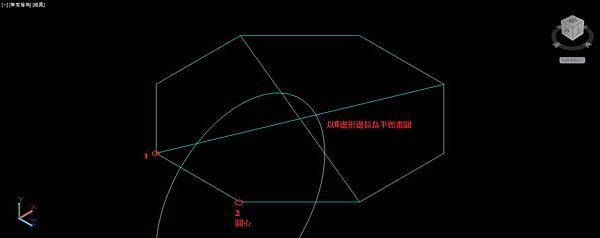

UCS座標切換，順序點選8邊形底邊端點，設定UCS座標Z軸向量方向；以垂直於底邊Z軸那條直線的端點為圓心，8邊形底邊長為半徑畫圓

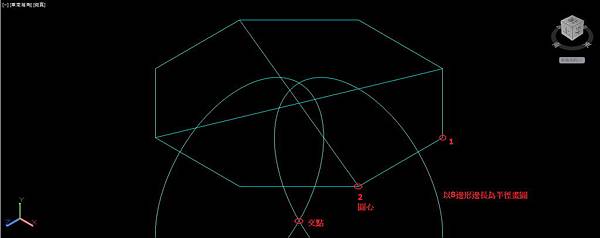

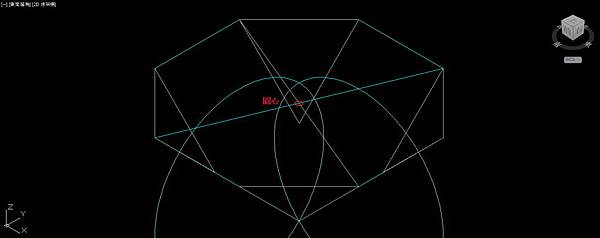

UCS座標切換，順序點選8邊形底邊相隔另一邊端點，設定UCS座標Z軸向量方向；以垂直於底邊Z軸那條直線的端點為圓心，8邊形底邊長為半徑畫圓。兩圓交點為底下3個面共通頂點

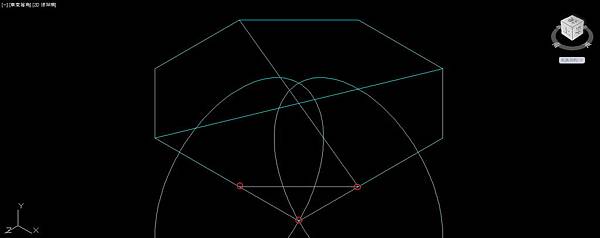

切換到主圖層；以聚合線連接8邊形其中一邊端點和上一步驟畫出的交點，完成下面第1個正三角形面

UCS座標切換到上視圖方向；以正8邊形的外接圓圓心為圓心，環形陣列正三角形面成4個

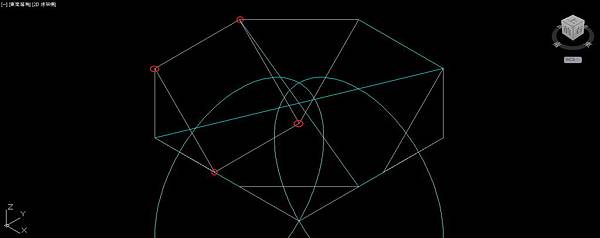

以聚合線連接兩個正三角形面間的4個端點，完成下面第1個正方形面

以正8邊形的外接圓圓心為圓心，環形陣列正方形面成4個

以聚合線連接最下面的4個端點，完成最底下的正方形面

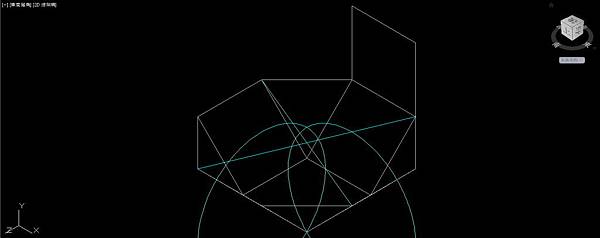

UCS座標切換到前視圖方向；在8邊形其中一邊畫一個和8邊形邊長相等的正方形面，完成側邊第1個正方形面

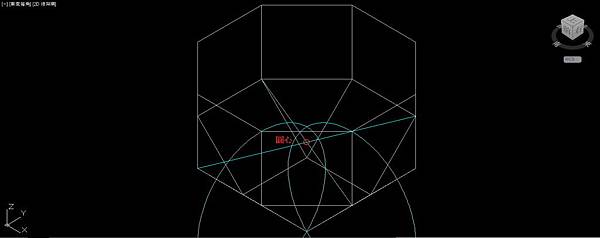

UCS座標切換到上視圖方向；以正8邊形的外接圓圓心為圓心，環形陣列側邊正方形面成8個

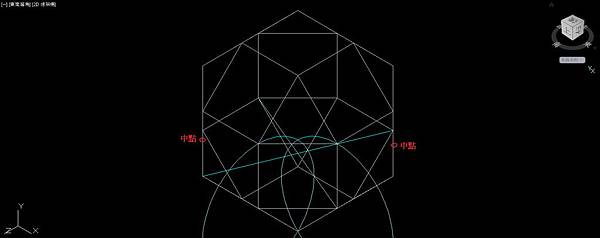

UCS座標切換到前視圖方向；指定側邊兩個面的邊線中點為基準，把下面的5個正方形面和4個正三角形面鏡射到上方，完成小斜方截半立方體

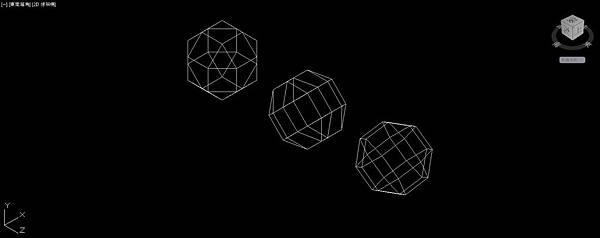

隱藏輔助線圖層；將所有面群組，往右邊複製成3個。按照書中提示，以對齊指令將中間的小斜方截半立方體改成以下方斜正方形面對齊底面，將右邊的小斜方截半立方體改成以下方三角形面對齊底面

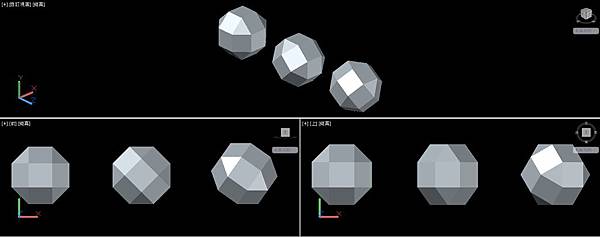

擬真觀看成果
