UCS座標切換到上視圖方向，在輔助線圖層各畫一個邊長相同的正方形和正三角形，正方形和正三角形底邊為共邊
畫一條線連接正方形的對角端點；UCS座標切換到右視圖方向，通過剛才畫的直線中點，畫一條直線垂直於正方形平面。以三角形底邊中點為圓心，三角形頂點為半徑畫圓，圓和剛才畫的垂直線交點是正8面體的其中一個頂點
張律言的著作中，是分別以正方形的兩邊中點為圓心，三角形底邊中點到頂點距離為半徑畫2個圓，兩個圓的上下交點是正8面體的頂點。這個畫法比較正統，但要多切換幾次UCS座標
換回主圖層，以聚合線連接三角形底邊的兩個端點和畫出的交點，完成第一個面

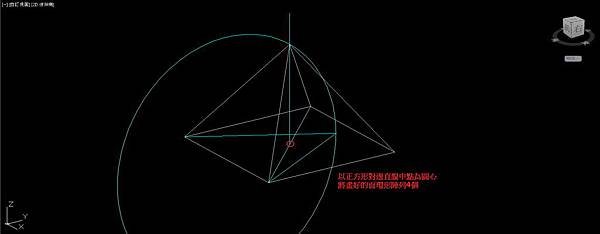

UCS座標切換到上視圖方向，以連接正方形對角端點直線的中點為圓心(也可以用剛才畫出的面上方頂點為圓心)，把畫出的面環形陣列成4個，完成正8面體的上半
以完成的4個面底部的平面為基準，鏡射4個面完成正8面體
隱藏輔助線圖層，擬真觀看成果
