陸地導航信息，觀念和技能已經出現在其他課程，將幫助你瀏覽世界上任何地方

然而，會有一個時候，你沒有地圖，你所有的只是一個透鏡式指南針

有了這個技術，你可以導航，規劃路線，保持在航線上，並在任何時候追踪你的位置，從開始到結束

    •有幾十種情況下，你可能有沒有地圖可進行導航

    •沒有地圖這可以使你感到不安。除非你知道你在做什麼，並對你的導航技能具有非常高的信心

    •一旦這些技能都掌握了，你甚至可以沒有指南針導航！

使用透鏡式指南針

這個過程是指利用數學和測量導航；用於繪製線的過程或角度圖表上。這項技術是根據直角座標系統

利用這種技術，人們可以在他們的位置更精確和不會迷路

當一個人沒有地圖可用這種技術是非常有用的

當從A點到B點，你可以在任何方向/多個方向行進，並且仍然到達B點

你不必以直線前往到達B點。而且你也不需要一張地圖

當其他人傳達一個位置，你能遇見他們那裡。即使雙方沒有地圖

人們可以確立在特色或無特色地形、惡劣的天氣、甚至在完全黑暗中的位置

必需的設備...

    •透鏡式指南針（作為量角器的方向，測量和繪製線條在紙上）

    •紙張（防水耐用 - 能書寫和擦除）

    •鉛筆（最好是一個可以在下雨或潮濕的紙張上書寫的筆）

    •計算機（選配 - 計算添加正數和負數）

    •量角器（選配 - 用於確定方向並繪製/行程線在紙上）

    •繪圖尺（選配 - 功用類似於量角器）

    •機械圓規（選配- 用於繪製圓形）

這種技術還可以...

    •用於製作區域的精確空間地圖

    •在一個地形圖，而不是繪圖圖形中使用

    •與多個系統的兩個或更多的人（在不同的位置），通過無線電或其他通訊方式傳達他們的位置的時候，將可以理解使用

    •可用於許多其它你能想到的目的

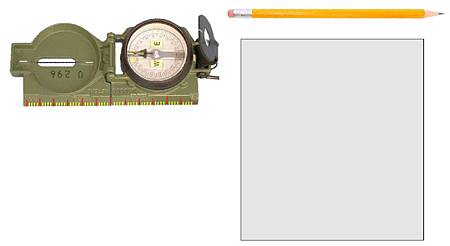

這是所有你需要的

透鏡式指南針

鉛筆

紙張

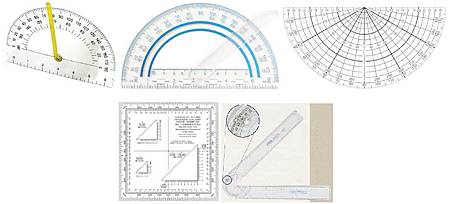

選配- 這裡有一些量角器和繪圖尺的例子

量角器

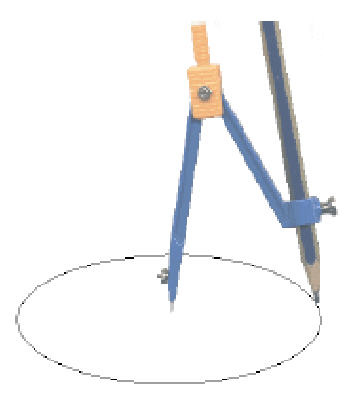

機械圓規

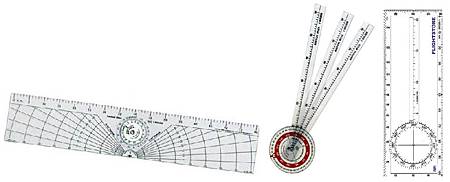

繪圖尺有所不同的大小和格式，但是這是一個一般的代表性。注意到有頂部量角器。這量角器在360度部分標出。該水平線是方向與你的路線，並且還具有不同尺度，從而使設備能夠用在各種圖表，可能使用不同的測量尺度被使用

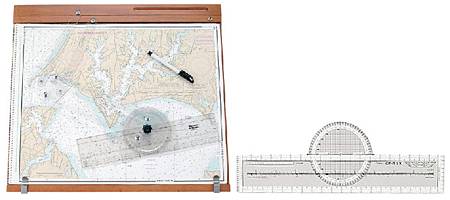

選配- 這裡有繪圖機和繪圖紙的一些例子

海洋繪圖尺針對水船舶導航。通過內置的可調平行臂配有一個可移動的指南針，這允許磁方位路線的直接繪圖

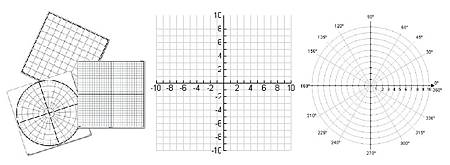

圖形文件和座標圖紙

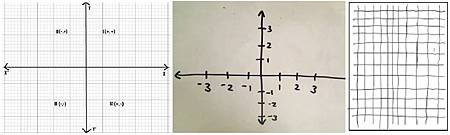

在空白紙或方格紙上繪製自己的直角座標系統

該技術是基於直角座標系統
