測量直線距離


1.要確定在地圖上的兩點之間的直線距離,放一個直線邊緣紙張在地圖上,使紙張邊緣接觸這兩點並延伸過去,在紙張邊緣上每個點做出刻度標記

20140722-29

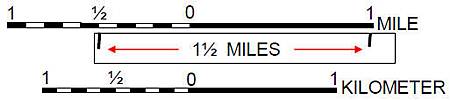

2. 要轉換的圖上距離到地面的距離,移動紙張往下到比例尺圖形標尺,並對準右側刻度標記與主刻度的印刷號碼,使得左刻度標記是在延伸刻度

20140722-30


3. 測量(註記)標尺為英哩或公里






測量曲線距離


沿著地圖的特徵不是直的測量距離是有點困難。可用於該任務的一個方法是使用一些直線段分割曲線。這種方法的精度取決於所使用直線段的數量

20140722-31


用於測量曲線圖的距離的另一種方法是使用一個稱為地圖測距輪裝置。該儀器採用小型旋轉輪,記錄行駛的距離。一些軍用指北針,如80式和97式軍用指北針,附有地圖測距輪,並可對應數種特定比例尺的地圖來測距

20140722-32


該距離是通過直接將設備的輪子放在地圖上,並滾動輪子在測量蹤跡或計劃路線上,測量單位可以是公分或英吋。要注意的是輪子是在地圖上滾動不是滑動,操作時要留意以免誤判距離

20140722-33

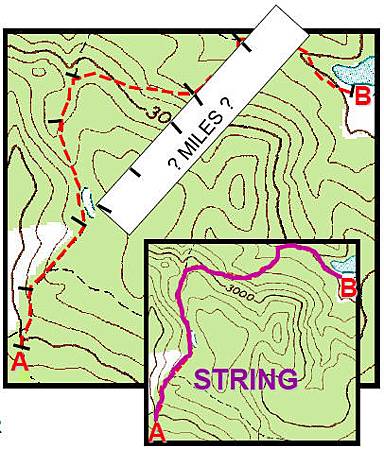

另一個測量曲線的方法是使用一張紙的直邊:在紙畫刻度線放置在地圖上將被測量的曲線開始點。紙張邊緣對齊地圖線段筆直部分,並做刻度標記。重複標記每條道路、溪流、或其他彎曲的線的直線部分

20140722-34

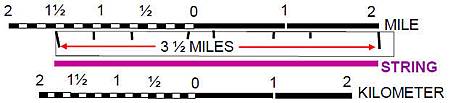

當完成後,使用地圖比例尺從第一個刻度標記到最後一個刻度標記測量距離

20140722-35


注:你還可以用制定的計劃路線線段來測量距離






測量傾斜距離(百分比或度)

20140722-39


1.確定點(A)(3240英尺)和(B)(2800英尺)的高度


2.垂直距離(VD)是從最高點(A)減去最低點(B)的坡度(Slope),VD是(440英尺)


3.測量點(A)和(B)之間的水平距離(HD)

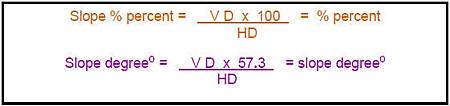

4.使用下面的公式計算出坡度百分比。(HD)+(Slope%)= 總距離


例如5280英尺(1英里)+ 25%Slope = 5280英尺 + 1320英尺(5280的25%) = 6600英尺(1¼英里)


* *25%坡度(14°)= 每前進100英尺上升25英尺(前進4英尺上升1英尺)* *


注意:百分比%或度°越高,坡度越陡峭,距離越長

20140722-36


坡度12%以上對於登山者是一個問題


坡度25%以上登山者需要攀登

20140722-37



20140722-38

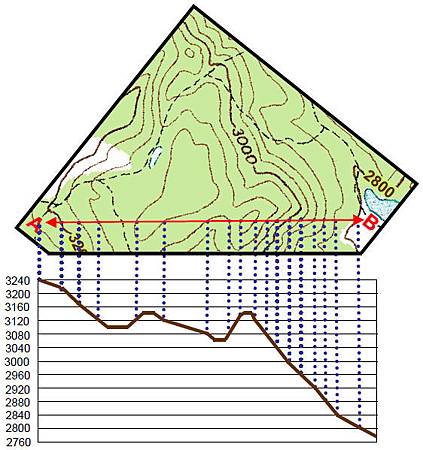

測量傾斜距離(坡度輪廓)

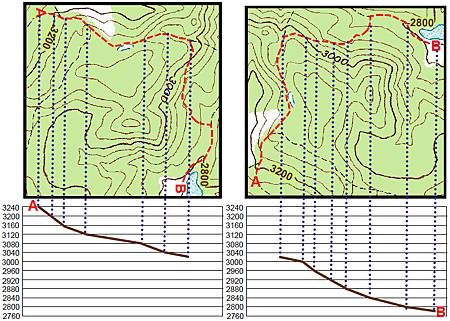

彎曲步道路線與直線路線


長距離步道坡度分佈平緩又方便行走

20140722-40


短距離直線的坡度很陡,上下山坡都難以行走

20140722-41

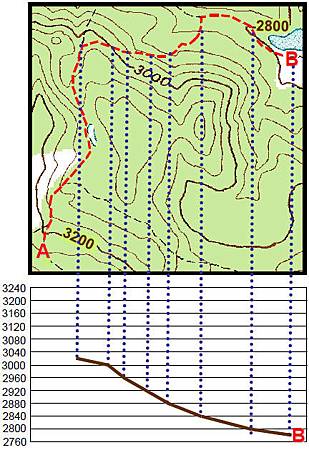

彎曲步道路線及坡度


儘管這條線路較長,很明顯,這是一個溫和的和容易行走的路線

20140722-42
