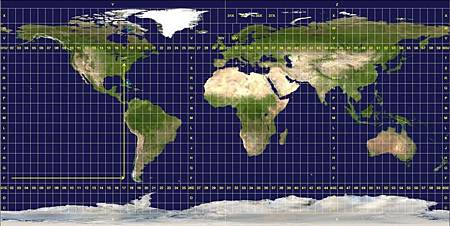

下圖是通用橫軸麥卡托（UTM）網格

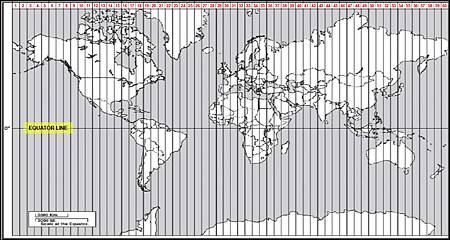

世界被劃分為60個區域
此處你可以看到在世界地圖的最上方區域編號1直到60

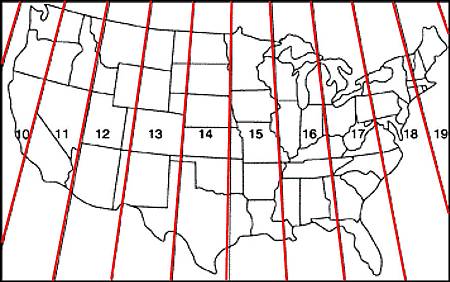

放大特寫UTM區域。在這裡，我們看到區域10至19

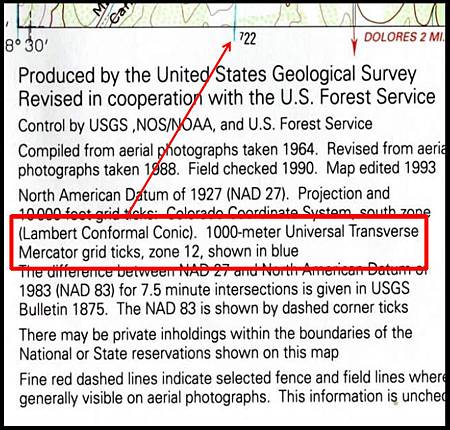

在地圖的左下角是通用橫軸麥卡托信息
它會列出該正方形區域的大小和覆蓋地圖表示的區域
區域編號是代表一個UTM的正面座標
例子

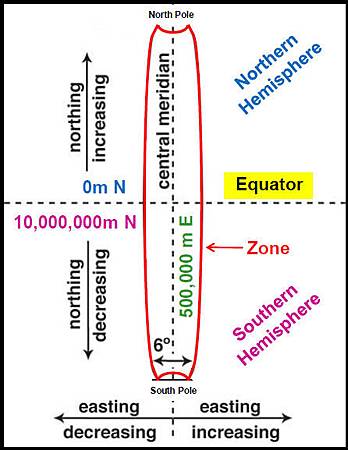

UTM使用兩個座標：橫座標和縱座標以確定位置。一個區域內的位置測量是從中央子午線（區域中心）開始的東和西，及從赤道開始的北和南計算
橫座標座標
中央經線是提取每個區域中心的任意直線，並給予500,000公尺橫移假設值，因此，只有在該區域的正面橫向任何地方測量
從中央經線橫移向東數值增加，向西數值減少
縱座標座標
縱座標是在赤道南北的距離測量（區域內沿直線測量）
如果該點位於赤道以北位置（北半球），北半球使用赤道的測量給定值為0，座標值總是從南增加至赤道以北（地圖底部到頂部）
對於赤道以南位置（南半球），南半球在赤道給出10,000,000公尺假設值，赤道從北到南數值減少(地圖頂部到底部)
將UTM Z19 0297480E 4834360N使用在北半球地圖和南半球地圖為例
UTM Z19 0297480E 4834360N（使用北半球地圖）
1.座標0297480E表示東西向的測量並且是東向。該座標位於西區中央經線的202,520公尺
2.指出202,520公尺的計算方式是297,480 E小於500,000公尺E。因此，500,000公尺E - 0297480E = 202,520。座標為202千，西區中央經線的520公尺
注意：
如果橫座標數大於500,000公尺E，例如574620E。該座標位於東區的中央經線的74,620公尺。並指出這個數字74,620公尺的計算方式是574620E大於500,000公尺E。574620 E – 500000m E = 74,620，因此，這是從中央經線向東74,620公尺
3.座標4834360N代表南北測量並且是北向。該座標位置是在該區域赤道以北4,834,360公尺，從赤道0公尺開始計算
UTM Z19 0297480E 4834360N（使用南半球地圖）
1.座標0297480E與上述北半球相同
2.座標4834360N代表南北測量並且是北向。該座標位置是在該區域赤道以南5,165,640公尺。這個數字5,165,640公尺的計算方式是從10,000,000公尺北減去4,834,360
網格編號方式

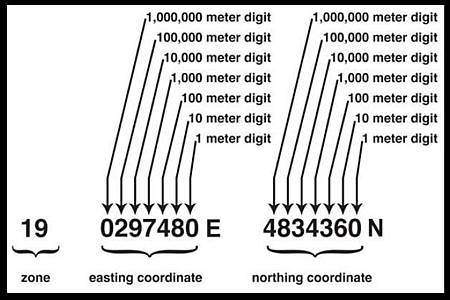

1.一個UTM座標區域包括，橫座標和縱座標。此座標描述了使用公尺的特定位置。有跡象表明，UTM座標被編寫不同的方式，例如：
（後兩組區域編號沒有被使用，因為登山團體都是使用相同的地圖並知道他們是在經由無線電傳達他們的位置在什麼區域給對方）
2. 座標位置也被簡寫為所需精確度的程度；例如，UTM Z19 0297480E 4834360N：
注：
你有更多的數字，會越接近你的確切位置
在接下來的資料給予更多細節
•UTM是指網格系統，將世界分為60區，以6°度間隔
•在UTM網格是基於公尺系統，和網格線始終是1公里相隔（1000公尺），使其更容易估計在地圖上的距離
•UTM的數字表明東/西，南/北的位置。沿著邊緣左/右的數字被稱為縱座標，沿著頂部/底部的數字被稱為橫座標。數量增加表明你正在向北或向東行進，數量減少向南或向西

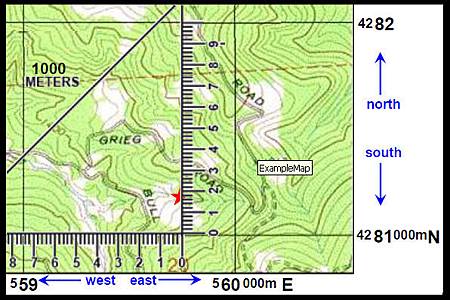

沿著地圖邊緣一個完整的UTM刻度數目如下：刻度
和刻度
，原則（大）的數字81和82表示數千公尺，並且由於千公尺等於1公里，兩個刻度為千公尺或1公里相隔（82-81= 1）
•最後三個更小的數字000m表明幾百公尺。如果閱讀刻度為 和
這將表明刻度有五百公尺或½公里遠
•GN指的是UTM網格
•你有更多的數字，會越接近你的確切位置
當團體以任何理由分開，需要通過無線電對講機來傳達他們的位置，導航設備有相同的地圖時會很好用

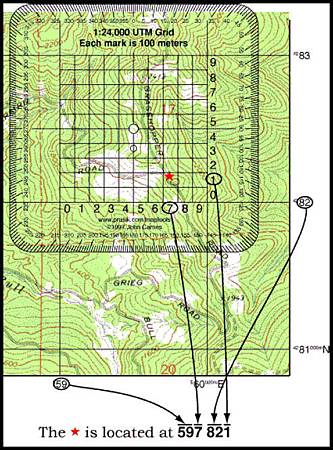

1.注意你的位置是在1000公尺方格其中（從左下角閱讀）
•示例（★）是
和
2.請注意，總是先讀橫座標數值（垂直網格線），然後縱座標數值（水平網格線）。還要注意的是兩個數字是大的（根源位數），其餘為小。這使得更容易閱讀
3.對齊軍用量角器到方格內，看看你的位置在小正方形（★）中的所在
4.然後包括垂直和水平刻度數值得到
和
網格座標
•你可以閱讀這六位數字，如597 821，在100公尺到100公尺區域內（328英尺x 328英尺），你是在這個方形區域某處

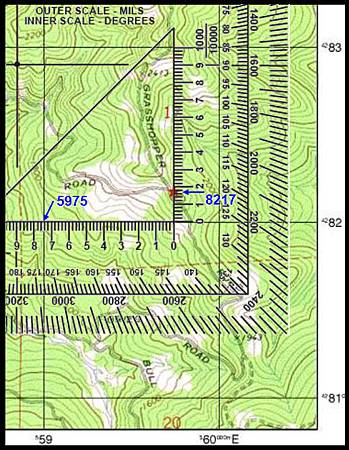

用軍用量角器更準確確定你的位置
1.注意你的位置是在1000公尺方格其中（從左下角閱讀）
•示例（★）是 和
2.請注意，總是先讀橫座標數值（垂直網格線），然後縱座標數值（水平網格線）。還要注意的是兩個數字是大的（根源位數），其餘為小。這使得更容易閱讀
3.使用軍用量角器水平刻度對準82方形水平網格線，向左或向右移動，直到垂直刻度對準了你的位置（★）
4. 然後包括垂直和水平刻度數值得到
和
網格座標
•你可以閱讀這八位數字，如5975 8217，在10公尺到10公尺區域內（33英尺x 33英尺）。你位置正是在這裡
你擁有這種類型的軍用量角器得知你在哪裡的大致位置
100公尺x 100公尺面積/10,000平方公尺
110碼x110碼面積/12,100平方碼

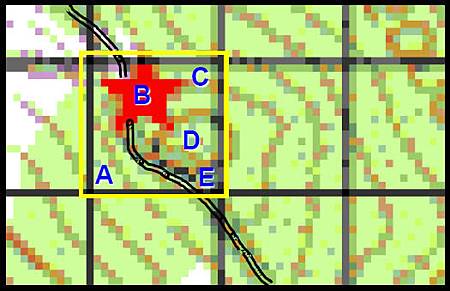

你在是那個位置嗎？
A.路的西南側，山頂西側？
B.路的北東側，山頂北西側？
C.山頂正北的一面？
D.在山頂上？
E.山頂正南一面？

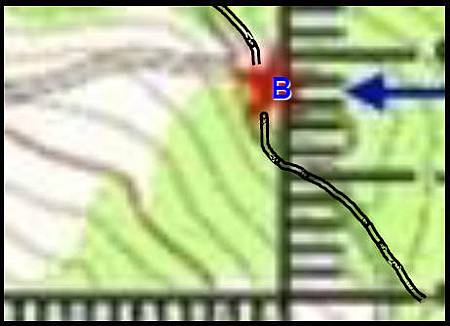

你擁有這種類型的軍用量角器你會有一個更精確的位置
10公尺x 10公尺面積/100平方公尺
3.3碼x3.3碼面積/11平方碼
你知道你正好是在位置B
