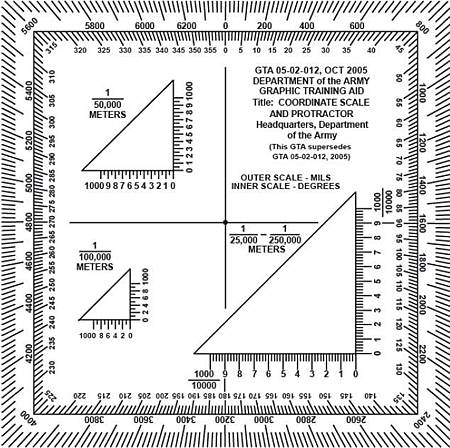

陸地導航講義所提到的量角器指的是軍用量角器，和一般量角器不同的是除了角度刻度外，還有密位刻度，以及數種不同地圖比例的比例尺

台灣網站找不到這項商品，在淘寶網是以指揮尺或密位尺的名稱在販售，形狀也不一定是方形，有各種形狀及用途

不過淘寶網賣的指揮尺密位有分64-00密位和60-00密位這兩種不同系統規格，購買時要注意是和要搭配的指南針是同一種密位系統。陸地導航講義所提到的是64-00密位系統的指南針，要搭配時也要選購64-00密位系統的指揮尺

1.在地圖上使用量角器並不一定會被定向

2.它是用來計算從地圖到地面（指南針）的方向，通過量角器將GN方向轉換為指南針的MN方向

3. 它是用於 -

    •繪製方位角

    •繪製位置

    •繪製UTM座標

注意：如果你在地圖上有繪製MN線，你可以對齊量角器到MN線，在量角器得到MN方位，而不必作出任何MN轉換計算。（參閱第2部分中級陸地導航）

量角器（在地圖上使用量角器並不一定會被定向）

從地圖到地面(GN到MN)

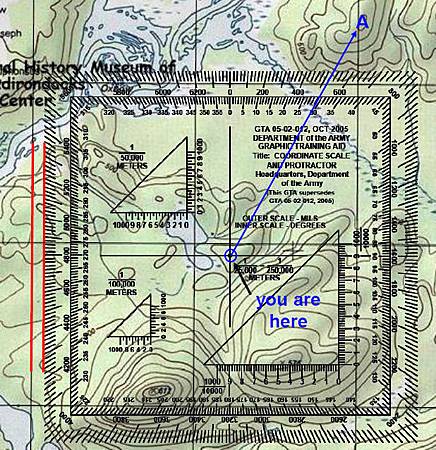

1.你身在茂密的樹林，看不到任何標誌性建築。但你在地圖上決定到山上的（A）地點

2.使用量角器繪製你在地圖上的位置，對準量角器中心（你的位置），十字線和地圖上的網格線對齊

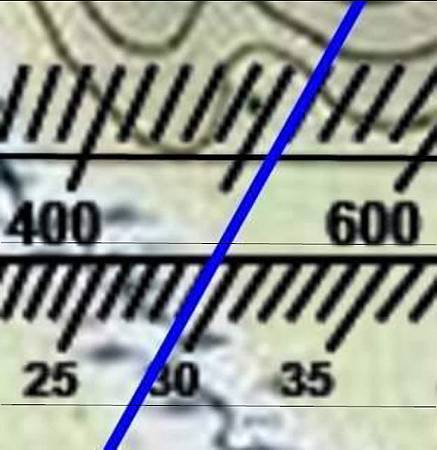

3.你看到的方位角為29°或520密位。下面為近距離觀察

4.轉換這個方位到MN方位，並把MN方位設定在你的指南針
