地圖方向表達

•方向被表示為參考點的角度測量和方向單位，是適用於世界的任何部分，並有共同的度量單位

•地圖的共同參考點是真北，地圖和方向是從該點演算角度

•方位角：從一個點到另一個點（或者在地圖上或地面上的方向）的夾角被稱為方位角

    - 方位角都在順時針方向上，給定的單位為度。因為一個圓圈為360°，方位角可以是任何數值最大可達360°。東為90°，南為180°，西為270°，北為360°

•地圖的頂部和地圖北部朝向地球真北（地理北），地圖側邊是朝向南北的線條

•地圖上的許多南北向線條給出網格北。指南針的指針指向磁北。網格北和磁北通常有幾度的差別。兩者都不是直接對正點在北極；北極被稱為“真北”

•使用指南針和地圖就可以知道你正朝著什麼方向

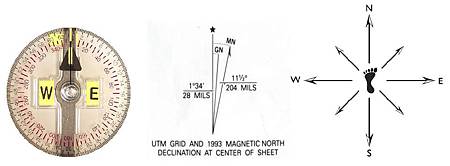

三種方向類型

•真北： 任何一條線從地球表面一點到北極。用星形符號來表示

•磁北：磁北極的方向，由指南針的磁針指示。磁北通常是由帶有半箭頭結尾的線來表示。用字母MN標誌

•網格北：這是通過使用地圖上的垂直網格線建立了北方。用字母GN標誌。UTM網格其準確性及簡單，用於軍隊和救援隊

G - M角度。 GN和MN之間的角度差

為什麼我們需要知道這一切？

這樣我們就可以使用地圖和指北針，在地面導航（我們常常忘記了地面是很重要的主體）

你無法直接以指南針使用GN方向；你也不能用量角器繪製MN方向。為了幫助你實現從MN方向轉換為GN方向，反之亦然，一個磁偏角圖示被放置在地圖邊界(圖框)上

請記住以下幾點

在地圖使用 - 量角器（下一章節）來測量網格方位，不要使用指南針磁針（除非地圖有繪出MN線 - 請參閱第2部分中級陸地導航）

在地面使用指南針測量磁方位

用GN和G - M角度你可以找到MN

用MN和G - M角度你可以找到GN

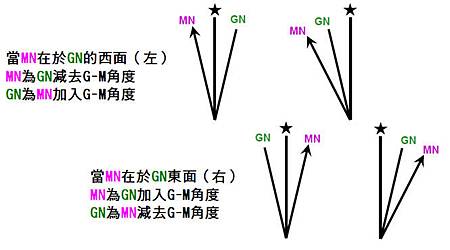

GN和MN方向轉換(以三種方式記住)

由左到右→減去
由右到左←加入

由西到東是少(-)減去
由東到西是多(+)加入

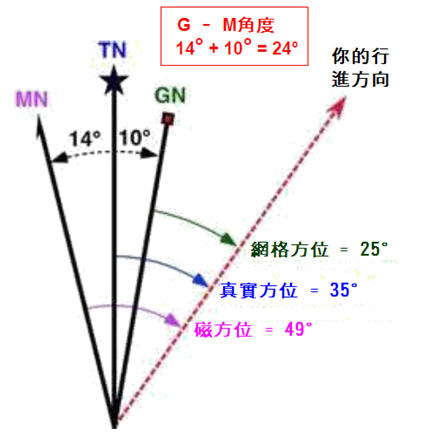

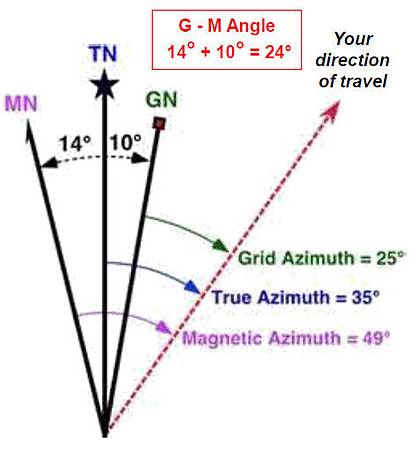

轉換（例子1）

由左到右→減去
由右到左←加入

為什麼？

從地面到地圖(MN到GN)

1.你在地面上用指南針測量目標的方位。這是49°MN

2.G - M在地圖角度為24°

3.所以MN到GN減去49°-24°=25°GN（這個方位繪製在你的地圖上）

從地圖到地面(GN到MN)

1.你用量角器測量一個點（下一章節）在地圖上的方位。它是25°GN

2. G - M在地圖角度為24°

3.所以GN到MN 加入25°+24°=49°MN（將你的指南針對正這個方向）

轉換（例子2）

由左到右→減去
由右到左←加入

為什麼？

從地面到地圖(MN到GN)

1.你在地面上用指南針測量目標的方位。這是322°MN

2.G - M在地圖角度為9°

3.所以MN到GN加入322°+9°=331°GN（這個方位繪製在你的地圖上）

從地圖到地面(GN到MN)

1.你用量角器測量一個點（下一章節）在地圖上的方位。它是331°GN

2. G - M在地圖角度為9°

3.所以GN到MN 減去331°-9°=322°MN（將你的指南針對正這個方向）
