地圖說明
•地圖是一個線條,顏色和符號組成的識別語言
•用於地圖的顏色
-五個基本顏色(陸地導航講義所寫的是以軍用地圖為主,定向運動用的地圖基本上顏色雷同,但表現方法有差異,顏色更多)
- 棕色(等高線)
- 黑色(人造特點、道路、步道)
- 藍色(水景或水文)
- 綠色(植被)
- 紅色(公路和土地網格)
- 兩個次要顏色
- 粉紅色(建築面積,文明設施)
- 紫色(更新地圖資料)
•符號是用來代表地球上的自然和人為特徵
•線條展現凸起和高度;它表明地形特徵和自然特徵高度的變化
•每個地圖都有邊界(圖框)和地圖有關的信息
•地圖有三種規模的大小;小比例、中比例和大比例。這將影響被顯示區域的覆蓋範圍和細節
•一個地圖可讀出四個基本類型的信息
- 方向
- 距離
- 位置
- 識別
•地圖在現場使用必須得到照顧和正確折疊

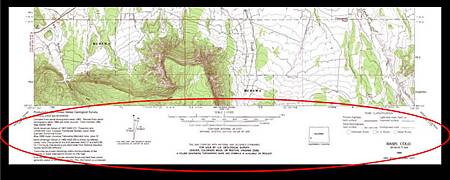

地圖邊界(圖框)信息
•一張地圖等於是一件裝備,在使用前必須先閱讀相關說明
•重要的是要知道如何閱讀這些說明
•最合理的開始閱讀的地方是邊界(圖框)信息和符號,其中講述地圖有用的信息位置和解釋
•不是所有地圖的邊界(圖框)信息和符號是一樣的,所以有必要花時間為不同的地圖檢查了解邊界(圖框)信息和符號

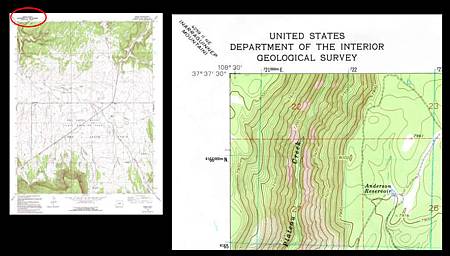

在地圖左上角具有負責測繪的管理局標記;因為陸地導航講義中的範例是美國,所以標記是美國地質探勘局

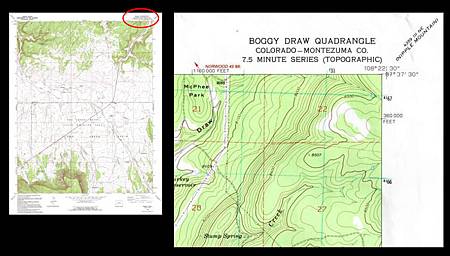

在地圖右上角是完整的地圖名稱。因為可能是鄉村或都市,所以也印出國家名稱,還包括涵蓋的範圍和地圖類型

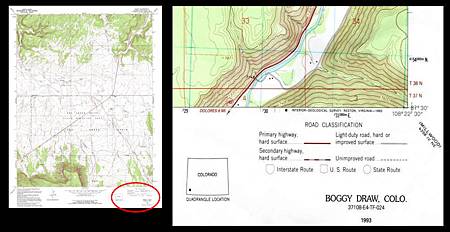

在地圖右下角有:
•地圖上的關鍵道路符號說明
•地圖名稱和狀態
•地圖的日期
•黑色正方形的狀態圖,顯示覆蓋範圍的位置

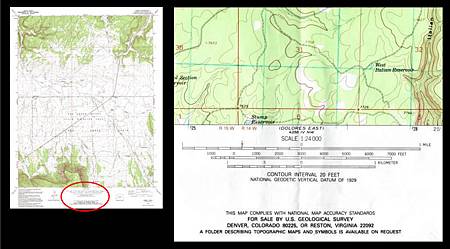

在地圖底部中央是:
•地圖縮放比例大小的涵蓋區域及地形細節
•顯示幾種可供選擇不同單位距離的比例尺條
•等高線間隔,等高線是棕色系

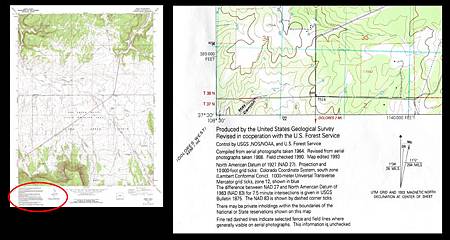

在地圖左下角是各種額外的信息複合體,和以下磁偏角標記:
•星形符號表示真北(北極的方向)或稱為正北
•"MN"表示北磁極的方向或稱為磁北
•"GN"表示格北又稱為地圖北、方格北或網格北,使用橫麥卡托投影(UTM)方格網

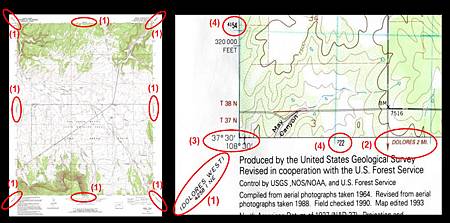

附加信息分佈在整個地圖邊界(圖框)。只有"需要知道"的項目被紅圈標記
•(1)相鄰地區的地圖名稱,相鄰地圖的角落和側面中央
•(2)以紅色表示經由公路到最近城鎮的距離
•(3)網格緯度和經度,完整的座標顯示在地圖每個角落
•(4)UTM數值(黑色字體,藍色控點)和以千公尺顯示的UTM網格

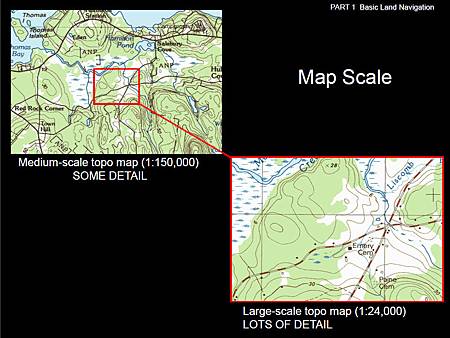

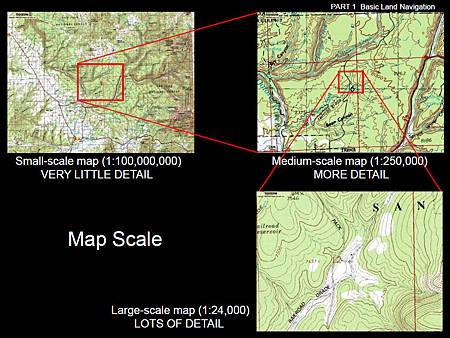

地圖比例尺
•地圖比例尺是地圖上和地面上的相應距離的距離之間的關係。刻度以英尺和英里或者為公尺和公里比例尺通過標記以圖形方式顯示為一個比率,如1:24,000。例如,地圖中有一種小規模的7.5記錄地圖,通常被稱為大比例尺地圖,因為可以比一個大規模(30×60記錄)地圖顯示更多細節(覆蓋面積少)
•你必須知道的比例尺來確定地圖上的物體或地點之間的地面距離,覆蓋區域的大小,以及比例尺可能會影響正在顯示的細節量
•在用數字閱讀時的術語“小比例尺”,“中比例尺”和“大比例尺”,可能會造成混淆
•但是,如果數目被認為是一個分數,就變得比較明顯。同樣的東西1:600,000比1:75,000小。因此,1:後的數值較大,為小比例尺的地圖。(因此地圖通常使用這種稱為"分數比例尺"的方式來表示)
(1)小比例:具有1:1,000,000小比例尺的地圖是用於一般的規劃和戰略研究。標準的小比例尺地圖是1:1,000,000(1英寸= 16英里)。地圖涵蓋面非常大的土地面積和較少的細節
(2)中比例:1:75,000比1:1,000,000比例尺大,但較小的地圖被用於業務規劃。它們包含的細節適量,但地形分析最好使用大比例尺地圖完成。標準的中比例尺的地圖是1:250,000(1英寸=4英里)。 1:100,000中比例尺的地圖也經常遇到
(3)大比例:具有1:75,000更大比例尺的地圖是用於戰術,行政和後勤規劃。這些都是你作為一個士兵或低級別的指揮官最有可能遇到的地圖。標準大比例尺的地圖是1:50,000;然而,許多地區已被映射比例為1:25,000(1英寸= 2,000英尺)。很多細節上顯示此類型的映射
台灣內政部的經建版地形圖有3種比例可選:1:25,000、1:50,000和1:100,000
