輸入：
X0 啟動按鈕
X1 停止開關
輸出：
Y0 南北向綠燈
Y1 南北向黃燈
Y2 南北向紅燈
Y3 東西向綠燈
Y4 東西向黃燈
Y5 東西向紅燈
問題：
1.用PLC模擬雙方向紅綠燈
2.綠燈先亮5秒
3.接著綠燈閃爍3秒
4.黃燈亮2秒
5.雙方向紅燈重疊亮1秒後切換方向
關於這個問題，簡單的做法把需要的動作依照順序編排，用輔助接點代表動作順序，最後再組合輔助接點順序到輸出點上即可

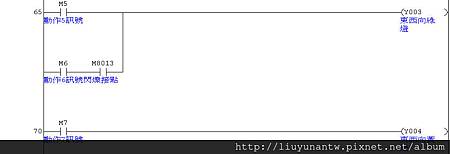

閃爍的部分直接使用PLC的特殊接點，這裡用M8013接點，1秒閃1次

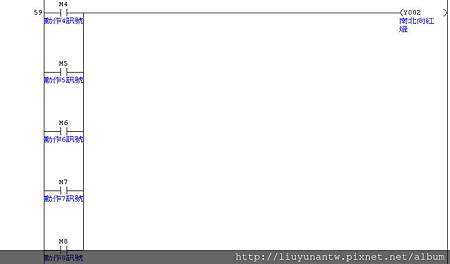

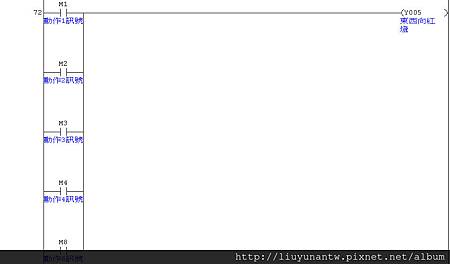

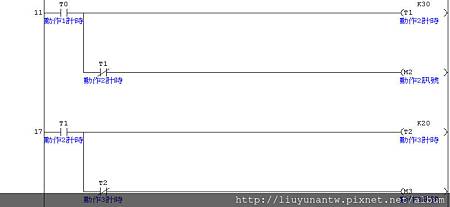

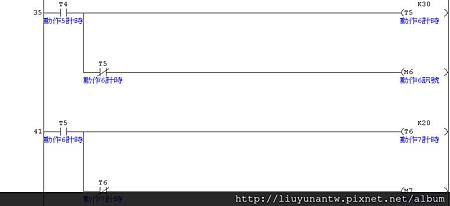

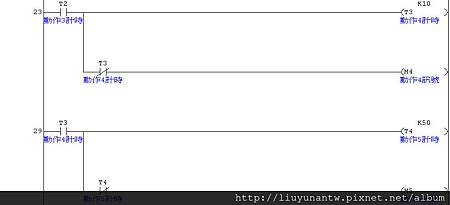

程式階梯圖，註解在圖內
