問題：有一組8*8的LED面板，按照以下動作順序顯示

1.由下面整排亮燈，接著是往上面一排亮燈，直到全部亮燈。再來是下面整排熄燈，接著是往上面一排熄燈，直到全部熄燈

2.由左邊整排亮燈，接著是往右邊一排亮燈，直到全部亮燈。再來是左邊整排熄燈，接著是往右邊一排熄燈，直到全部熄燈

3.由左下角亮燈，接著是往右上方斜一排亮燈，直到全部亮燈。再來是左下角熄燈，接著是往右上方斜一排熄燈，直到全部熄燈

4.由左上角亮燈，接著是往右下方斜一排亮燈，直到全部亮燈。再來是左上角熄燈，接著是往右下方斜一排熄燈，直到全部熄燈

5.由左下角亮燈，依序逆時針跑回字形亮燈，直到全部亮燈。再來是從最後一顆燈熄燈，反向沿亮燈的順序熄燈，直到全部熄燈

6.由中間亮燈，依序順時針跑回字形亮燈，直到全部亮燈。再來是從最後一顆燈熄燈，反向沿亮燈的順序熄燈，直到全部熄燈

7.由最外圈全部亮燈，依序往中間亮燈，直到全部亮燈。再來是從中間熄燈，依序往外圈熄燈，直到全部熄燈

8.由中間亮燈，依序往外圈亮燈，直到全部亮燈。再來是從外圈熄燈，依序往中間熄燈，直到全部熄燈

9.全部燈亮和全部燈熄交錯顯示，10次後回到第一個動作循環

另一個問題：我參考過站內小綠人和反覆擴散圖形跑馬燈的文章，若要改變動作是否要改寫程式？有沒有其他方法？

程式已寄到你信箱，那個文字檔要放在C:\內；關於這個問題，比較適合的是使用小綠人那篇的程式寫法，程式也不會很複雜。唯一需要的是耐心編寫動作排程，每一段動作都可以拆成幾十行排程資料，用我的寫法也需要幾百行資料

至於改變動作是否要改寫程式？對這個問題我的做法是把動作排程存為檔案，改動作就只需要改變檔案內的資料即可

動作排程是以記事本軟體編寫的文字檔，排程是顯示畫面的分解動作。為了簡化程式使用的是布林和數值轉換的方法，也就是把每一列的LED燈當做二進制數值的01變化，再換算為數值。一個畫面有8列，所以每個排程有8個數值，數值間以 Tab區隔。檔案內容格式如下圖

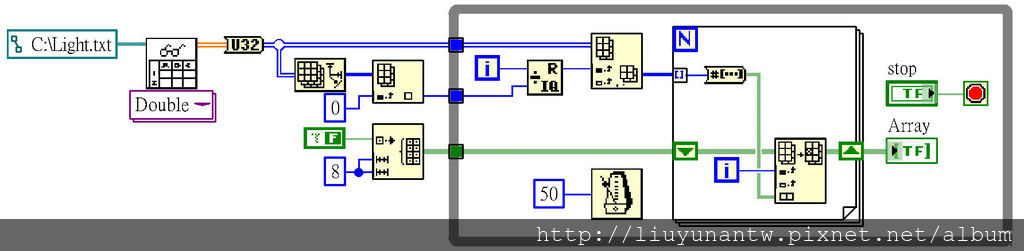

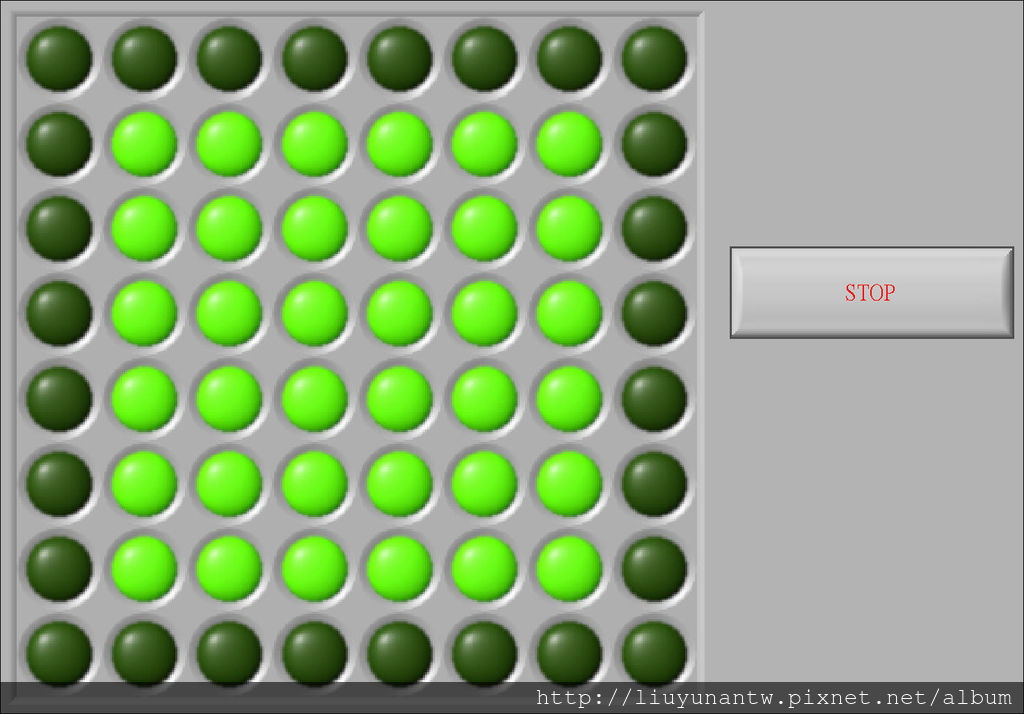

程式部分直接套用小綠人那篇的程式，動作資料改成讀檔進來即可

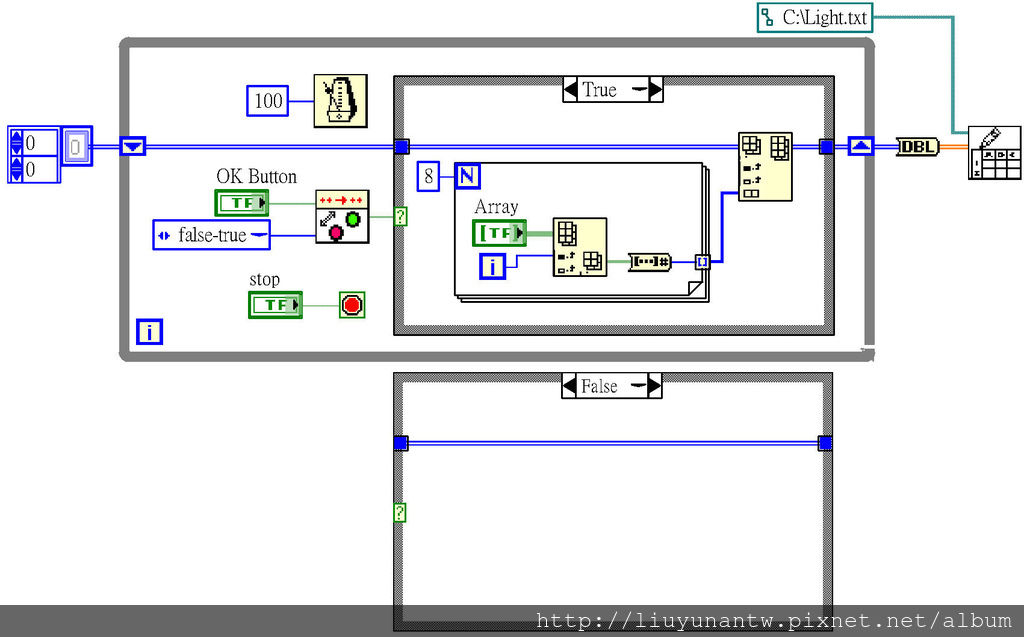

你若對於動作排程文字檔案編寫很頭大的話，我提供另一個程式來處理

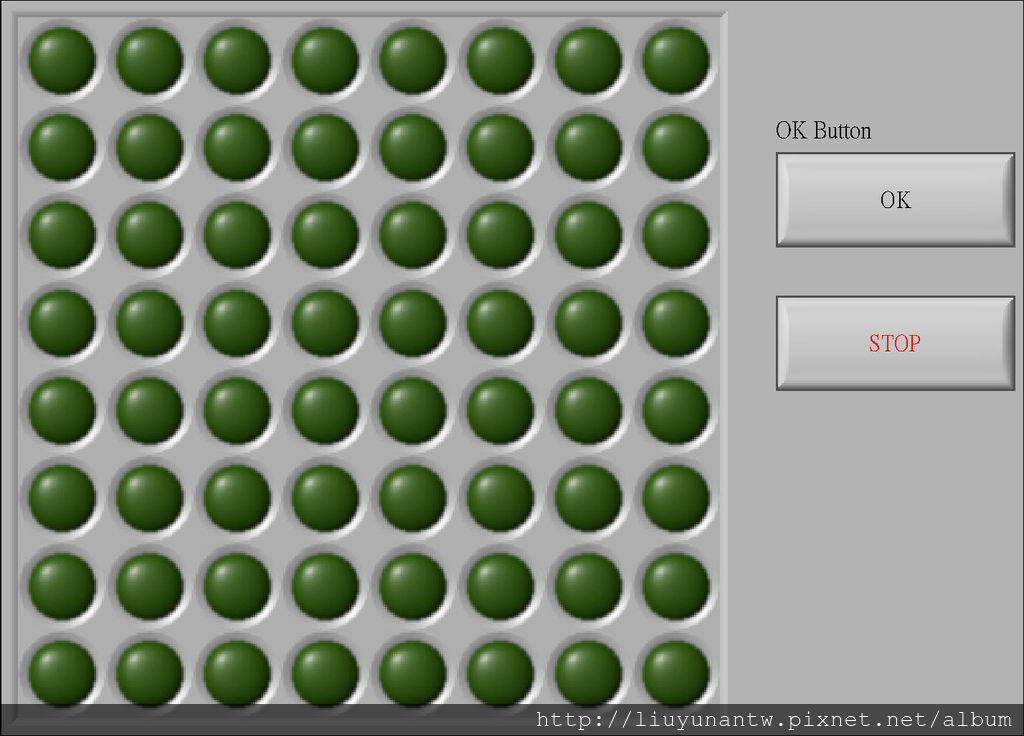

程式畫面的LED陣列和要顯示的LED陣列相同，排好畫面就按一次OK鈕自動將畫面轉成數值暫存，按STOP停止程式時存檔
