題目設定重點：
1.紅燈號維持10秒，黃燈號維持4秒，綠燈號維持10秒
2.依序：綠燈→黃燈→紅燈循環動作
3.黃燈號每0.5秒閃爍一次
4.紅綠燈三個燈號的時間控制輸入，時間單位為秒
5.紅綠燈顯示倒數計時秒數，倒數時間為全部燈號動作秒數的總和

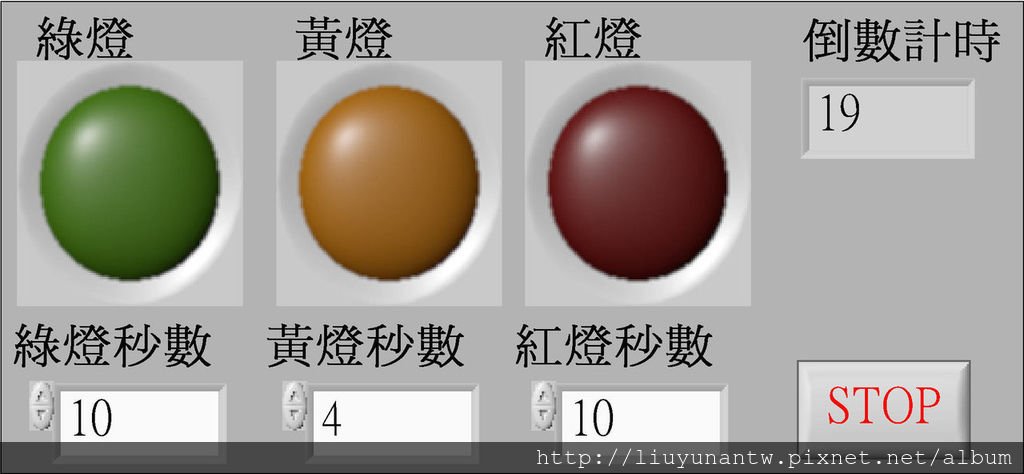

程式的人機介面按照需求配置如下
燈號的LED元件必需改變顏色，方法是從LED元件的Properties屬性那邊去改變顏色
程式中會大量使用到LED元件的Local Variable元件，產生的方法是在LED元件上按滑鼠右鍵，從跳出的選單中點選Create的Local Variable，如下圖

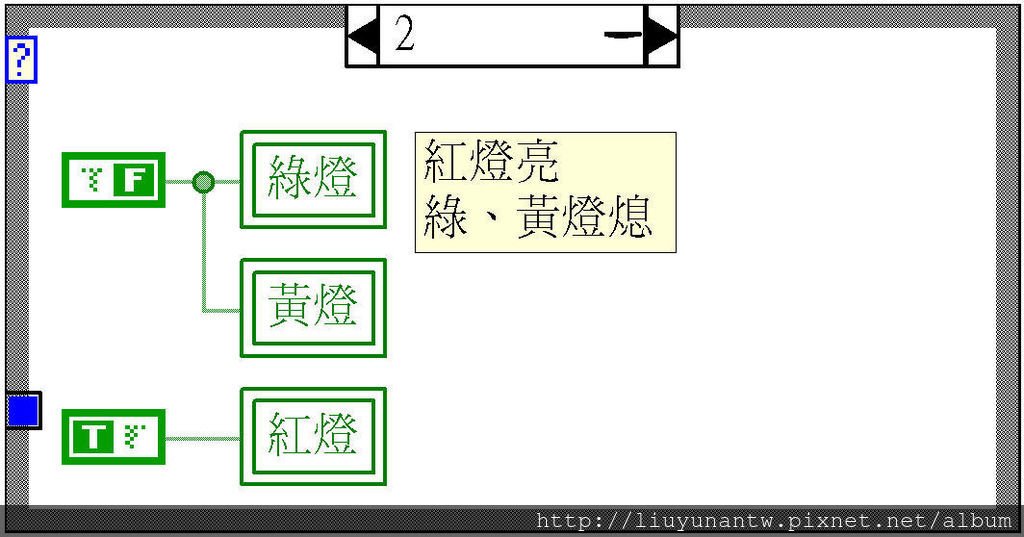

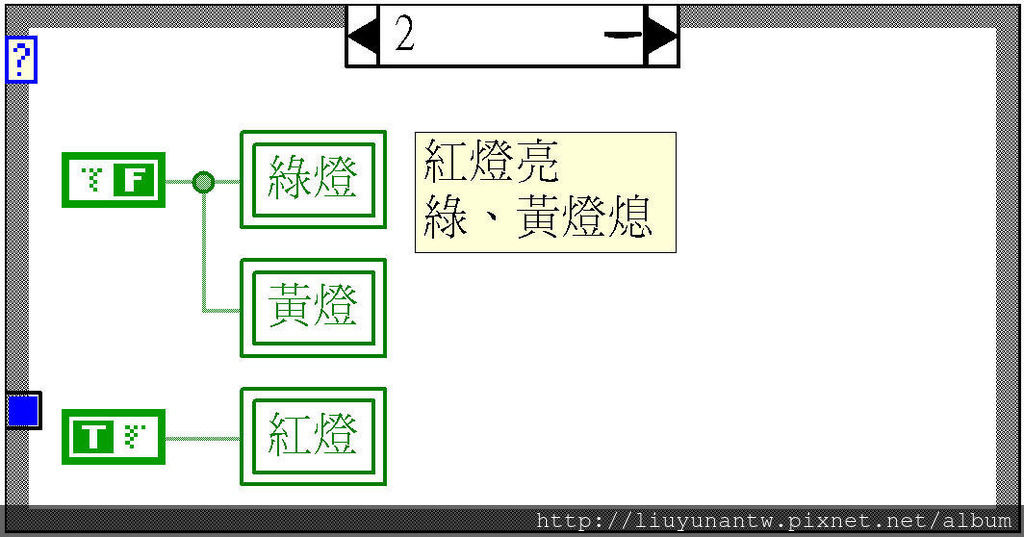

燈號的切換使用Case Structure元件，Case Structure元件做出3個頁面，頁面0,Default控制綠燈，頁面1控制黃燈，頁面2控制紅燈

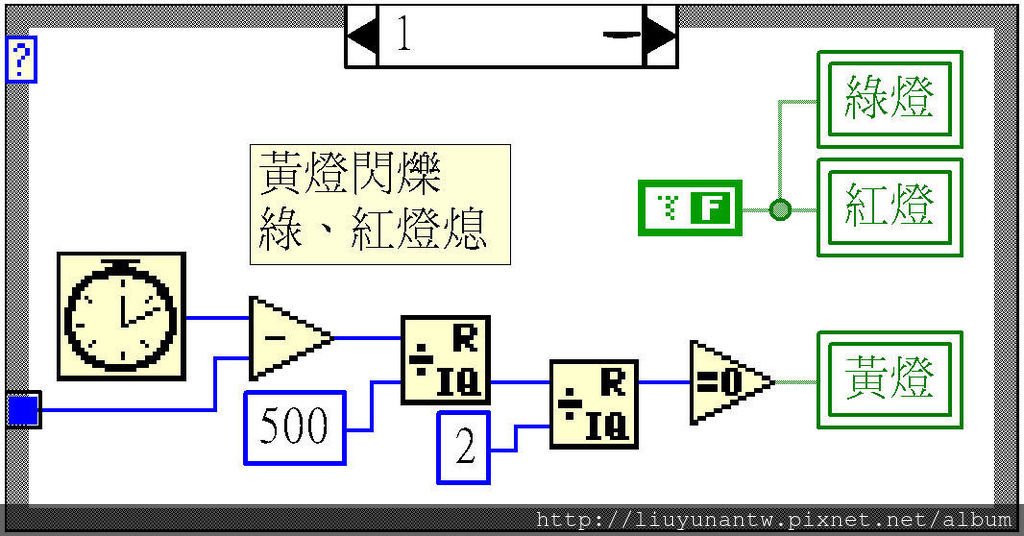

黃燈的閃爍頻率設定500，是亮0.5秒熄0.5秒，改變500這個數值可以改變閃爍頻率

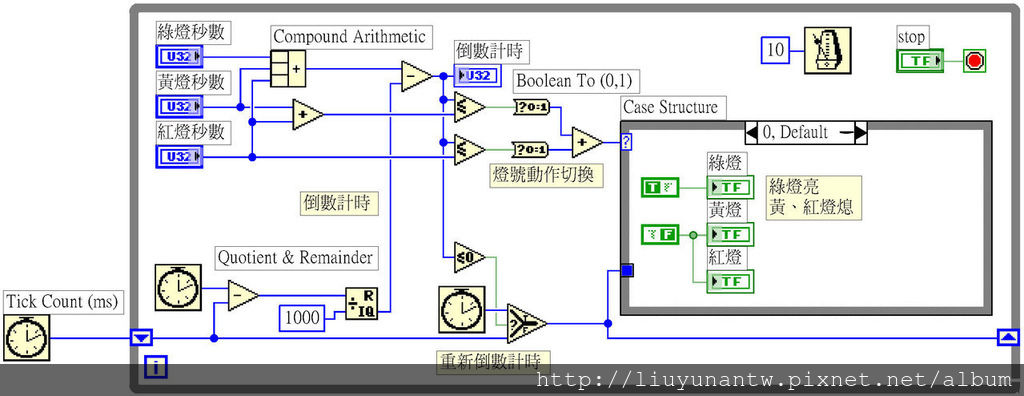

完成的程式如下圖
