問題：作一個亂數，但大於某數(自己設定值)時，會自動記錄起來，每記錄10筆時,就自動除以10，並將所除出來之數，記錄在人機介面的圖表中

問題中沒有交代清楚的：紀錄10筆除以10之後呢？

1.自動清除紀錄，重新再記錄10筆？

2.不清除紀錄，新加入的數值為第10筆，第1筆數值剔除，維持為10筆數值再除以10？

這兩種處理法程式幾乎相同，只有小改一下，都寫成程式來解說

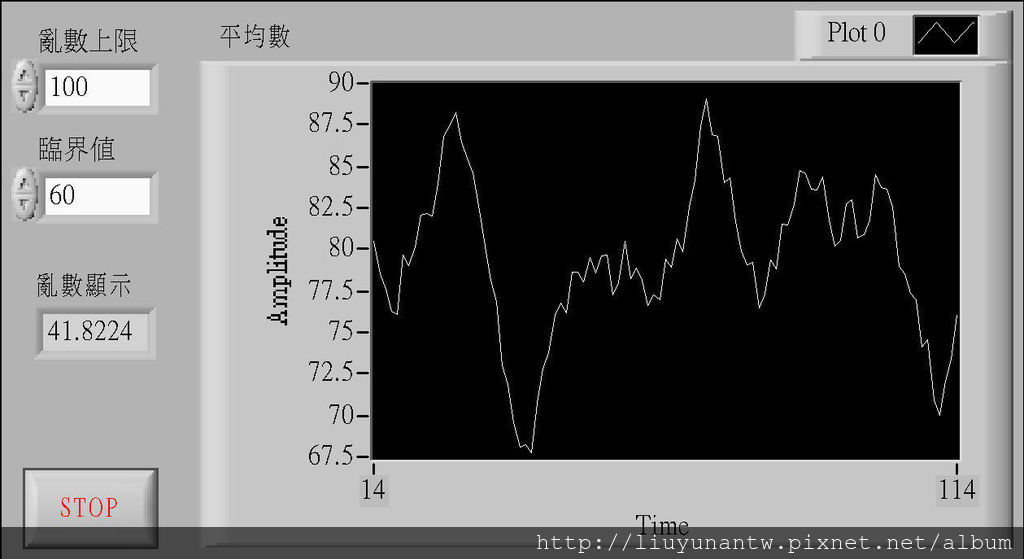

完成的程式介面，以Waveform Chart來顯示，用Waveform Chart是因為顯示資料為數量不定的連續資料

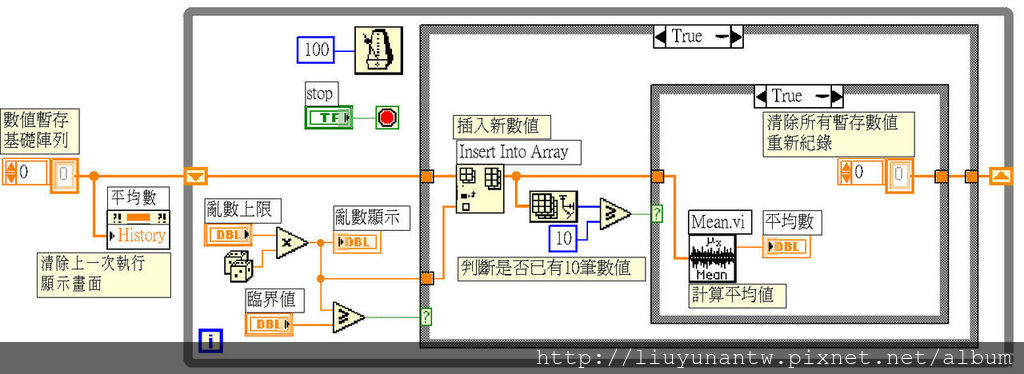

程式解說

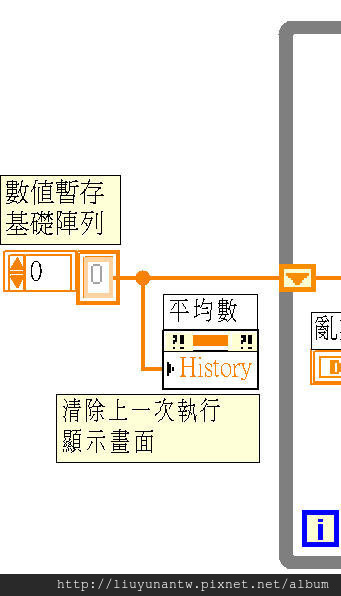

1.最左邊，使用到移位暫存器來記錄亂數，因為要記錄10筆所以用空白陣列當作初始值，另外用空白陣列來清除Waveform Chart在上一次執行後留下的畫面，若不需要清除就把這個程式碼刪除即可

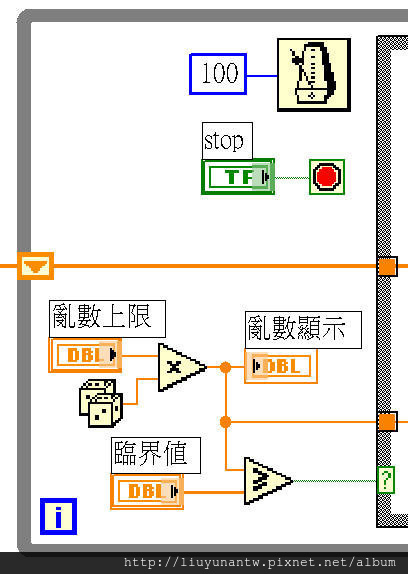

2.迴圈左邊，亂數乘上上限值，因為問題沒提到上限是多少？所以寫成可自己設定。大於某數部份，設定個可自己設定的臨界值來比對

3.亂數比對臨界值的結果用Case Structure來處理

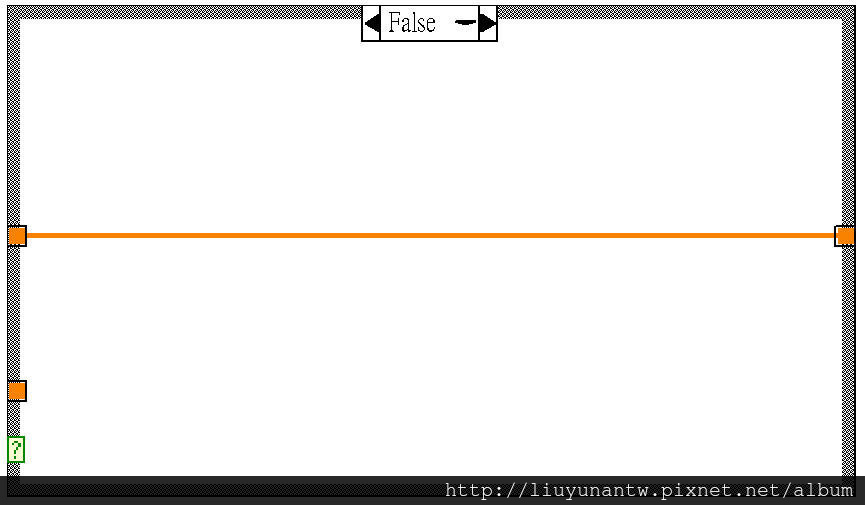

4.當亂數小於臨界值時不動作，在Case Structure的False內要把移位暫存器數值的那條線拉過去，注意這條線一定要拉，否則程式會自動以空白陣列取代

5.當亂數大於臨界值時動作，在Case Structure的True內處理亂數：

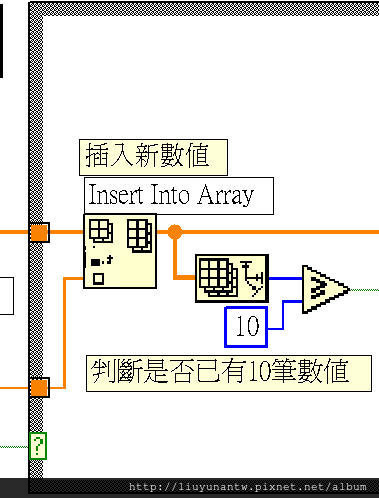

a.先把亂數插入移位暫存器數值內

b.比對移位暫存器數值是否已記錄10筆資料，我使用大於等於來比對是要確保一定會動作

c.比對的結果用另一個Case Structure來處理

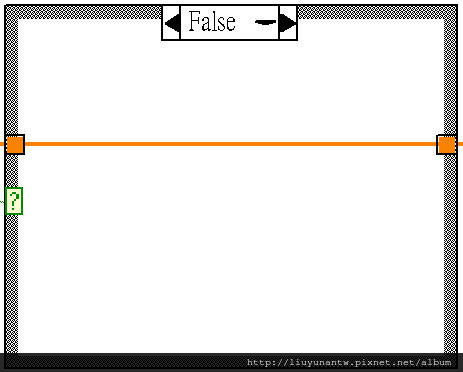

d.紀錄小於10筆時，在Case Structure的False內同樣要把移位暫存器數值的那條線拉過去

e.紀錄大於等於10時，在Case Structure的True內計算平均值，在這裡依條件不同會有不同處理法

1.自動清除紀錄，重新再記錄10筆？

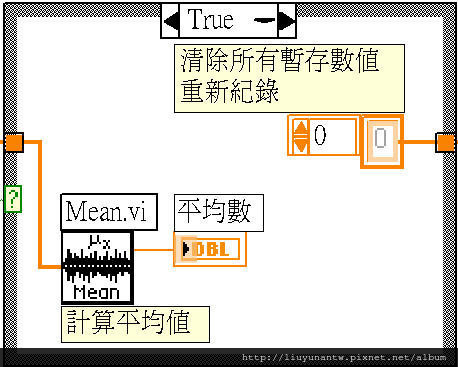

在算出平均值後，用空白陣列清除移位暫存器數值

2.不清除紀錄，新加入的數值為第10筆，第1筆數值剔除，維持為10筆數值再除以10？

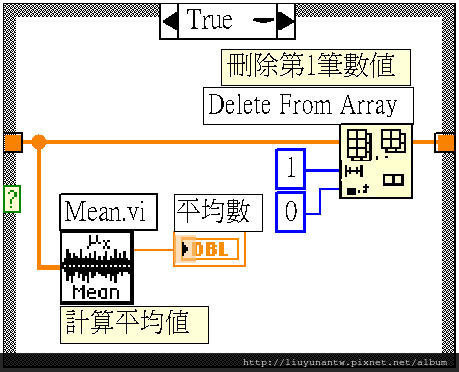

在算出平均值後，刪除第1筆資料

完成的程式

自動清除紀錄，重新再記錄10筆

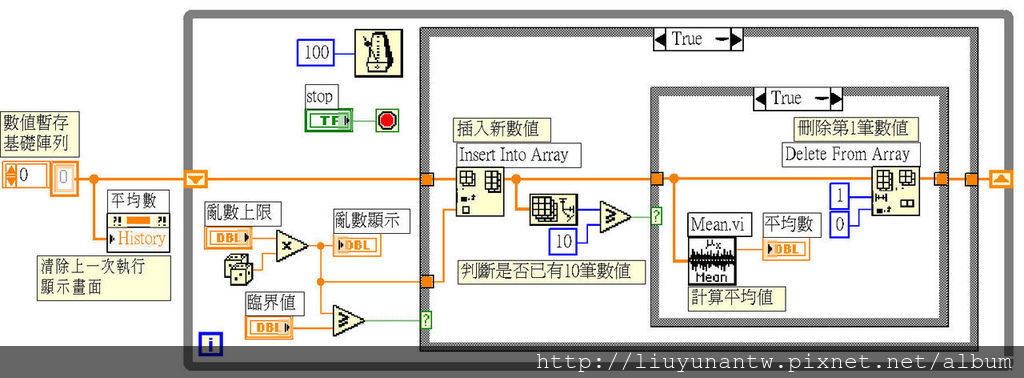

不清除紀錄，新加入的數值為第10筆，第1筆數值剔除，維持為10筆數值再除以10
