這一題蠻多人在問，再此提出幾項作法，每一項做出的結果包括由小到大的三角型數字金字塔，和由小到大再由大到小的菱形數字金字塔

用的是LABVIEW 7.1版寫的，以文字字串組成顯示，8以上版本可以直接用數字處理，不過學校題目還是以舊板LABVIEW才不會出錯

程式畫面組成，由2個文字顯示元件構成。在以下的程式中這2個文字顯示元件的設定不同要注意

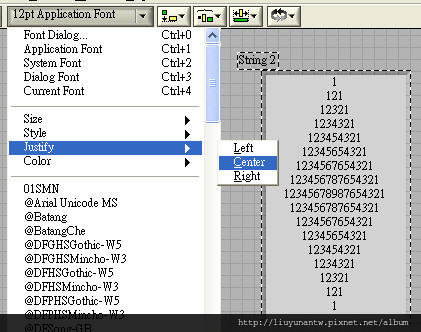

首先用較簡單的作法，那2個文字顯示元件設定為置中對齊(如下圖設定)

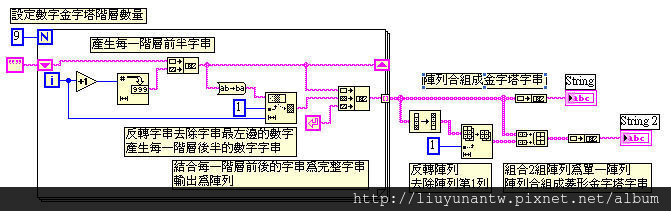

第1個是完全用字串串聯每一階層組成，在完成數字金字塔後再反轉金字塔，然後再合併上下兩半成為菱形金字塔

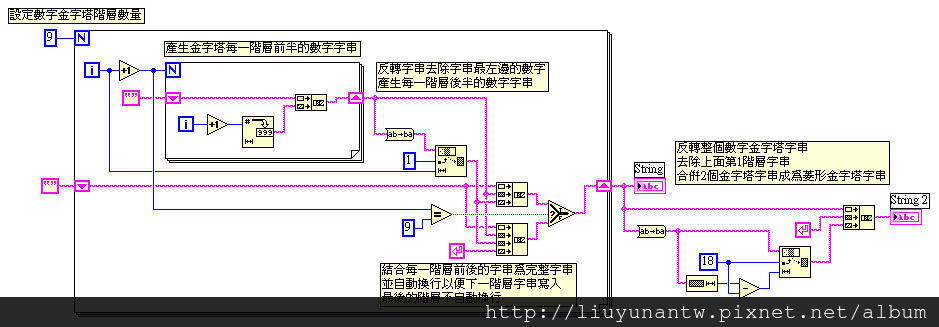

第2個是先將每一階層字串分別輸出成陣列，再把陣列每一階層合組成金字塔。菱形的部份則是先反轉陣列在和原先陣列合併成單一陣列，最後再把陣列每一階層合組成金字塔

再來是稍微困難的作法，那2個文字顯示元件使用內定值為靠左對齊，所以必需在每一階層插入足夠的空白字串才能顯示為正確的金字塔

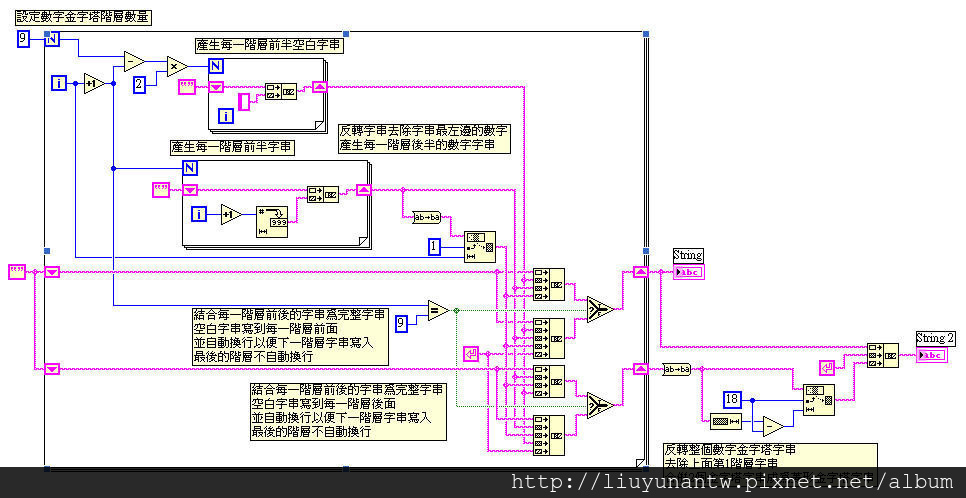

第3個是完全用字串串聯每一階層組成，注意的是菱型金字塔的上半空白字串是插入前面，下半空白字串是插入後面，要這樣做是因為字串在反轉時順序會完全顛倒

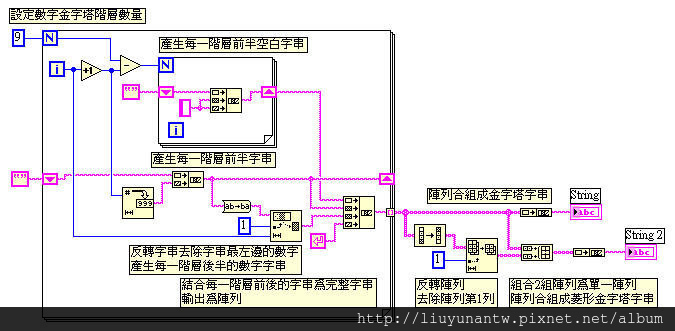

第4個同樣是先將每一階層字串分別輸出成陣列，再把陣列每一階層合組成金字塔。菱形的部份因為是陣列反轉，所以沒有空白字串要插入前面或後面的問題
