同樣的題目一定要用Graph顯示元件來做是比較複雜的，因為Graph顯示元件沒辦法完美的填滿圓形，能用的方法只有以無數的圓心到圓周的直線來填滿圓。填入的線條越多填滿的視覺效果越好，但因為要改變Graph顯示元件每個Plot的屬性，執行起來會很耗時間，所以這個程式我只設定填入360條線
程式整體分成三大部分，資料流迴圈是有順序的，同步執行會出錯，所以有控制資料流的動向
1.產生繞圓一周圓心到圓周的360條直線資料

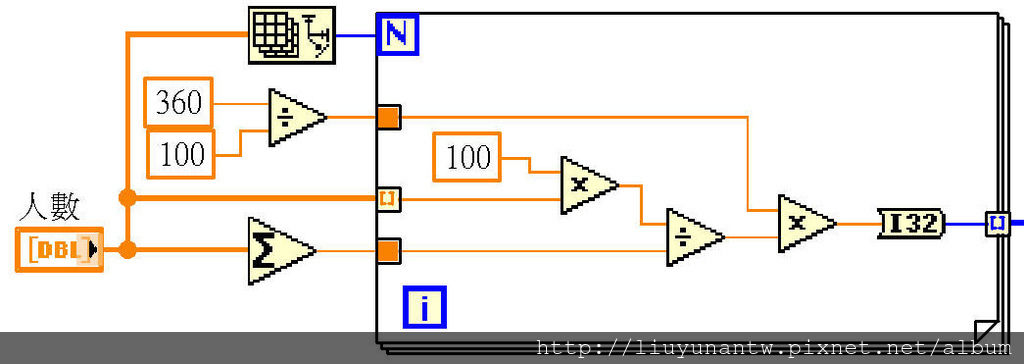

2.計算每筆資料顯示所需的Plot數量
3.調用Graph顯示元件的屬性，自動先指定Plot的號碼，再改變Plot的線條顏色，達到設定時就變換顏色。這部分要放在第3段是因為Graph顯示元件被指定的Plot若沒有資料會出錯，先確保有資料再改屬性才不會有問題

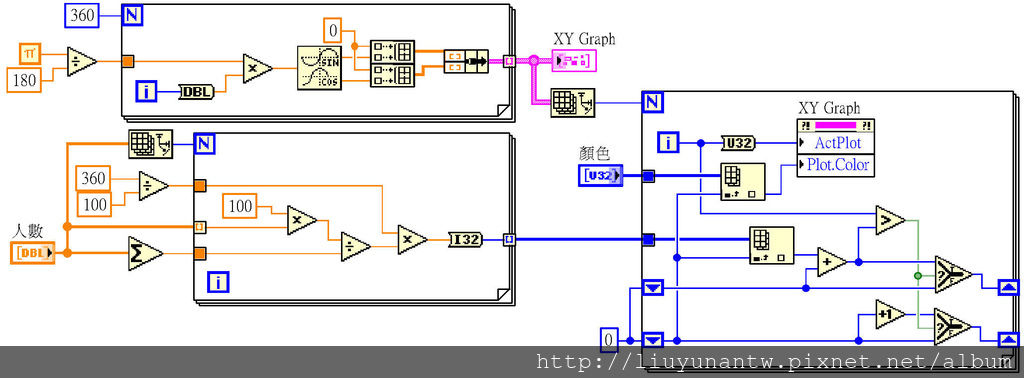

3段程式串連如下圖

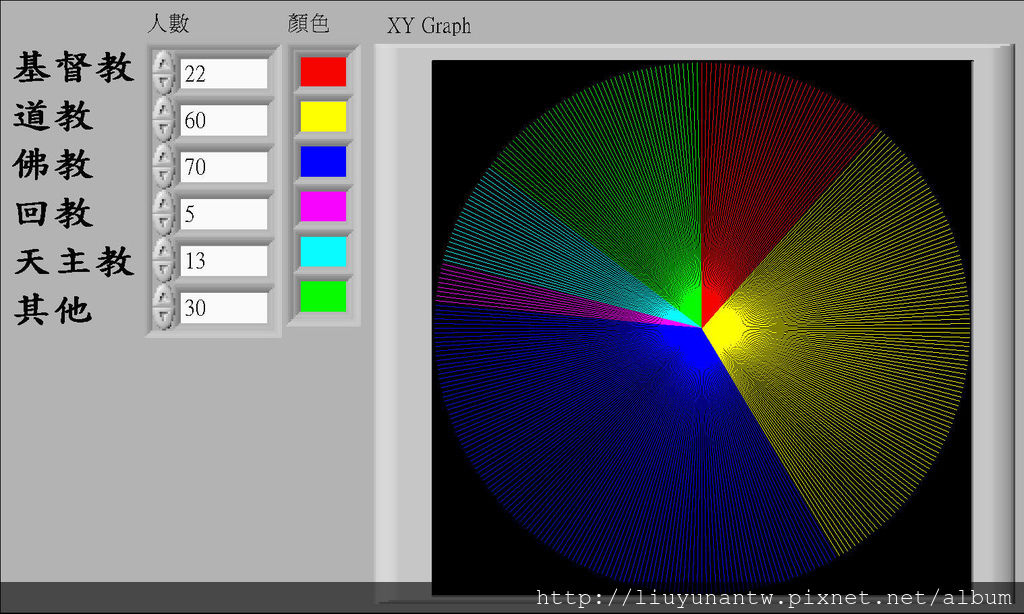

程式執行後的畫面，Graph顯示元件的黑色背景沒有改，所以看來畫面顏色偏暗。要改善這個問題可以增加線條，或調用屬性改變Plot線條的粗細
