問題回覆：如何做圓餅統計圖
這個如果用Graph顯示元件來做程式會比較複雜，做出來的顯示效果的精緻度會受到資料數量的影響，若有興趣可以自己先研究看看怎麼做
問題沒有指定使用的顯示方法，所以這裡使用Picture元件，用畫的程式比較簡單好做

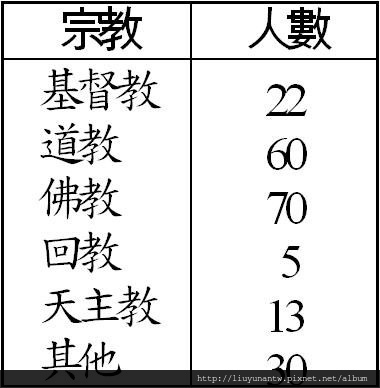

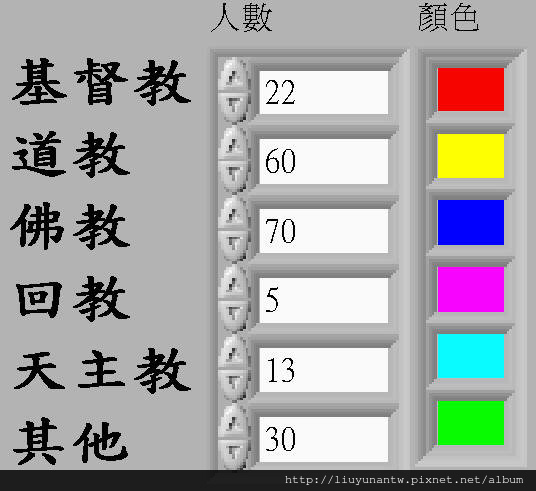

首先把資料做成陣列，另外做一份陣列資料指定每筆資料對應的顏色

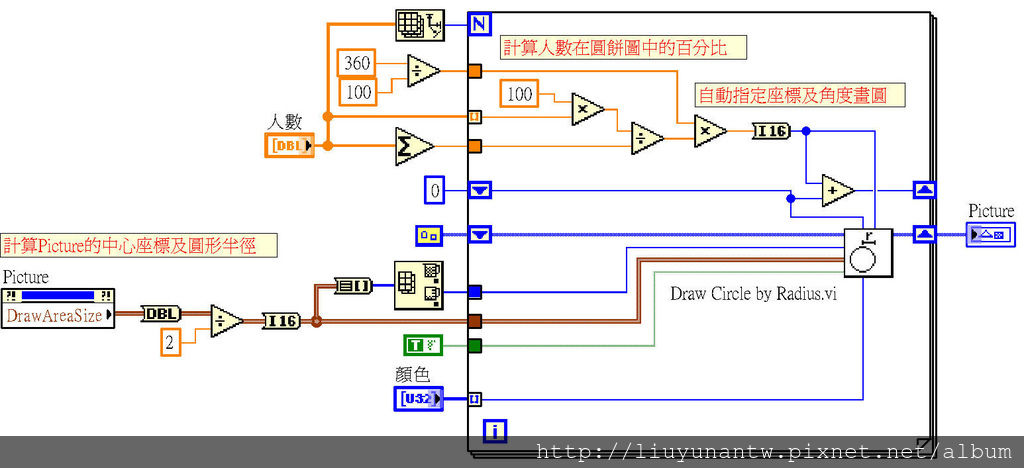

程式一開始先用Picture元件的屬性計算出要畫的圓餅中心點及半徑
再來是計算每筆資料在圓形中占有的比分比角度
最後是使用Draw Circle by Radius.vi元件畫圖，使用迴圈自動指定每筆資料的角度範圍及顏色
程式執行畫面
