用畫圓的函數畫出的正方形，因為圓是以3點鐘方向為起始點，畫出的點是在上下左右，所以畫出來的會是轉了45度的菱形

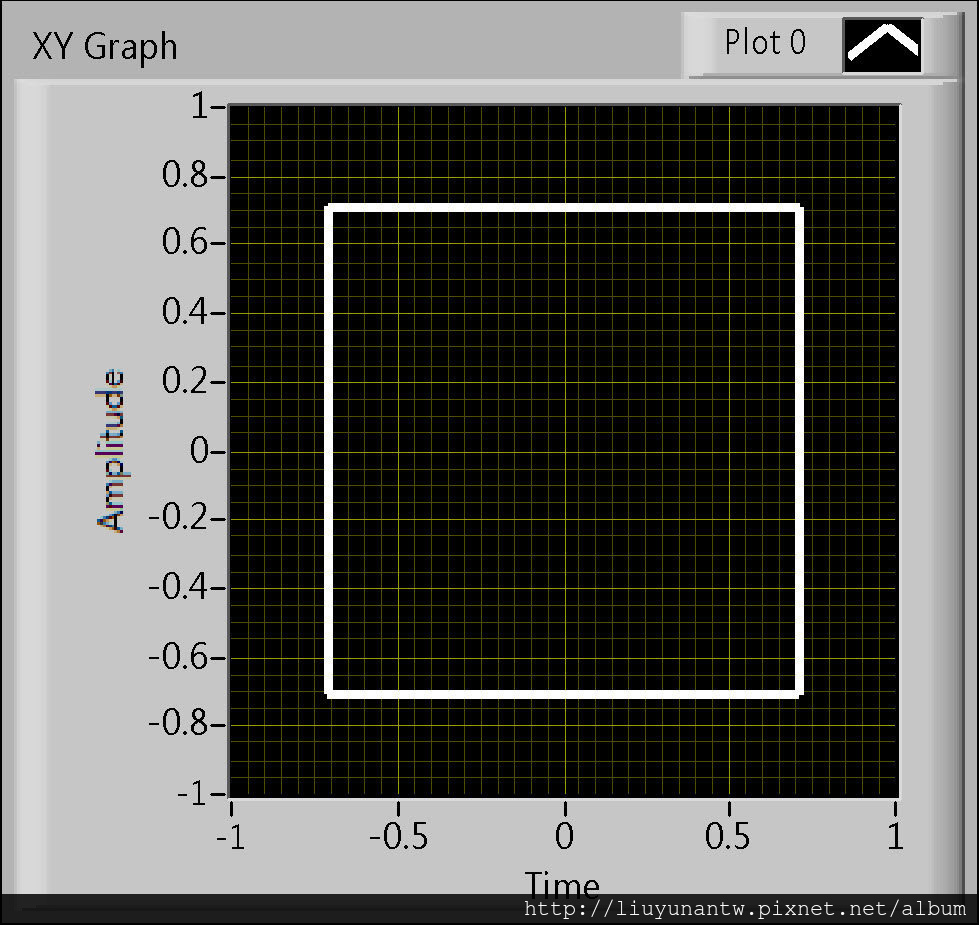

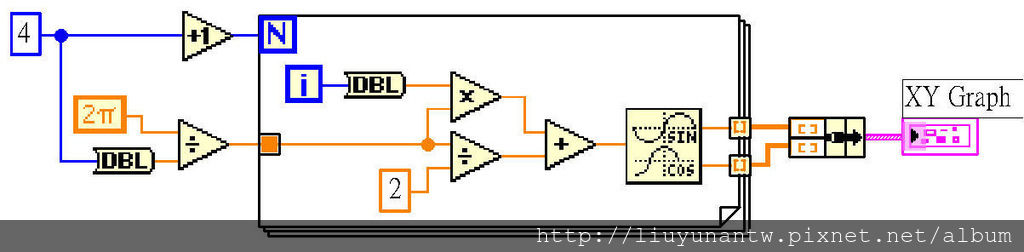

要把正方形轉正就在程式中把每個點的座標再偏移加45度，當然這45度也是已經從角度換算為徑度

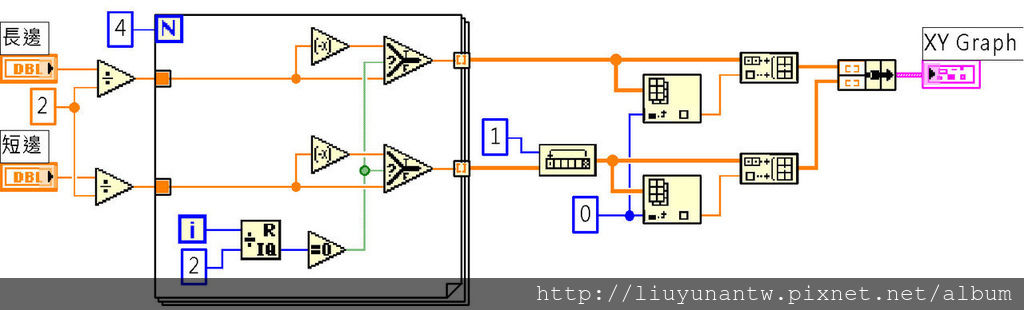

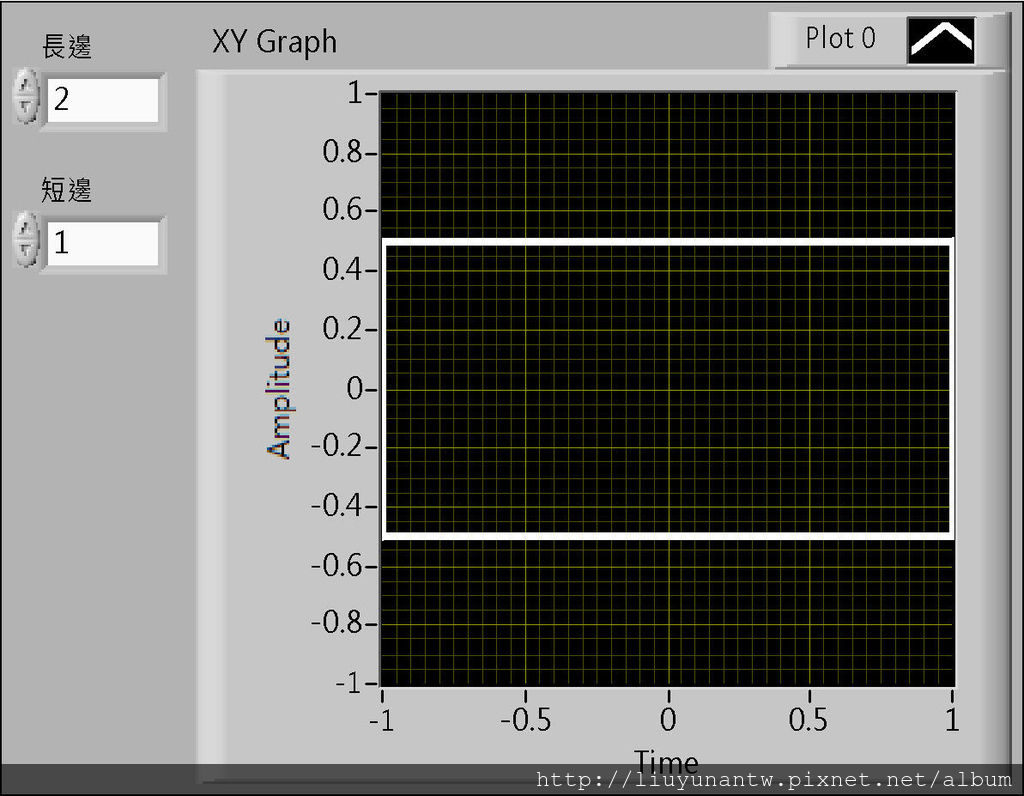

因為長方形點座標不是像正多邊形有規律，所以點座標要用其他方式計算，當然長短邊給一樣的值畫出來的就是正方形
圖形的旋轉可在圖畫好後在以公式算出旋轉後的座標點，關於旋轉圖形的公式，之前的文章有提到。把那個公式寫成SubVI

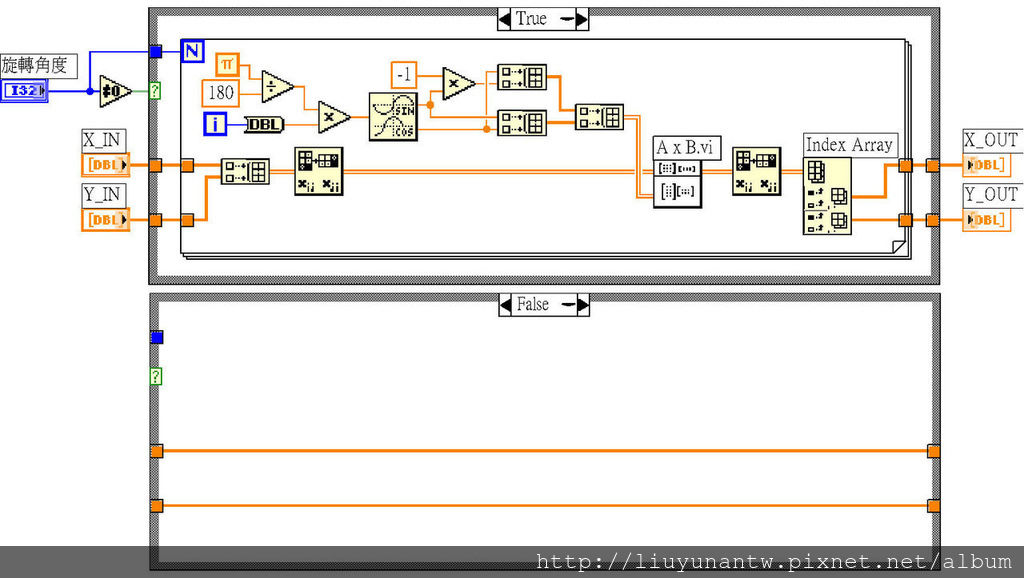

旋轉圖形公式的程式碼

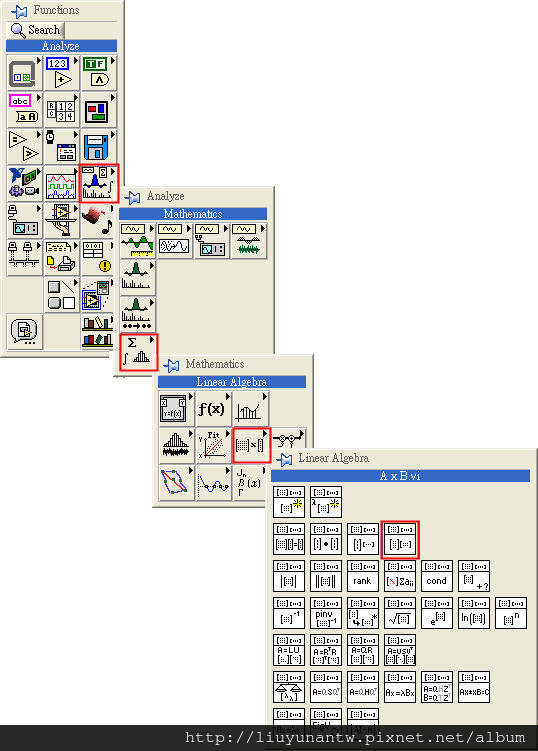

A×B.vi這個元件在以下工具面板內(紅框標示處)

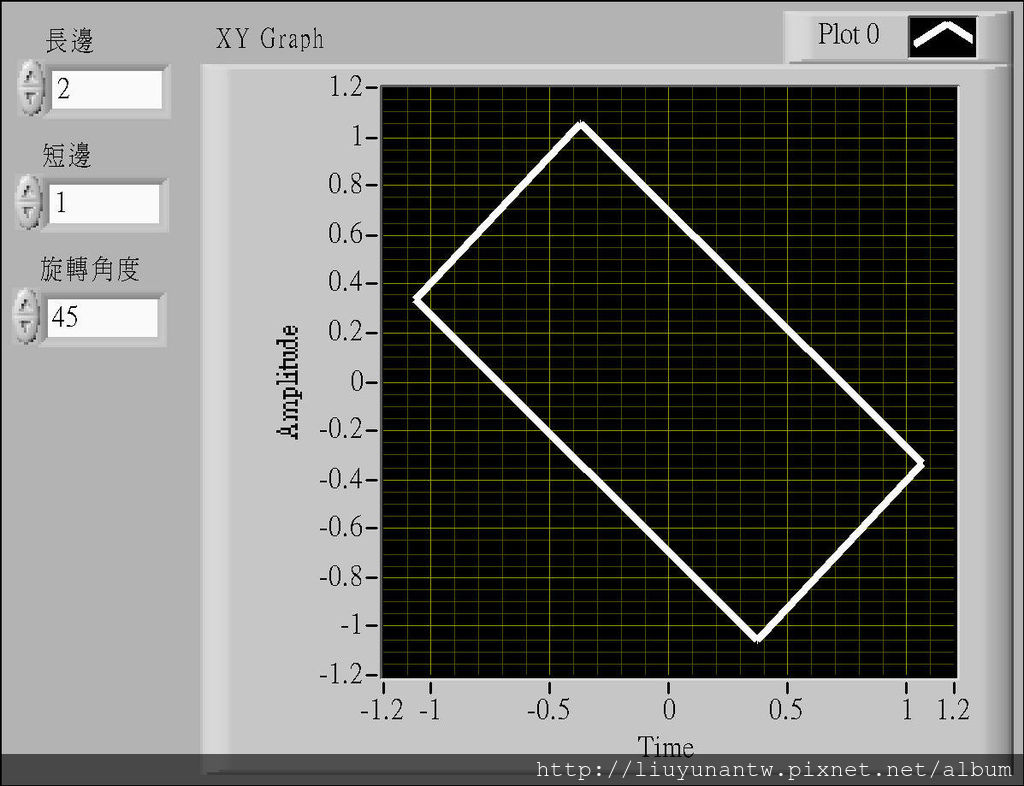

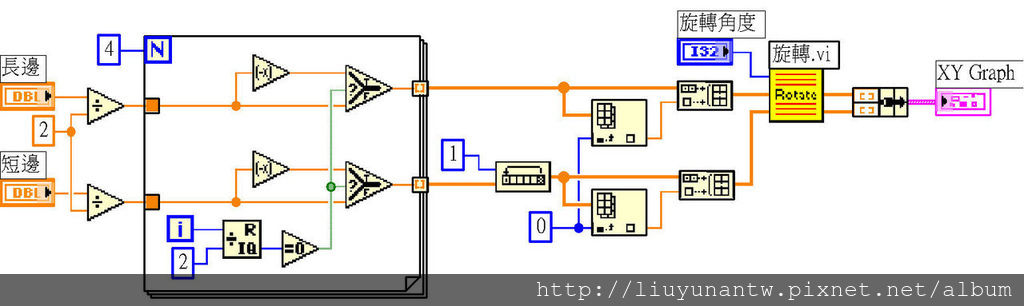

把寫成的SubVI叫進來用就可旋轉圖形，旋轉角度是順時鐘方向
