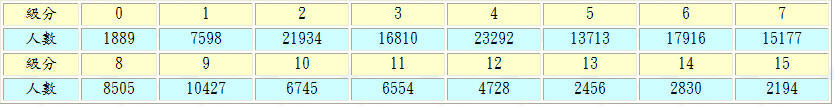

問題：已知有一份統計資料如下圖，要如何將這份資料做成直條圖，每筆資料需用不同顏色顯示
如果只是顯示直條圖只要修改Graph顯示元件的設定資料連進去即可，要每筆資料用不同顏色顯示就有點難度，因為顯示元件的Plot只能設定一種顏色，要多種顏色就需要多個Plot顯示
程式的作法：
先將統計資料作成陣列，如下圖
創建一個和資料筆數相等的正方二維陣列，預設值設定為NaN，重點就是用NaN的值在Graph上不會顯示
再來就是把每筆資料用For Loop分配到每個Plot上
分配時每筆資料的索引值都是錯開的，這樣才能確保資料不會重疊顯示

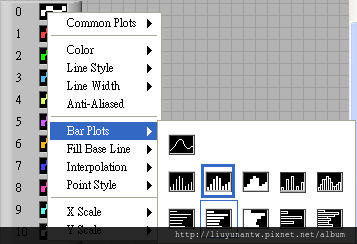

Graph的每個Plot都要修改成直條圖顯示方式
X軸要取消Auto，最大最小值要修改，直條圖的線條才能正確顯示
Graph上X軸的單位文字是另外打上去的，原來的要設定成隱藏，用原來的文字會在左右兩端出現不需要的文字

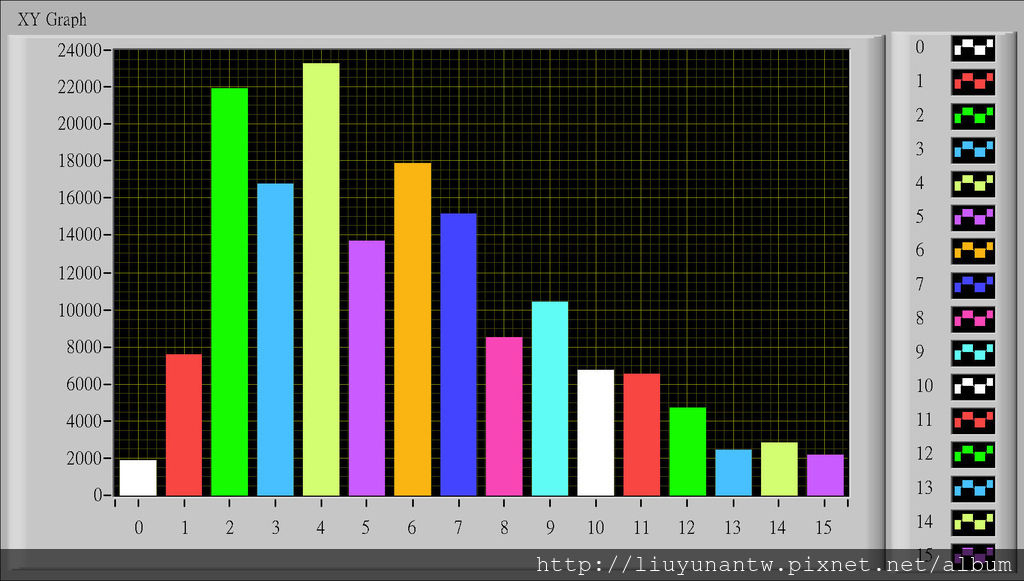

執行後的畫面
