這個問題實際上是很複雜的，所有設定的參數要全靠使用者的主觀認定，也就是顏色的門檻值要多少以上才是你要的顏色呢？

還有用來判定顏色是HLS系統的還是RGB系統？



舊版LabVIEW只支援標準的RGB系統，就以RGB系統來解說，依你的問題要判定何者為紅色呢？

1.首先R、G、B這3個色頻的數值不能完全相等，完全相等只有白色、黑色或灰色

2.R值必需大於或等於G、B值，且數值不能完全相等，才能在視覺上看出帶有紅色像素

3.R值和G、B值的差距越大，顏色越接近正紅色，當差距達到最大(255,0,0)時是正紅色

4.那淡紅色呢？差距超過門檻值一半以上時(255,127,127)，都可稱為淡紅色，如(255,192,192)也算是淡紅色

5.R值大於或等於G、B值，且G、B值不相等且差距不太大時，呈現的顏色也是偏紅色



因為要判定的條件太多，所以只能提供的大概方向，剩下的參數調整和應用要靠使用者自己去實測

程式的主要重點是如何把相片的每個像素一一分解成R、G、B這3個色頻，然後再判斷這個像素是否屬於紅色，判斷的門檻值當然是由使用者自訂

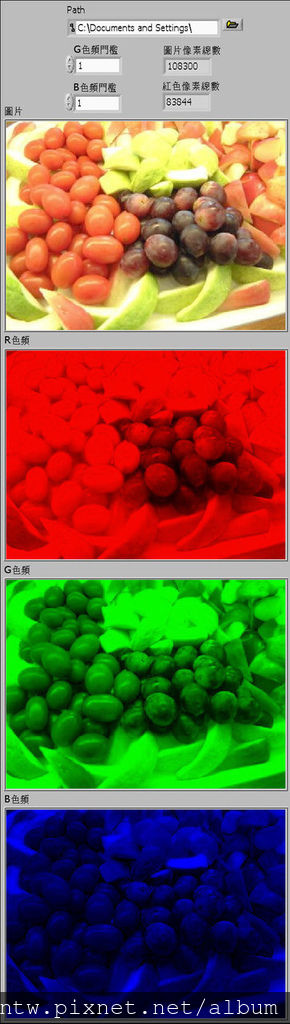

程式執行的結果，可看到照片R、G、B這3個色頻的分佈，數值越高顏色越亮，數值越低顏色越暗
