這問題為了增加難度還加了一些附加條件，不是好做的題目：
1.可依據已知長軸和短軸尺寸畫橢圓
2.可指定長軸角度
3.可指定橢圓圖形中心點的位置
依據題目條件也把程式分成3個部分來處理：
1.已知長軸和短軸尺寸畫橢圓：
畫橢圓有標準公式可以套用，但在這裡還是要先改寫成LabVIEW能用的公式
改寫的畫橢圓公式：
Q=橢圓圖形輪廓的點數-1
i=0 to Q
x=(長軸/2)*cos(2pi/Q*i)
y=(短軸/2)*sin(2pi/Q*i)
2.可指定長軸角度：
這部份比較複雜，總之就是算出圖形旋轉角度的位移量，再乘上橢圓形輪廓點的數據，這裡算出的是順時針的偏移角度

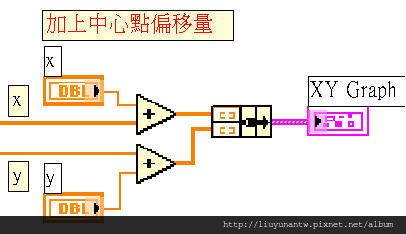

3.可指定橢圓圖形中心點的位置：
這部份比較簡單，直接把中心點的偏移量加上橢圓形輪廓點的數據即可

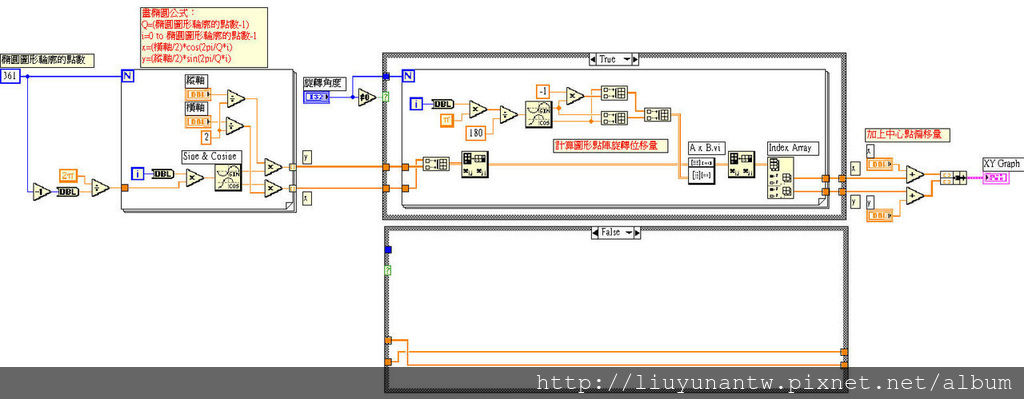

完成後的程式如下圖

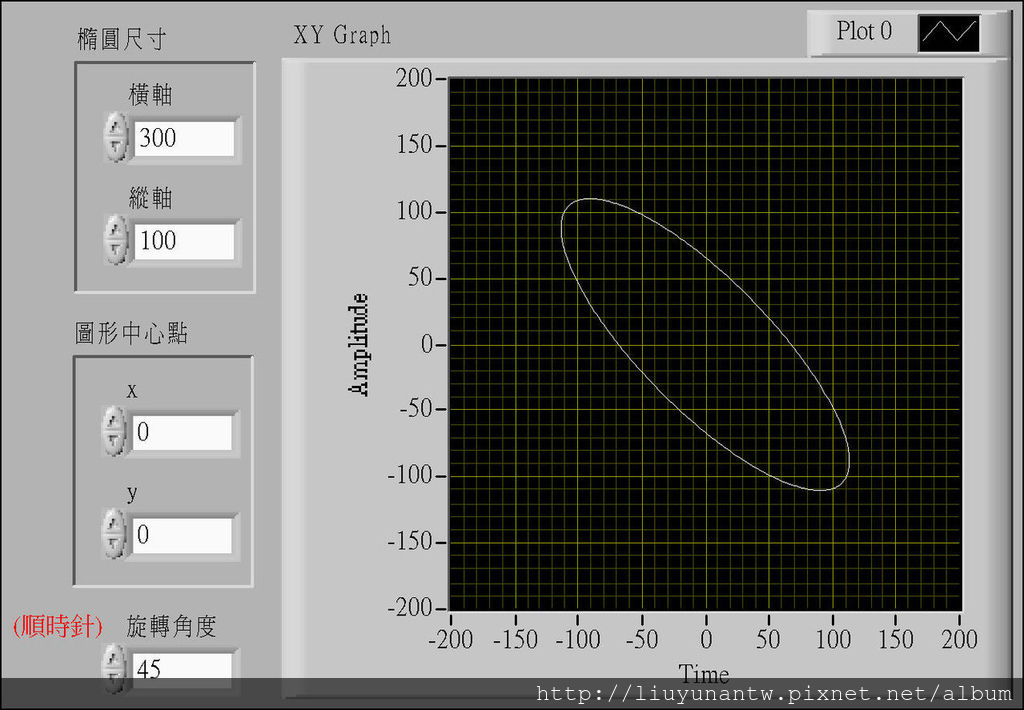

執行後的畫面，要顯示畫出的圖形一定要使用XY Graph元件
