Lissajou's(呂氏圖形)的基本定義是由兩個互相垂直的正弦曲線在座標平面上合成的曲線，是可用一筆畫完成之封閉曲線圖形
而你提供的公式沒辦法直接給LabVIEW使用，必需改寫

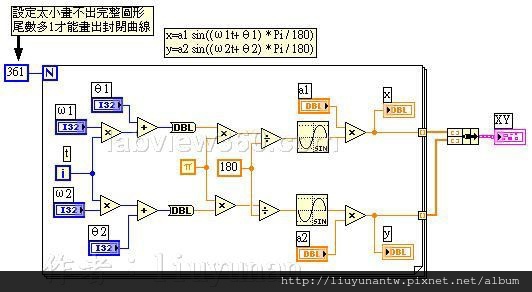

改寫畫Lissajou's圖形的公式
x=a1*sin((ω1t+θ1)*Pi/180)
y=a2*sin((ω2t+θ2)*Pi/180)
迴圈數的設定必需大於等於180的倍數在加1，才能用LabVIEW畫出完整封閉圖形

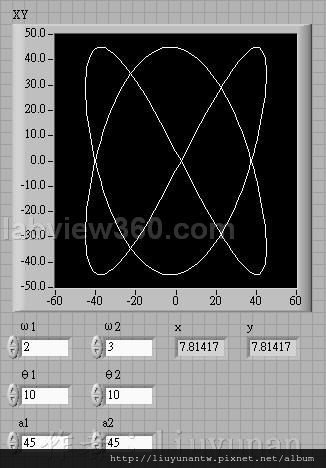

執行結果
