題目要求:
1.時間控制使用電腦系統時間
2.可自己設定開始時間和結束時間
3.還沒到達開始時間時為熄燈狀態
4.到達開使時間時亮燈,且燈號為紅色
5.到達結束時間時時燈號轉為黃色
6.程式停止時恢復為熄燈狀態
程式面板配置如下:

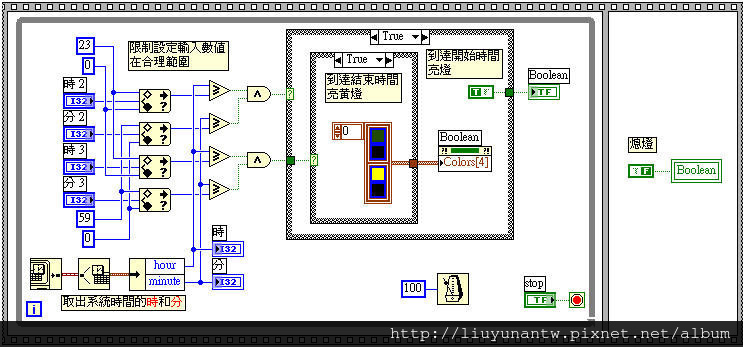

完成的程式如下:
程式一開始利用Get Date/Time In Seconds元件、Seconds To Date/Time元件和Unbundle By Name元件取出系統時間的時和分2個數值
輸入的開始時間和結束時間用In Range and Coerce元件限制輸入數值的範圍,時設定為0~23,分設定為0~59。系統時間元件輸出的是24小時制時間
使用Case Structure元件來控制動作
當系統時間小於開始時間時,LED元件為False狀態(熄燈)
當系統時間大於開始時間且小於結束時間時,LED元件為True狀態(亮燈),同時改變LED元件True狀態的顏色屬性為紅色
當系統時間大於開始時間也大於結束時間時,LED元件仍為True狀態(亮燈),同時改變LED元件True狀態的顏色屬性為黃色
當按Stop鈕停止程式後,自動將LED元件改為False狀態(熄燈)
