時鐘的指針使用XY Graph元件來顯示,當然不是直接使用
首先用塗色工具將顯示區的底色設定為需要的顏色(我是使用黑色),格線使用塗色工具設為透明來消除

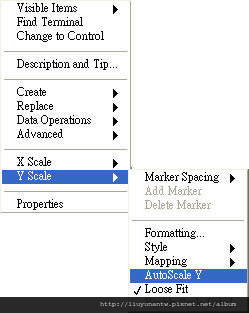

其次設定顯示區座標值,使XY的0點落在顯示區的正中心。再來取消XY座標自動調整的設定
取消XY Graph元件所有文字和座標數值刻度顯示
設定所有指針的粗細和顏色,因為有時分秒3個指針所以Plot0~2都要設定
時鐘面板的圓圈刻度和數字使用Gauge元件來做
使用塗色工具把Gauge元件的底色和指針設為透明隱藏,只保留數字刻畫和圓心顯示,弄好後疊放在XY Graph元件上,圓心對正XY的0點上

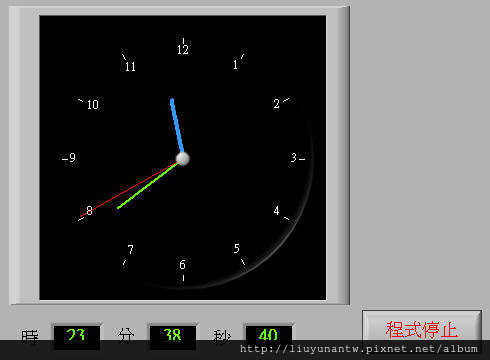

人機畫面完成後,剩下的就是寫程式啦,時間我是抓電腦時間來用

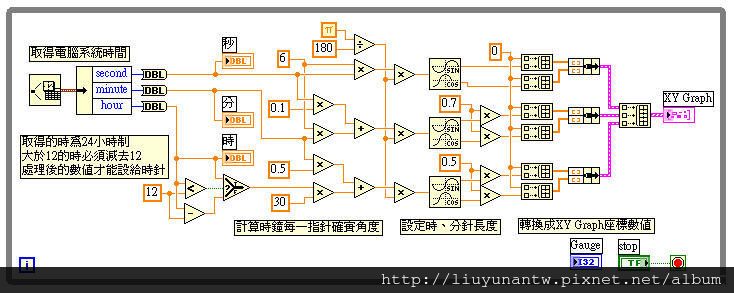

完成的程式
