以前有一篇同樣的文章，不過指針的顯示是用XY Graph元件來做，這次所要研究的是如何用Picture繪圖元件來做

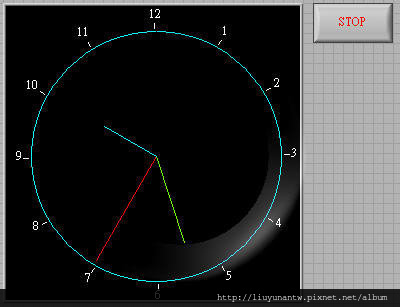

首先是顯示面板，當然是用Picture元件，我設定成300×300的大小，底色塗成黑色。數字刻畫的部份為了省麻煩使用Dial元件來修改，將Dial元件設定為12個刻畫，背景及指針顏色改為透明，數字刻畫顏色改為白色，調整好大小後重疊在Picture元件上，對好位置完成顯示面板

面板上的指針和圓圈使用程式自動繪出，所以在程式執行後才會顯現

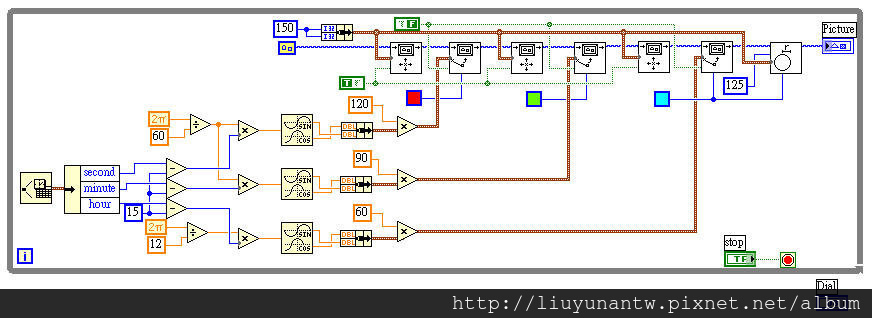

程式碼：

時間的部份直接取用電腦系統時間，用程式轉換成繪圖座標

分和秒設定為60刻畫，秒針設定為長度120，分針設定為長度90。時設定為12刻畫，時針設定為長度60。轉換後的繪圖座標資料是Cluster格式

繪圖部份比較麻煩，試過幾次才完成。程式碼分成幾個部份：

一開始先定義中心點座標，因為Picture元件設定成300×300的大小，所以中心點座標是150×150。設定中心點座標使用的是Move Pen元件，這元件主要是移動畫筆的起始點到指定位置

其次使用Draw Line元件繪出指針，這元件的end point接腳連接的就是時間部份轉換出來的繪圖座標。color(black)設定指針的顏色，顏色也可使用數字，為了省麻煩換算顏色代表的數字，所以直接使用Color Box Constant元件來設定。另外還有個pen接腳是用來設定筆畫的粗細，這次不改直接使用內定值1

然後以Move Pen元件和Draw Line元件每2個1組串聯，照秒分時順序串聯。之所以每次都要用Move Pen元件重新定義中心座標，是因為不這麼做下一指針的起點會變成是上一指針的終點

最後使用Draw Circle by Radius畫出面板上的圓圈，一樣要定義中心座標，圓的起點和終點因為畫的是完整的圓直接使用內定值，圓的半徑設定為125，圓的筆畫粗細不改使用內定值1，顏色設定成和時針相同

繪圖座標的程式碼串聯好後再連上Picture元件即完成整個程式
