最近為了要如何用LabVIEW寫入Excel檔案做存檔動作傷透腦筋

一樣不使用NI出的付費Toolkit，完全使用ActiveX來寫。但Excel的存檔比想像中還難，有太多的限制，之前讀檔時可指定範圍方式讀取，但寫入時不支援這一套，目前還是只能用迴圈一格一格寫入資料。幸好這次我的工作用不到一次寫入整個2D陣列資料，而是一次寫入一列，不然執行時的效率慢到可以泡杯咖啡在旁邊等





這次程式的要求：

1.可以指定檔名路徑

2.可以在工作表寫滿時新增新的工作表，Excel的工作表欄位最多才256欄，很快資料就滿了

3.一次只寫入一縱列，可以指定要寫入哪一列





使用之前讀檔的程式修改，已完成可用的程式







前幾個步驟和讀檔時相同：

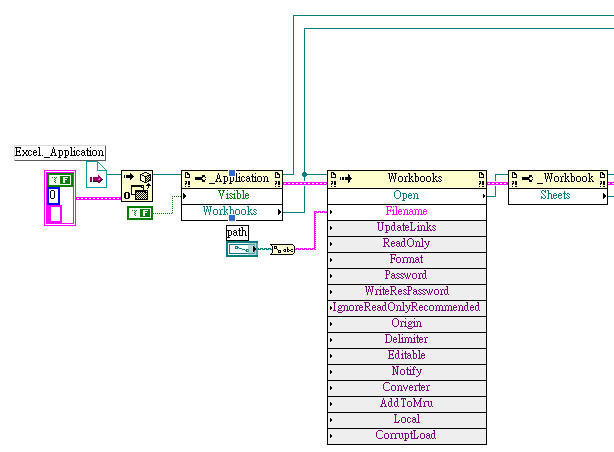

1.第1步建立和Excel程式連接的基礎，這裡使用Automation Refnum這個元件來做，把Automation Refnum元件設定為Excel._Application，方法是在Automation Refnum元件上按右鍵，從跳出的選單中選取



2.第2步用Property Node設定是否要開啟Excel程式來打開檔案，由於我不希望每次執行這程式都會自動打開Excel程式，所以在Visible這裡設定為不開啟Excel程式。這一步有沒有開啟Excel程式影響到結尾要如何處理，後面的步驟再詳細說明



3.第3步同樣用Property Node設定取得Excel程式Workbook(活頁簿)的控制權



4.第4步用Invoke Node設定要打開的檔案，這裡使用Path元件來指定檔案路徑和檔名，基本上只要Excel程式可以打開的檔案都可以指定



5.第5步同樣用Property Node設定取得Excel程式Sheet(工作表)的控制權

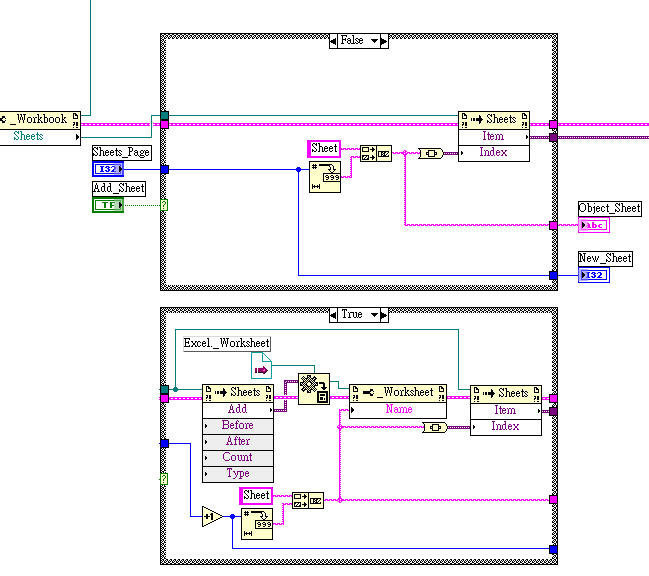

6.第6步用Invoke Node設定要寫入的工作表。在這裡設定的是工作表的名稱，而不是工作表的順序編號。同時用Boolean元件控制新增工作表的動作，新增工作表後自動指定新工作表為寫入的工作表







7.第7步，為了後續處理要將到目前為止的資料轉換成Excel._Worksheet，方法一樣是在Automation Refnum元件上按右鍵，從跳出的選單中選取，再使用Variant To Data元件轉換資料

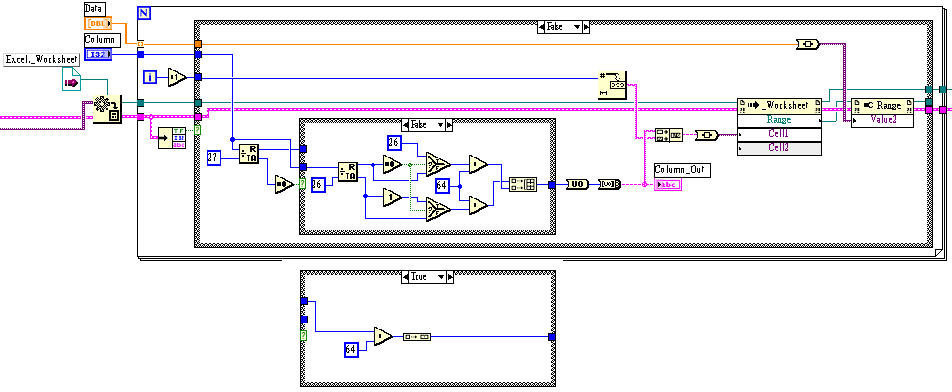

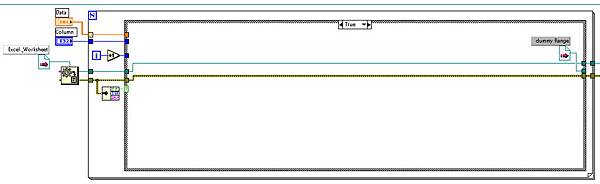

8.第8步，到上一步為止已完整取得工作表的所有資料，再來就是指定寫入動作。這裡使用迴圈分解資料，Excel的縱列編號是從1開始，程式中這一點要注意。同時把要寫入的欄位號碼改成Excel的格式，Excel的欄位是以英文字母編成，因此程式中先將欄位號碼自動換算成英文格式。換算後的欄位號碼和縱列編號合成字串，再指定給程式，要寫入的資料也是一個個分解再寫入

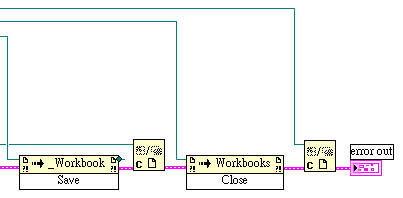

9.用Invoke Node設定Save存檔，沒有加這個時會跳出視窗問你要不要存檔。然後是關閉Sheet(工作表)的控制權。再用Invoke Node設定Close釋放Excel的控制權，不然Excel仍會常駐在背後執行
