上一篇文提到的是單一元件通訊用位址的計算，但一次只能控制單一接點的ON或OFF，在實用上有限。這裡所要研究的是元件群組通訊用位址的計算，所謂元件群組是指每8個單一元件組成的群組，可一次控制8個單一接點的ON或OFF，實用性較高
有關這部份的計算較複雜，有3組不同用途的元件群組，因次必須分開處理計算。而那兩本書中對這部份描述不深只有部分，兩本書中的元件群組位址有印刷錯誤互相矛盾之處，在參考其他資料後修正錯誤後完成這3組元件群組通訊用位址計算的問題

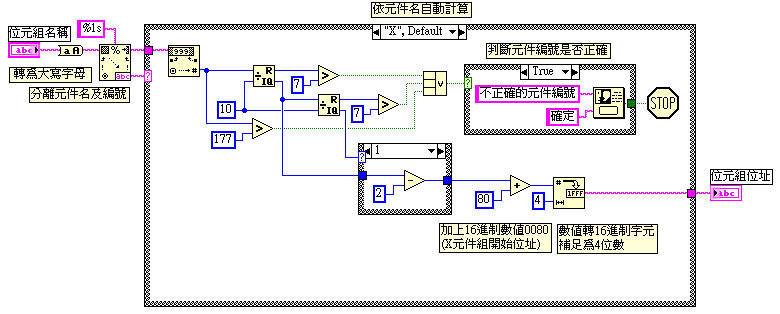

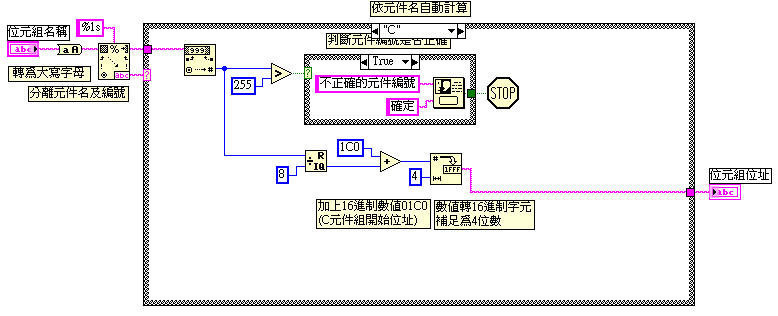

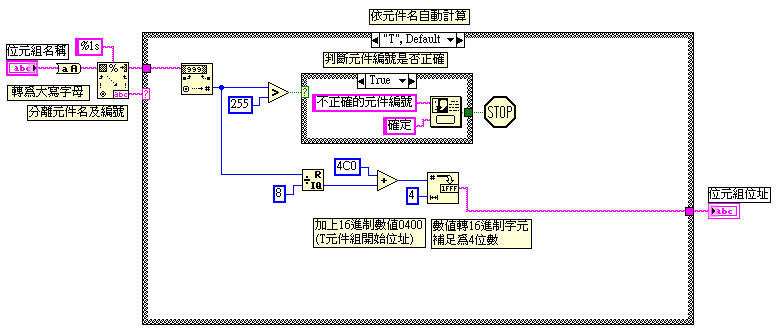

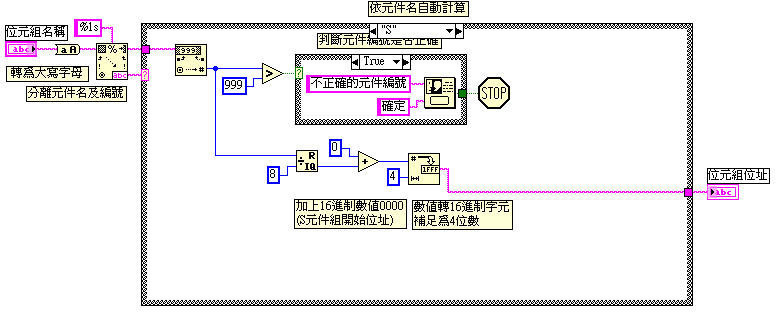

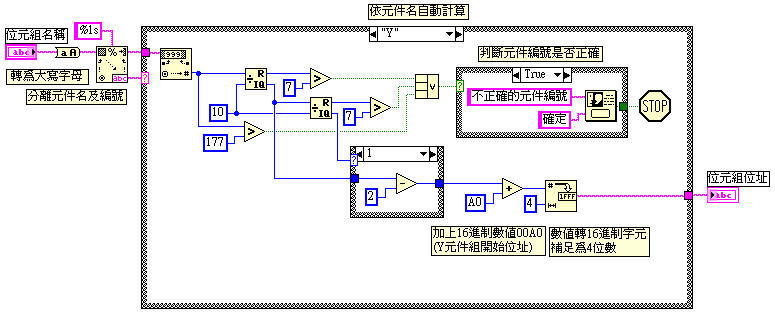

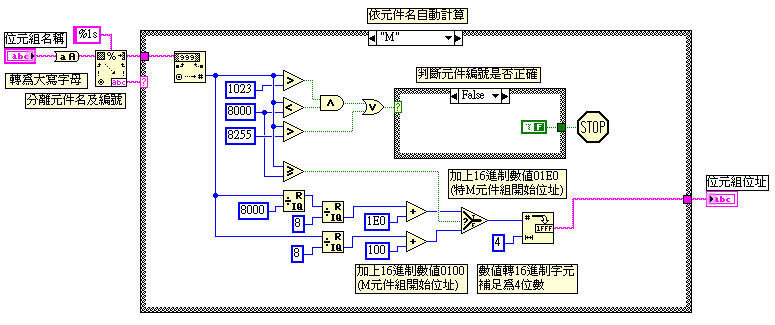

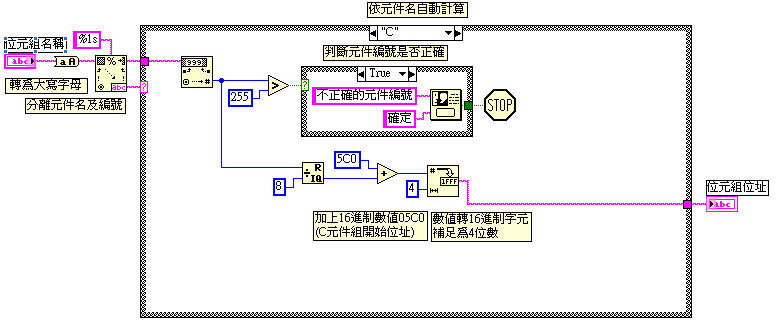

第一組：適用的接點是X、Y、M、S、T、C的讀取，Y、M、S的OUT、SET、RST的控制。在計算上自動判別輸入的元件編號為哪一群組，在換算為相對應的位址
第二組：適用的接點是T、C的OUT，和Y、M接點的PLS及PLF控制。計算方法和第一組差不多，只是位址不同

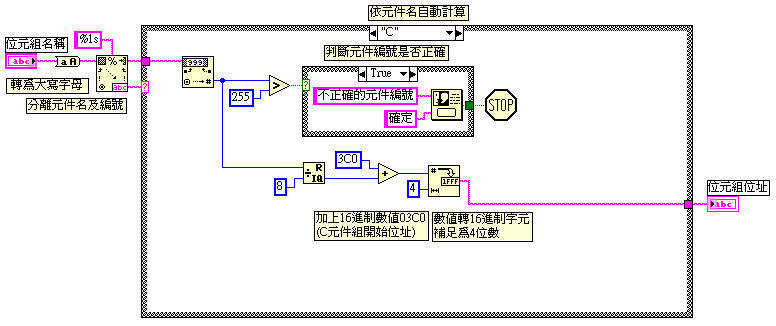

第三組：專用於接點T、C的RST，計算方法也和第一組差不多，只是位址不同
