對於你的問題，大概整理一下，如有問題再反應吧

問題整理：

1.有三顆燈 A B C

2.用亂數產生3個不重複數字(1 2 3)，順序由亂數決定，這3個數字分別對應到 A B C 那三顆燈

3.按下鍵盤 1 ～ 3 其中一個數字鍵，數字對應到的燈會亮

依照題目先在面板上放3個LED元件，另外放1個顯示按下哪個數字鍵的元件

程式用Flat Sequence Structure元件拆成兩段：

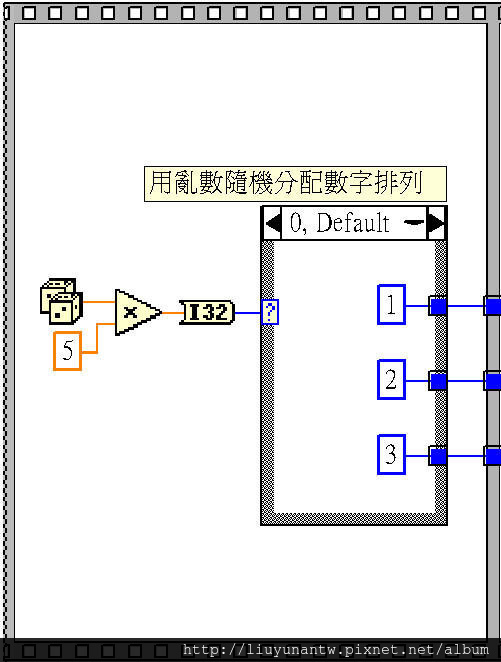

前段是亂數產生3個不重複數字

這部分原本在很多數字中要產生3個不重複數字時很簡單，但數字只剩3個時就變的很麻煩，照正常的做法可能會算很久

簡單點的方法是做一個包含數字(1 2 3)順序的1D陣列，再由亂數去隨機排列數字，但因為只有3個數字，A對應到2的機率比其他兩個數字大太多

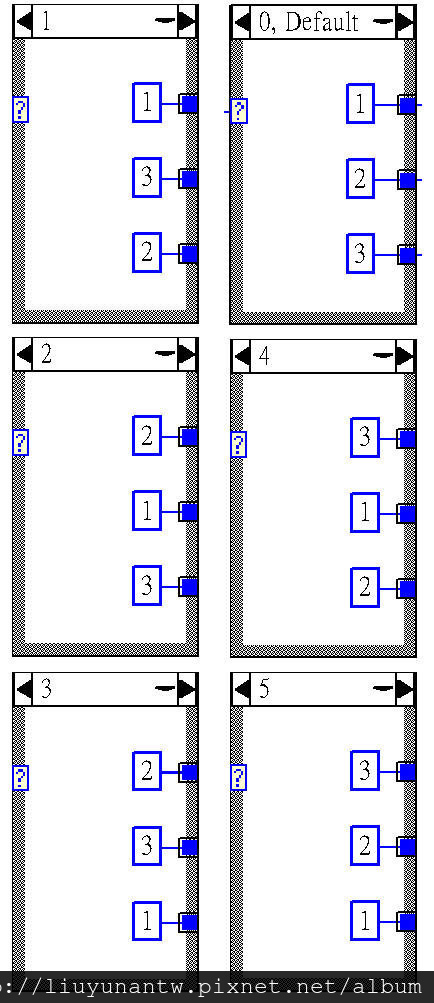

所以我用的是以Case Structure(條件選擇)元件做出數字組合的分配表，再由亂數選擇其中一組輸出，用意就是儘量避免同一燈號一直對應到同一數字

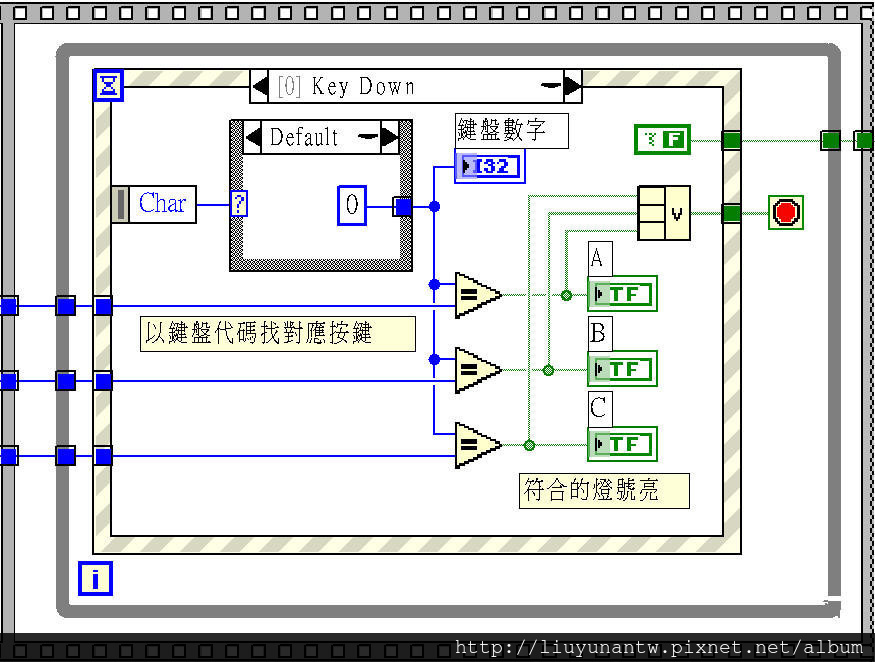

後段是偵測鍵盤動作，這裡一定要用Event Structure(事件觸發)元件來做，把元件設定為Key Down事件，在Char那一項輸出的是電腦鍵盤的'鍵盤代碼'

鍵盤代碼可在網路上找到

鍵盤數字1的代碼是49

鍵盤數字2的代碼是50

鍵盤數字3的代碼是51

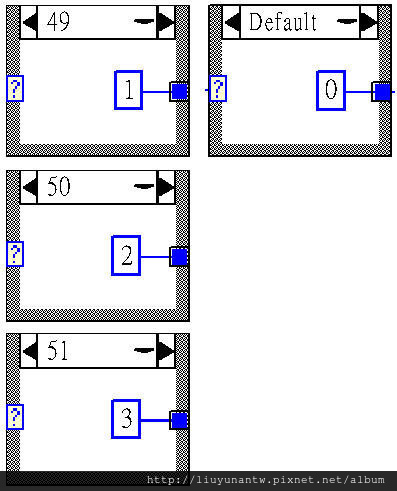

鍵盤代碼用Case Structure(條件選擇)元件來分組還原成數字，另外Case Structure元件要另外做出一個輸出為0的Default頁，避免按到其他按鍵時燈號會亮

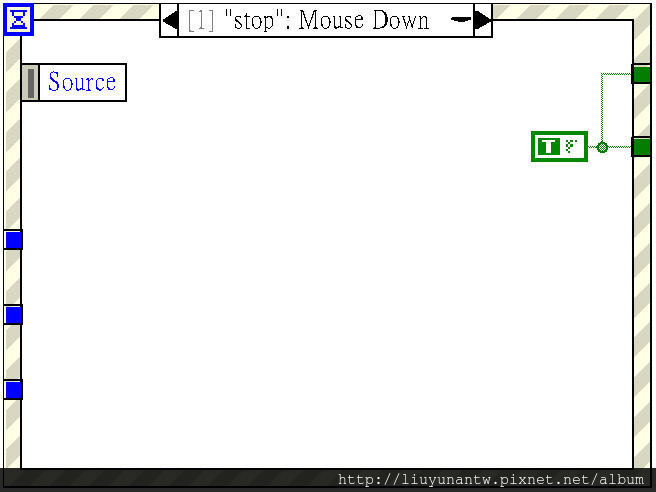

因為程式有用到事件觸發控制，所以程式迴圈也必需用事件觸發來停止

完成的程式
