問題：想要設計雨量偵測程式但不知從何著手，請問一下當雨量到達一定的量會量綠燈並有警戒聲，當雨量又達到一定水量會亮黃燈並有警戒聲，當雨量又達到一定水量會亮紅燈並有警戒聲，分三階段警戒

關於因為不知道你雨量偵測用的是甚麼硬體，所以雨量使用模擬的方式；另外三階段的警報聲也沒有指明是否要輸出到硬體，所以使用電腦輸出3種不同音高的間歇聲音代替警報聲

為了避免聲音輸出時影響到程式執行，程式採用主從架構來寫，主架構是雨量偵測，從架構是聲音輸出

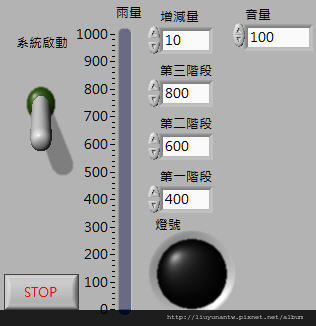

完成的程式面板：主要是模擬雨量變化的計量表，設定3階段警報的比較值和變化燈號

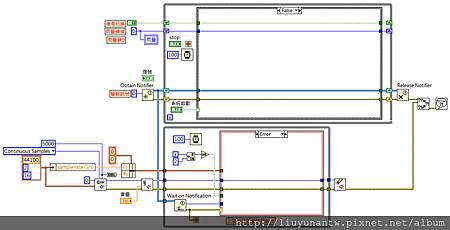

完成的程式：

程式分成上下兩個迴圈，上面迴圈是主架構，下面迴圈是從架構

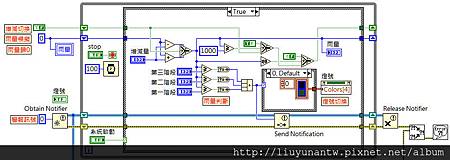

主架構迴圈的上半是模擬雨量變化，在系統啟動開關打開時，雨量按照設定的增減量上升，到達最大值時切換改成遞減下降，雨量就一直增減反覆

主架構中間是雨量3階段比較，每到達一階段數值加1；最低是沒有到達任何階段的數值0，最高是到達第3階段的數值3

比較後的數值輸出到從架構控制升音輸出，及控制燈號變化

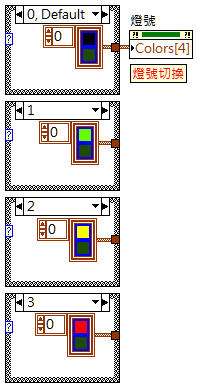

控制燈號變化使用LED元件的顏色屬性，在每一階段變化顏色

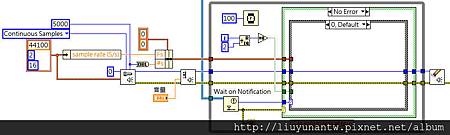

從架構是聲音輸出，迴圈外是設定輸出聲音的屬性，迴圈內是依收到的數值輸出間歇聲音

沒有到達任何階段時沒有聲音輸出

到達第一階段時，輸出低頻率的警報聲

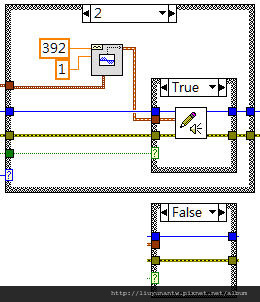

到達第二階段時，輸出較高頻率的警報聲

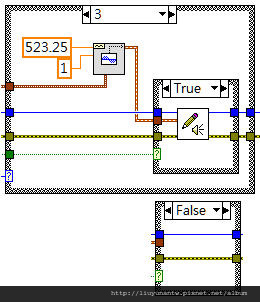

到達第三階段時，輸出更高頻率的警報聲
