關於調用元件屬性這類較深入的應用，台灣出版的書實在乏善可陳，相反的大陸可找到的書較多。真的想要深入研究LabVIEW，大陸"電子工業出版社"出版的"LabVIEW寶典"值得推薦，那一本在三民網路書店還訂的到

你要問的應該是如何調用XY Graph元件的屬性，因為用文字不好表達，所以搭配截圖說明：

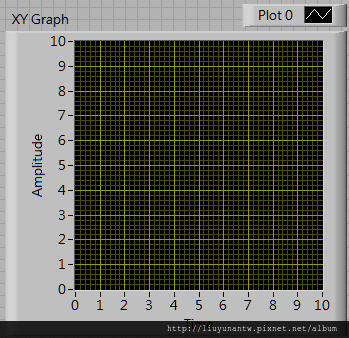

1.在面板區放一個XY Graph元件

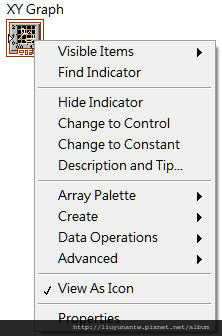

2.在程式區的XY Graph元件上方按滑鼠右鍵，會跳出一個選單

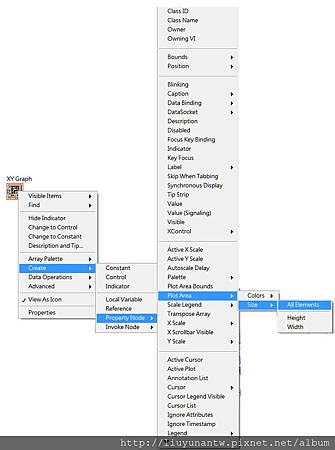

3.問題中第1個要調用的屬性是XY Graph元件圖表顯示的範圍大小，用途是用來要和圖表設定的座標值合併計算，算出每個座標刻劃等於多少螢幕像素。從按滑鼠右鍵跳出的選單中，選擇 Create / Property Node / Port Area / Size / AllElements那個屬性選項

4.會出現XY Graph屬性元件跟著滑鼠游標移動，找個位置按滑鼠左鍵，XY Graph屬性元件就會放在程式區

5.因為總共要調用2個屬性，所以把滑鼠游標移到XY Graph屬性元件中間的下方中央，XY Graph屬性元件中央會顯示上下2個控點，滑鼠游標也會變成有上下雙箭頭的形狀。這時按住滑鼠左鍵往下拉，可以隨意再拉出幾個要設定的屬性。問題中總共需要2個屬性，所以只要再拉出一個就好

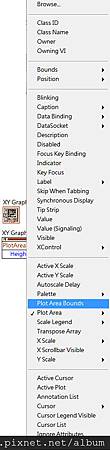

6.拉出的第2個屬性當然不是問題中要使用的，所以把滑鼠游標移到第2個屬性上方按滑鼠左鍵，同樣會跳出選單，從選單中選擇Plot Area Bounds那一項。Plot Area Bounds屬性是XY Graph元件圖表在螢幕上的座標值，輸出單位是像素

7.選擇完畢後就完成

至於其他屬性有什麼用？要如何用？很遺憾的到目前為止，我還沒有找到有哪一份資料或書本，有在詳細介紹全部元件的所有屬性。只能自己看LabVIEW的Help檔案再測試
