UCS座標切換到上視圖方向，畫一個正5邊形，這是正12面體底部第1個基準面

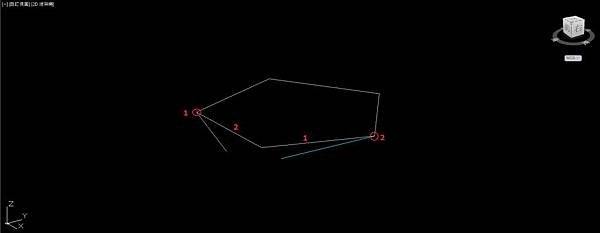

切換到輔助線圖層，以相隔的兩個端點，各畫一條直線垂直於相對的底邊

UCS座標切換，順序點選5邊形底邊端點，設定UCS座標Z軸向量方向；以垂直於底邊Z軸那條直線的端點為圓心，直線的另一端為半徑畫圓

UCS座標切換，順序點選5邊形另一邊端點，設定UCS座標Z軸向量方向；以垂直於Z軸那條直線的端點為圓心，直線的另一端為半徑畫圓；兩圓交點為12面體其中一面的端點之一

UCS座標切換，以3點方式順序點選基準面底邊的兩個端點和兩圓的交點，設定UCS座標平面

切換到主圖層，畫一個正5邊形，底邊和基準面重合，這是正12面體第2個面

UCS座標切換到上視圖方向；切換到輔助線圖層，分別從基準面的2個端點畫直線垂直於相對的邊，兩線交點是正5邊形外接圓圓心

以上一步驟畫出的交點為圓心，將第2個面環形陣列成5個

畫面切換到前視圖，UCS座標切換到前視圖方向；以左右兩平面上方邊線中點為基準，鏡射已完成的6個面

畫面切換到上一視圖的立體視角，UCS座標切換到上視圖方向；以底面畫出的外接圓圓心為圓心，旋轉鏡射後的6個面180度，完成正12面體

隱藏輔助線圖層，擬真觀看成果
