彈簧和螺旋這個東西在舊版的AutoCAD要畫3D圖不是容易的事

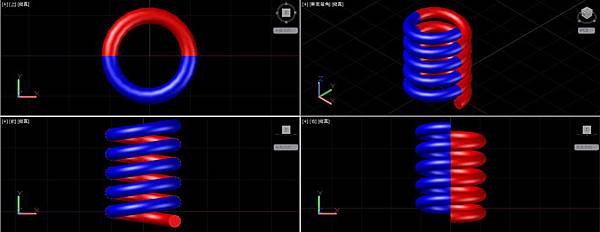

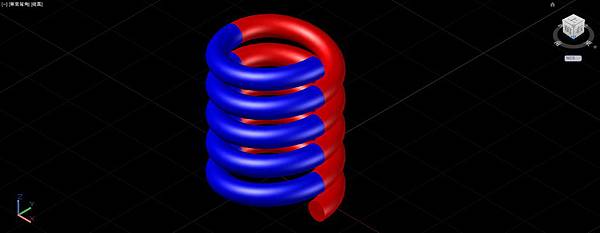

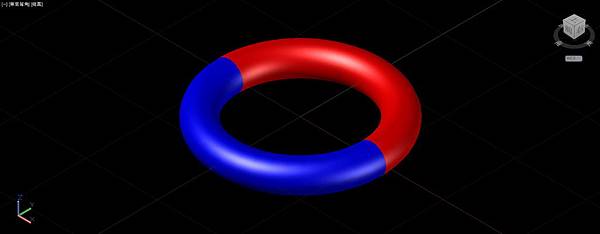

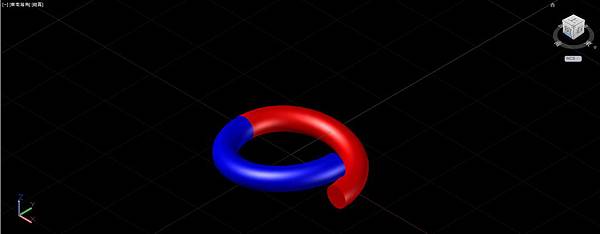

笨一點的方法是個別建立3D半圈的環形，再連接成完整的3D彈簧或螺旋
聰明點用掃掠的方法成型，但掃掠路徑的那條螺旋線，還是只能用一段一段畫再連接起來，或是借助AutoLISP來自動完成
新版的AutoCAD多了能參數式產生3D螺旋線的功能，在畫3D彈簧和螺旋確實省了不少事，但還是有不少問題。若要畫出尺寸精準的3D彈簧或螺旋，就必須一一排除那些問題

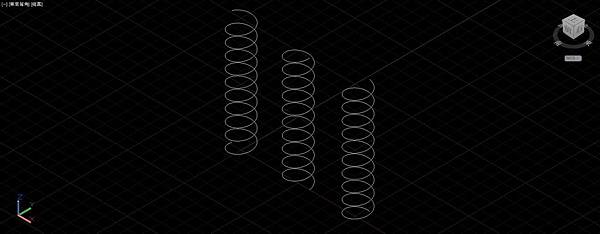

首先螺旋線的起點問題：先來產生幾條螺旋線，設定上下半徑相同圈數10圈逆時針方向
最左邊螺旋是開新3D圖檔後，沒有指定UCS座標建立的。注意一下螺旋線下方起點，不是在180度方向。大約落在165度到195度之間，尺寸為什麼說是大約？因為每次開新3D圖檔後，直接畫的螺旋線起點角度都不同。若只是隨便畫個3D螺旋線的示意圖是沒有差，若是要畫出精確的3D螺旋線就差很多了
中間螺旋是指定UCS座標為世界座標後建立的，注意一下螺旋線下方起點，準確的落在X軸的0度方向
最右邊螺旋是指定UCS座標為繞Z軸轉90度方向後建立的，注意一下螺旋線下方起點，是準確的落在轉向X軸的0度方向，也就是原先世界座標X軸的90度方向

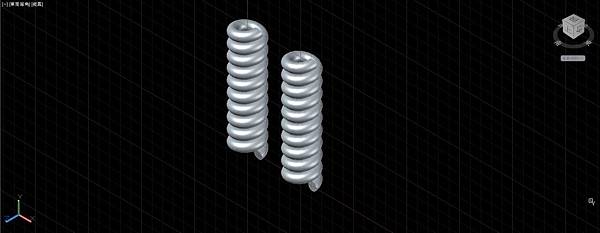

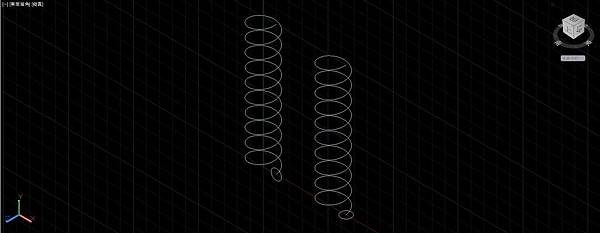

再來以螺旋線用不同方式建立3D彈簧
左邊對齊方式是截面自動垂直對齊螺旋線端點，基準點設在截面圓心
右邊對齊方式是截面不自動垂直對齊螺旋線端點，基準點設在截面圓心

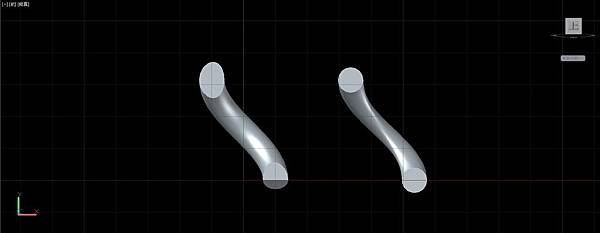

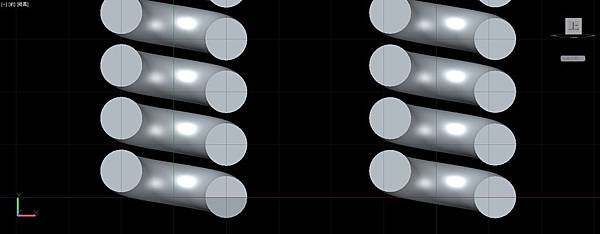

建立後的彈簧乍看之下沒有差別，對半剖開後截面就有差，左邊的截面已不是正圓型

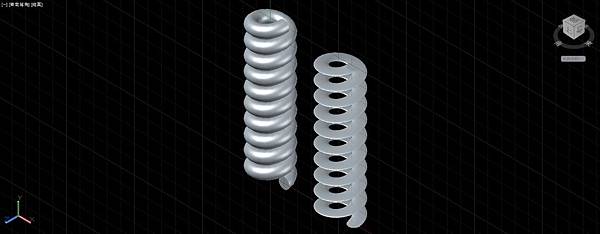

螺旋線的螺旋角加大後差距會更明顯，螺旋角設定為45度建立彈簧。右邊彈簧的截面還是正圓型，左邊彈簧的截面已經變成橢圓形

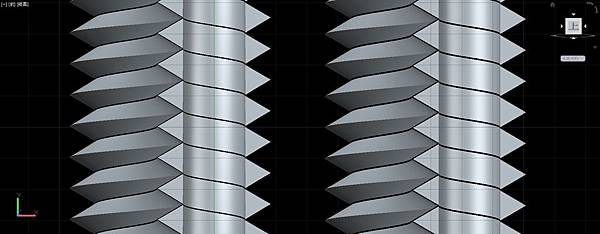

建立螺絲的螺牙時，因為螺旋線的螺旋角差異很小，所以看不出差別。左邊有截面自動垂直對齊螺旋線端點，可以稍微看出中心斷面不是完全的直線。右邊沒有截面自動垂直對齊螺旋線端點，中心斷面是完全的直線；或許有人覺得沒差，但在做差集或交集運算時就是成功失敗的關鍵
截面在螺旋線端點的相對位置，在指定截面不自動垂直對齊螺旋線端點時，產生的3D螺旋形狀會差很多，要特別注意這一點

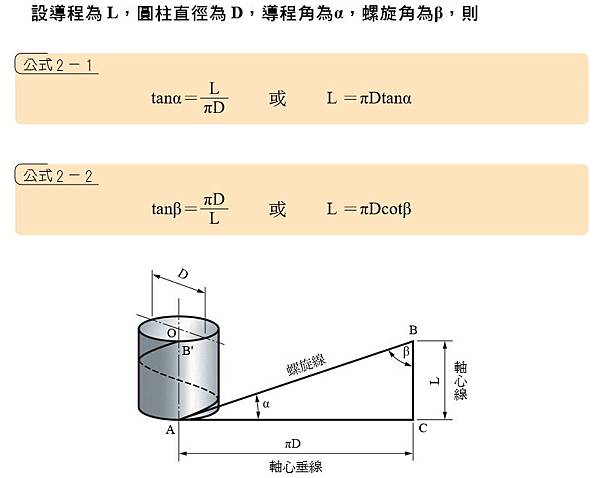

螺旋線沒辦法用指定螺旋角的方式產生，想要特定螺旋角的螺旋線只能用計算的方式，用公式算出每一圈的間距高度
算出的間距高度不可能完全照單輸入，小數點以下幾位一定會捨棄，不過至少能畫出極接近正確螺旋角的圖形

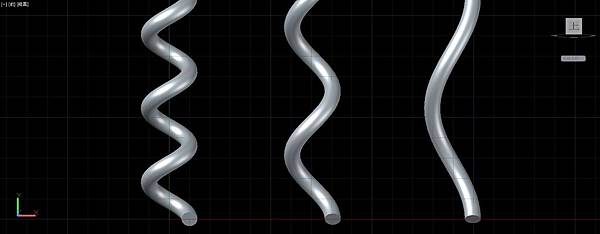

下圖由左至右分別為螺旋角60度、螺旋角45度、螺旋角30度
總結來說：
想要維持截面形狀正確的螺旋，在產生3D圖形時，就不要指定截面自動垂直對齊螺旋線端點的掃掠方式
截面高度大小不能大於或等於螺旋每一圈的間距高度，在掃掠時會運算失敗，總之就是避免掃掠時圖形自我干涉。因此要畫出正確的3D螺絲，螺牙截面的三角形要略小於螺距才能成功
