問題的VB程式語言：
For i = 0 to 199
x = i / 15
a = tanh(x) + cos(x)
y = a^3 + a
array [ i ] = y
next i
Graph (array)
轉寫的原理：
程式一開頭就是個For Loop迴圈，所以先放個For Loop迴圈，執行次數設為200，這樣For Loop迴圈內的 i 輸出是0 to 199
剩下的就是照程式逐行以LabVIEW的元件來表達計算式，要注意的是LabVIEW的三角函數計算必需做角度和徑度換算
圖形輸出的部分：原程式以Graph輸出圖形，這裡用Waveform Graph元件取代

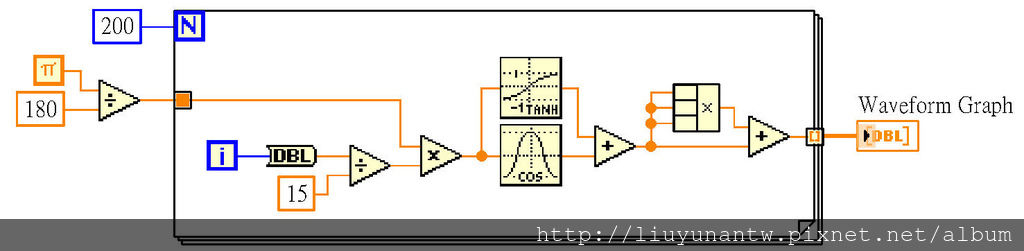

轉寫完成的程式

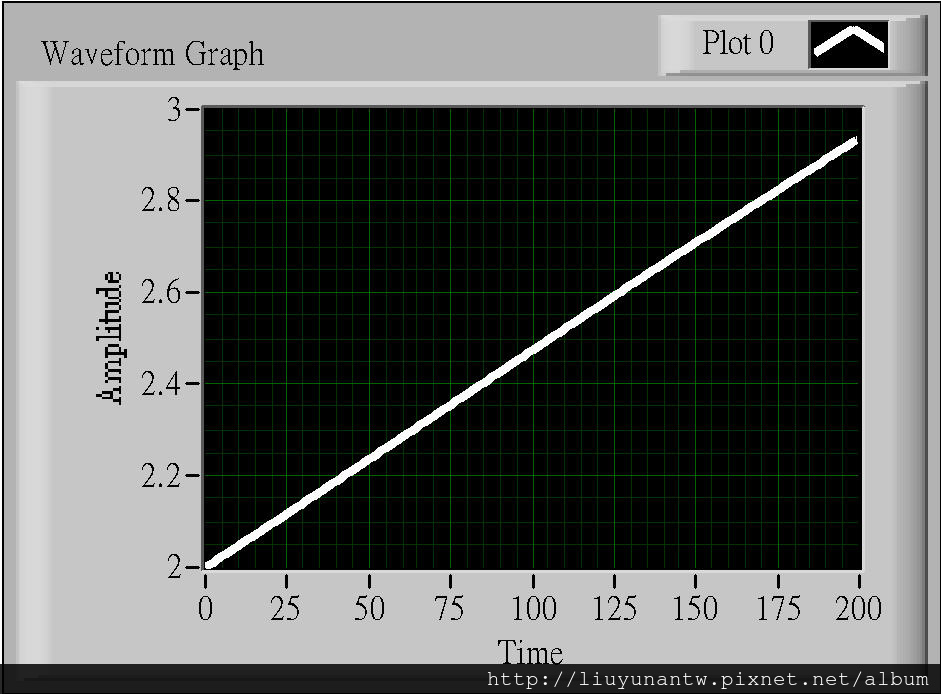

輸出的圖形

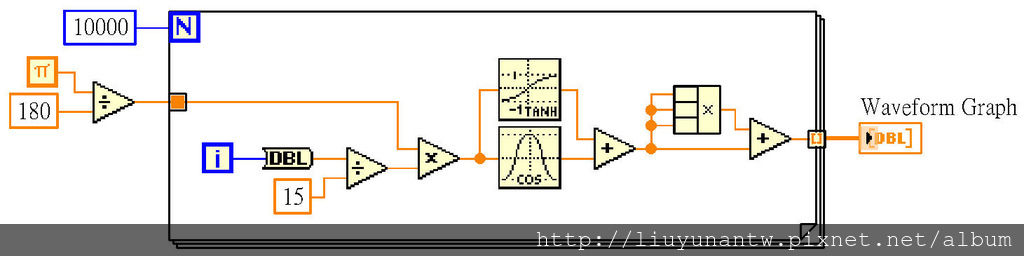

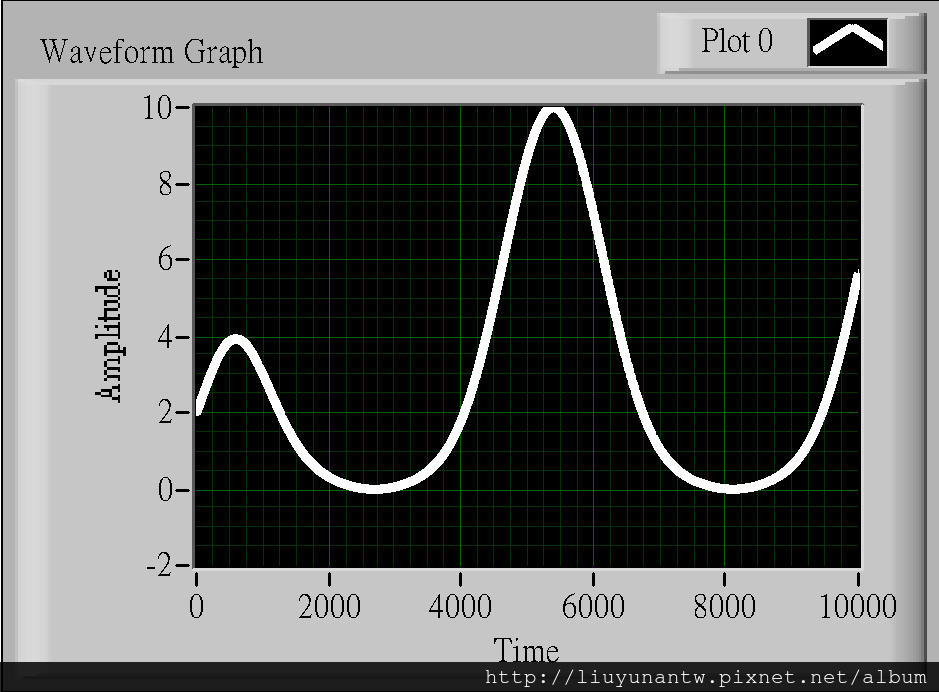

顯示的是整個函數圖的一部分，所以增加資料點數顯示完整的函數圖
