關於你的問題，只要用最基本的元件來組合需要的功能即可




邏輯元件搭配移位暫存器的組合，可以做出按一下只動作一次的按鈕

20111204-01

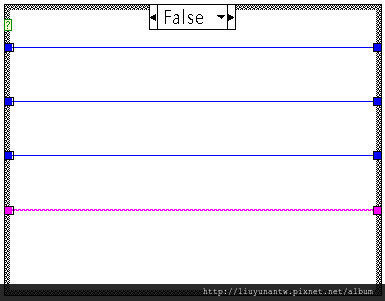

所有Case Structure元件的False狀態程式部分用同樣方式處理

20111204-02



20111204-03



20111204-04

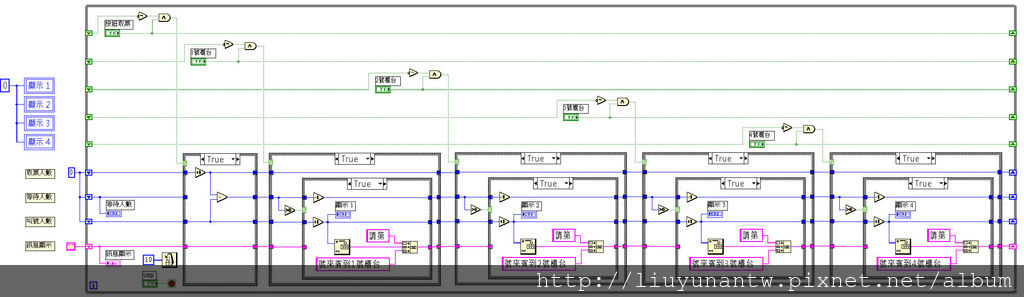

剩下的功能完全使用Case Structure按照開關順序排列寫好程式

20111204-05
