先聲明要用LabVIEW做這一題，要先準備幾項參考資料，連我也沒辦法記住那麼多的資料
1.SQL語法手冊：這一題建立表單部分是依靠SQL語法來完成，產生的表單要加上各種設定也是要依靠SQL語法來完成
2.和Access相關的SQL或VBA資料：Access資料表欄位的屬性設定有一定格式，且新舊版本有些微的差異，要設定前務必查清楚正確的變數名稱和設定範圍
再來最重要的一點：自訂名稱絕對不要使用到資料庫的保留字，保留字通常用在SQL語法或特定用途上，誤用保留字會使程式判斷為語法錯誤
保留字的種類項目請自行參考以上提到的兩份資料

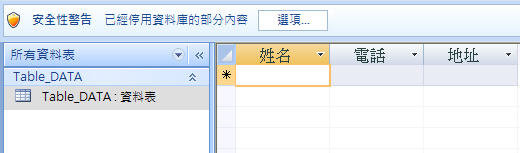

這個範例程式只用到簡單的設定，執行後會在程式的同一資料夾產生一個資料庫，資料庫內會建立一個空白表單，我把欄位屬性全設定為文字格式50字元寬度，建立的表單如下圖：
依版本的不同，較新版的Access在打開建立的資料庫時都會出現"安全性警告"，可以略過不管

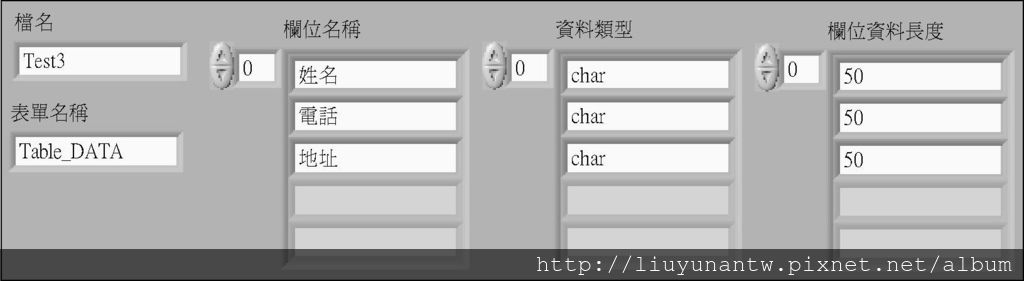

程式面板設定如下圖：
要注意檔名、表單名稱及欄位名稱絕對不要使用"保留字"

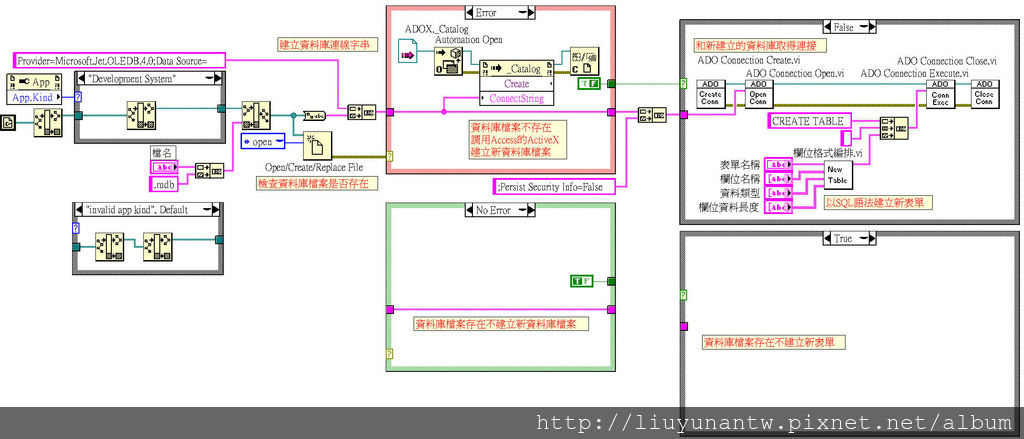

整體程式架構如下圖：
主要分成3大部分：
1.檔案資料夾路徑處理：主要是判斷程式所在的資料夾路徑，以便在同一資料夾建立檔案。因為我程式是放在LLB檔案內，所以多了一層的處理手續。若想要自行指定資料夾路徑，可以把這段程式拿掉
2.建立空白資料庫檔案：網路上有許多建立Access空白資料庫檔案的方法，但不是副檔名為mdb就算是Access檔案，因為Access無法打開的都是無效檔案。LabVIEW不存在直接建立Access有效檔案的方法，要建立Access有效檔案還是只能靠ActiveX來處理。這部分因為比較複雜，說明會寫多一點
3.建立空白表單：這部分使用LabSQL元件和SQL語法直接建立表單，因為可能會有許多欄位要設定，所以另外做了一個SubVI來處理欄位設定字串
以下分段解說3段程式：

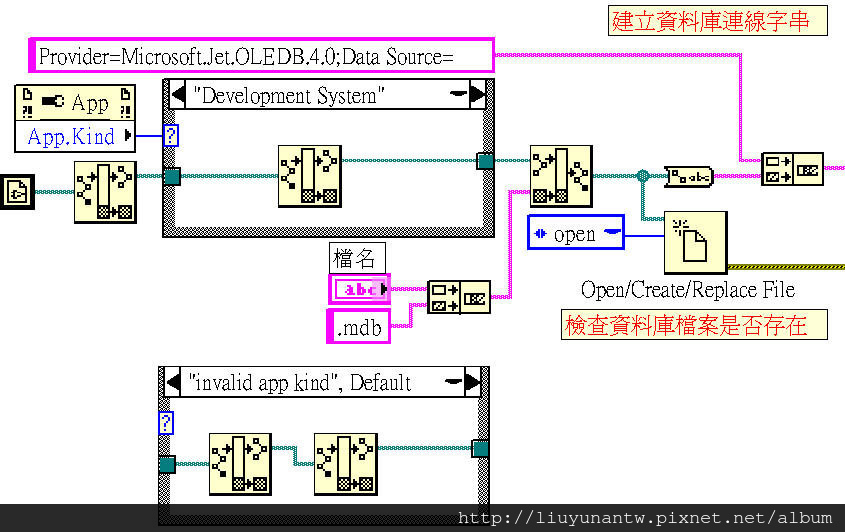

1.檔案資料夾路徑處理：
基本上資料夾路徑處理程式已經有固定的標準模式，按圖操作就不會出錯。這段程式會輸出"資料夾路徑"+"檔名".mdb的字串
產生的檔案路徑則以開檔的方式，先用來檢查同一資料夾內是否有相同的檔案，若有相同的檔案則後續程式不執行
2.建立空白資料庫檔案：
這段程式會用到標準格式的資料庫連接字串如下：
Provider=Microsoft.Jet.OLEDB.4.0;Data Source="資料夾路徑"+"檔名".mdb
所以要把檔案資料夾路徑結合處理，其中Microsoft.Jet.OLEDB.4.0是舊版Access在使用的，若要使用新版請自行參考資料
程式會用到ActiveX元件ADOX._Catalog，這個元件的調用方法請按照以下步驟執行：
a.先在程式面板放上一個Automation Refnum元件
b.在Automation Refnum元件上按滑鼠右鍵，從跳出的選單中點選Select ActiveX Class內的Browse...那一項

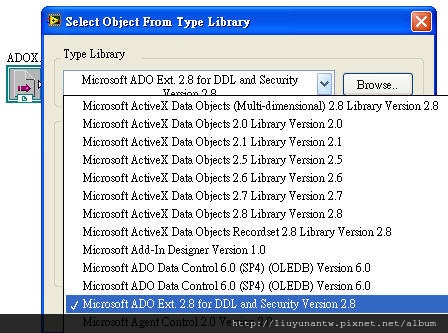

c.從跳出的視窗上方下拉式選單中，選擇Microsoft ADO Ext. 2.8 for DDL and Security Version 2.8那一項。這項目部分字串會因安裝的Access版本略有不同
d.在下方選單中選擇Catalog (ADOX.Catalog.2.8)，之後按OK完成。這項目同樣部分字串會因安裝的Access版本略有不同
e.接下來的步驟，因為我不想在面板上顯示ADOX._Catalog元件才進行處理，若覺得沒差可以不用做。在程式畫面的ADOX._Catalog元件上按滑鼠右鍵，從跳出的選單中點選Change to Constant完成

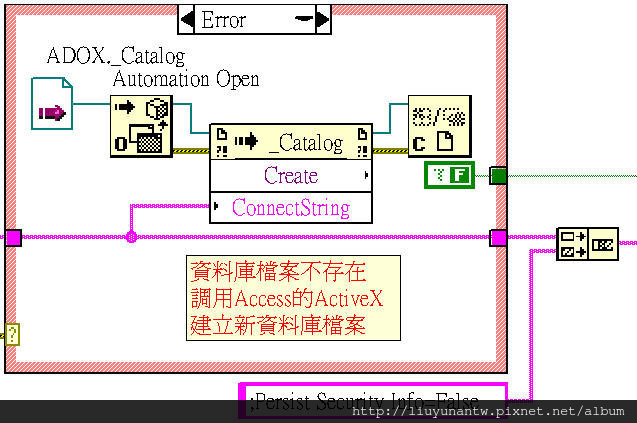

f.完成後ADOX._Catalog元件會成為如下圖的狀態
以完成的ADOX._Catalog元件加上標準格式的資料庫連接字串，完成建立空白資料檔案的動作。資料庫連接字串後續建立表單時還要用到，所以線要向後拉。接下來若表單沒有要做複雜的設定，則資料庫連接字串就這樣使用，若要做複雜的設定則資料庫連接字串後面再加上;Persist Security Info=False這一串文字
3.建立空白表單：
這段程式會用到標準格式的SQL建立表單語法
CREATE TABLE "表格名稱" ("欄位 1名稱" "欄位 1 資料種類"(資料長度), "欄位 2名稱" "欄位 2 資料種類"(資料長度), ... )
其中CREATE TABLE 後面的字串我另外做個SubVI處理，儘量避免造成欄位很多時的輸入錯誤

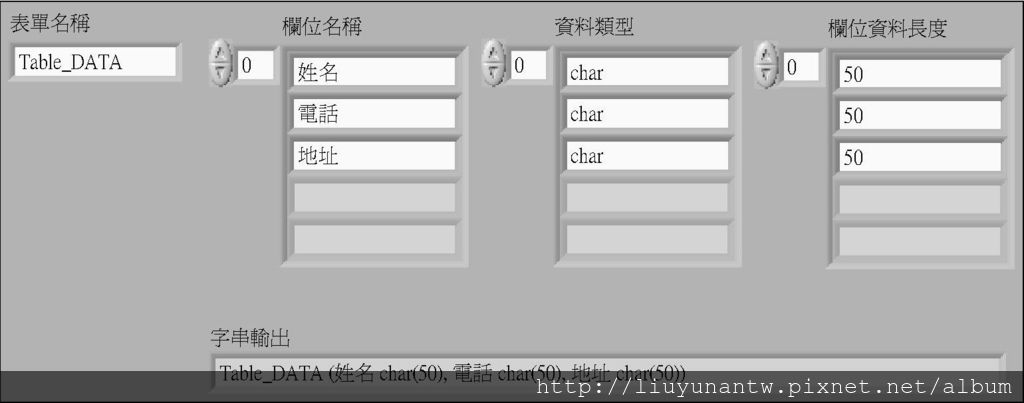

SubVI做成4個輸入1個輸出

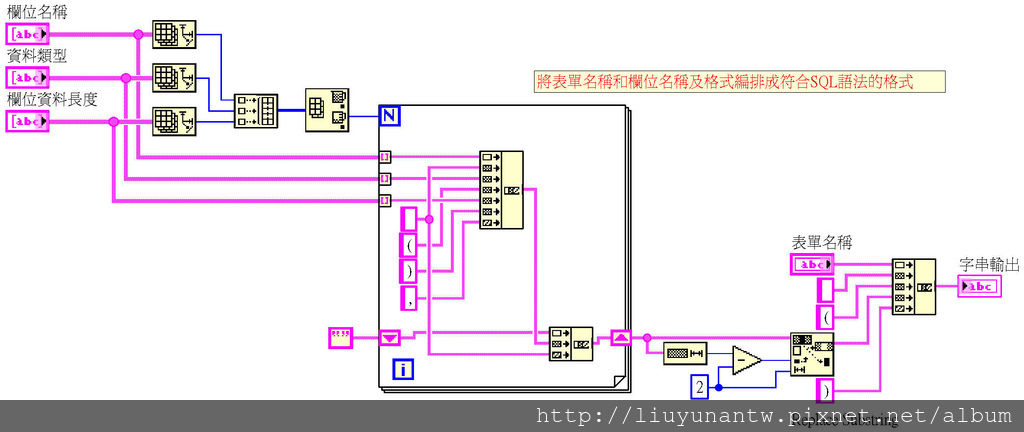

程式碼如下：
為避免陣列資料數量不一致，程式會以資料最少的陣列數量來處理。另外要注意程式中看似沒有的文字有輸入空白鍵

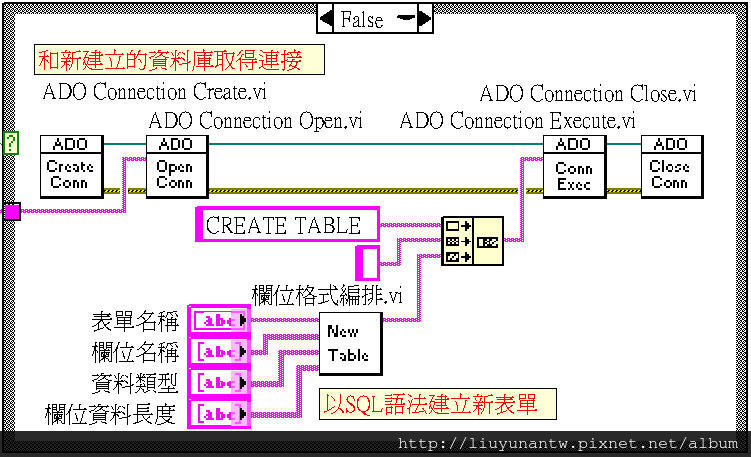

建立表單的部分使用LabSQL元件，先和新建立資料庫取得連接，再以SQL語法建立表單，最後再切斷和資料庫的連接
