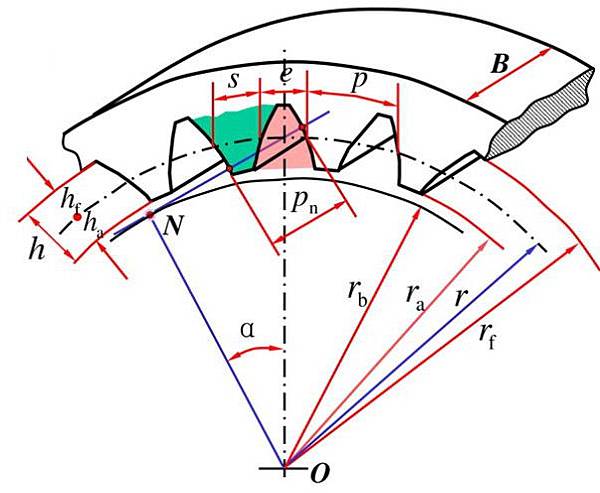

根據型錄資料，內齒輪齒數都相當大。齒頂圓和齒根圓的方向和正齒輪相反

基本畫法是先畫出正齒輪，再畫一個比齒輪大的圓柱，最後再用差集指令處理成形

選擇模數2齒數50的內齒輪來練習畫法

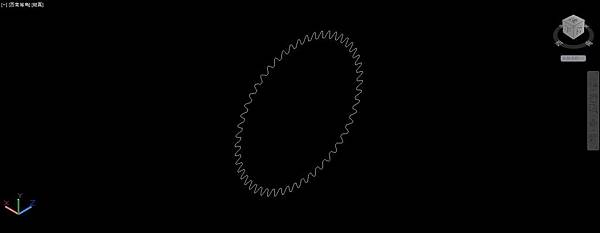

首先畫出模數2齒數50的正齒輪輪廓；原本齒頂圓半徑是節圓半徑加模數，這裡要改成節圓加(模數乘以1.25)。原本齒根圓是節圓減(模數乘以1.25)，這裡要改成節圓減模數

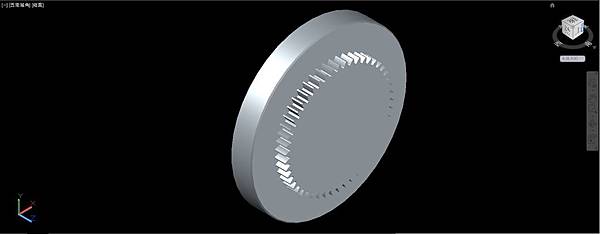

模數2內齒輪標準品的厚度是20，所以這裡正齒輪輪廓擠出高度要大於厚度，用擠出指令把齒輪輪廓擠出高度30成為齒輪實體；以齒輪的中心點為中心，按照型錄資料畫直徑150高度20圓柱，外緣邊線倒角

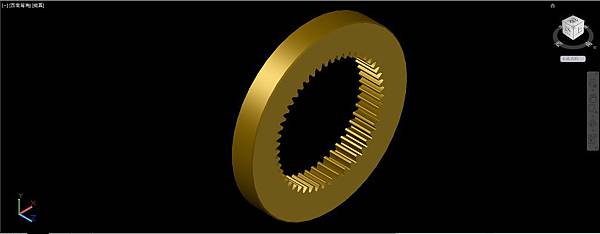

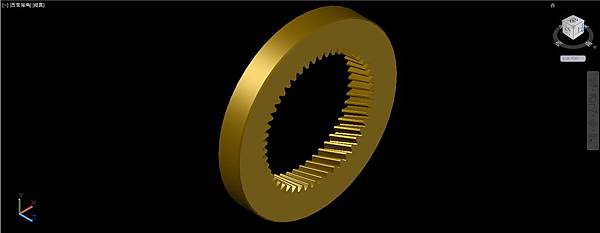

使用差集指令把圓柱減去齒輪實體完成內齒輪

螺旋內齒輪畫法差不多，也是先完成齒輪輪廓。不同的是不使用擠出指令成形，要使用掃掠指令成形，所以要在齒輪的中心點加上30高的垂直線

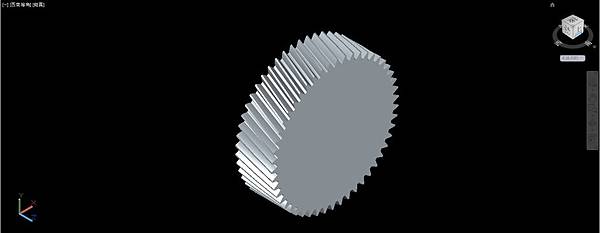

市售標準品的螺旋角都不大，幾乎都是右旋，很奇怪的都不是整數，換成10進制約19.5283度；把這螺旋角和擠出高度換算成掃掠時的扭轉角度約12.2度，使用掃掠指令設定扭轉角度12.2度，掃成螺旋齒輪實體

接下來同樣畫上圓柱，再使用差集指令來完成螺旋內齒輪

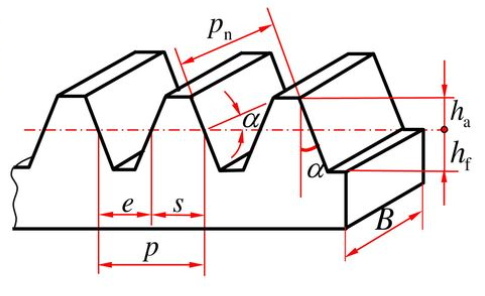

根據型錄資料，齒條的齒形不是漸開線，而是以壓力角為夾角的梯形。每一齒在約節圓線位置的寬度是模數乘以π，齒間距也不是整數，而是模數乘以2π

標準品的尺寸換算大約是(模數乘以10加模數乘以2)的距離為正方形截面的長棒切出齒形，長度常用的是約300、500和1000左右(以π乘上齒數後的大約尺寸，長度會更大)

選擇模數2長度約300的齒條來練習畫法

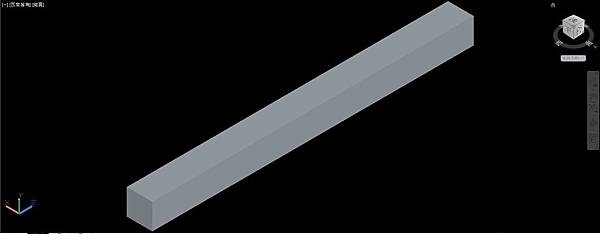

首先使用方塊指令按照型錄尺寸畫24正方長301.6的長條(長度約96π)

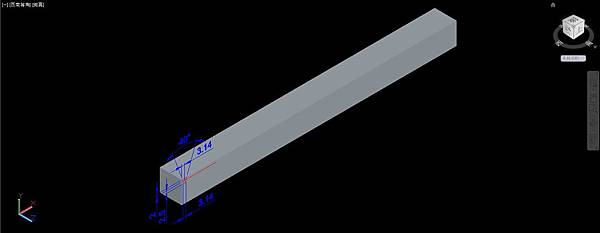

在長條正面依尺寸畫梯形的齒隙輪廓

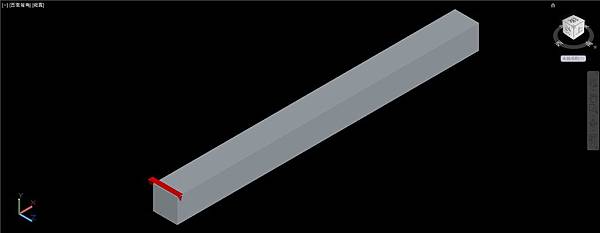

使用擠出指令，高度大於長條寬度，把齒隙輪廓擠成實體

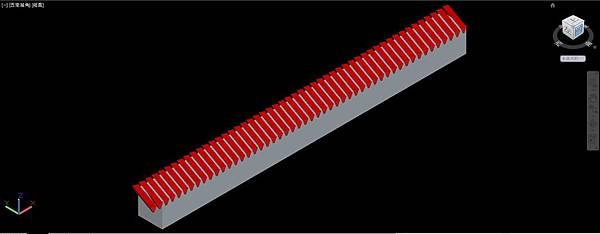

使用陣列指令，以2π為距離，把齒隙實體陣列成48個

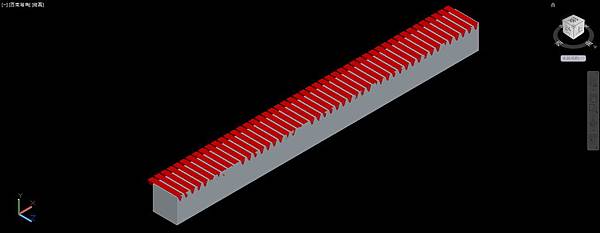

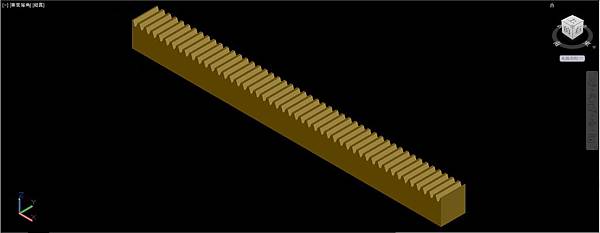

使用差集指令，把長條減去48個齒隙實體，完成齒條

模數2的螺旋齒條畫法差不多，不同的是齒隙輪廓，在約節圓線位置的寬度不再是等於π的3.1416，而是輪廓旋轉了螺旋角角度後的投影寬度。在這裡例子螺旋角19.5283度，投影後寬度剩2.9609；這邊不這樣處理，完成的齒形會比較窄，而齒隙會比較大

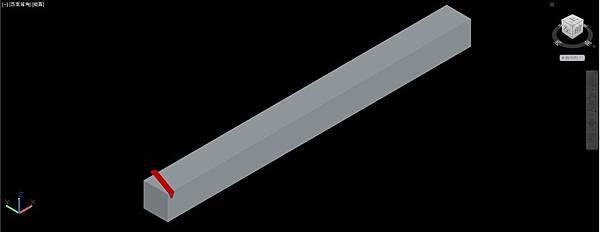

畫好齒隙輪廓後，一樣擠出成實體，不同的是擠出後要旋轉一個螺旋角角度。配合的螺旋齒輪標準品通常是左旋，齒條則是右旋，也就是向順時針方向轉

使用陣列指令，以2π為距離，把齒隙實體陣列成50個；再移動長條到被齒隙實體涵蓋的範圍內

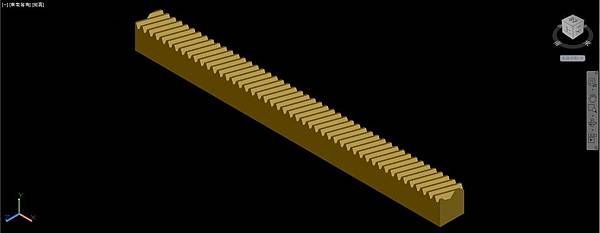

使用差集指令，把長條減去50個齒隙實體，完成螺旋齒條
