之前做這題目時Officec還是舊版，現在大約都是2007以上版本，副檔名格式都不太一樣，所以從頭解說做法

另外之前只有寫入1D陣列的一列資料，這次改成寫入2D陣列的整頁資料

為方便以後修改程式及提升效率，將整個程式拆成多個SubVI，要修改時只針對特定的SubVI修改即可

如何改變儲存格屬性在這一併解說，但沒必要時不建議這麼做。寫入儲存格屬性相當耗時，會拖垮整個程式效能

還有一個最重要的：若電腦安裝的是Excel 2007，請在指定檔案時，副檔名設定為xlsx。當然副檔名也可指定為xls，程式執行也不會出錯，但是用Excel打開檔案時就會多個討厭的對話視窗，按是就可以正常打開檔案

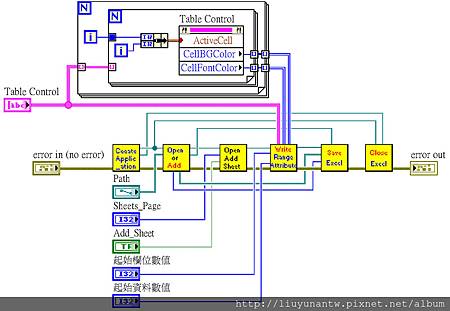

以下範例程式要寫入資料到Excel，同時改變儲存格的文字顏色及背景顏色，儲存格的顏色資料和資料來源的Table相同

整個程式分成幾個SubVI，現在由左向右分開解說

第一個SubVI，建立和Excel程式連接的基礎

1.第1步建立和Excel程式連接的基礎，這裡使用Automation Refnum這個元件來做，把Automation Refnum元件設定為Excel._Application，方法是在Automation Refnum元件上按右鍵，從跳出的選單中選取。這裡要選取的項目和舊版的稍有不同

2.第2步用Property Node設定是否要開啟Excel程式來打開檔案，由於我不希望每次執行這程式都會自動打開Excel程式，所以在Visible這裡設定為不開啟Excel程式

3.第3步同樣用Property Node設定取得Excel程式Workbook(活頁簿)的控制權

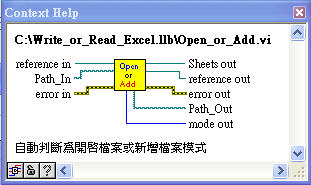

第二個SubVI，判斷是開啟現有檔案或新增檔案，判斷的方法使用錯誤控制。因為開啟現有檔案和新增檔案的存檔方式不同，需要送個信號給後面的SubVI

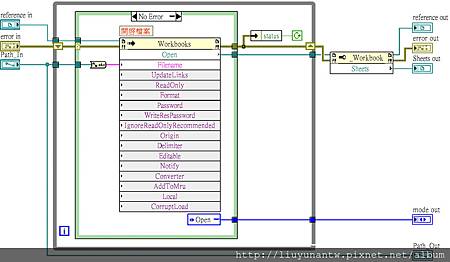

1.用迴圈用判斷是開啟現有檔案或新增檔案，預設用Invoke Node設定要打開的檔案，這裡使用Path元件來指定檔案路徑和檔名，基本上只要Excel程式可以打開的檔案都可以指定。若找不到檔案會產生錯誤，迴圈下一輪會到新增檔案模式

2.新增檔案不需指定檔案路徑和檔名，但在程式最後就需要指定，在後面存檔部分再解說

3.開啟或新增檔案後同樣用Property Node設定取得Excel程式Sheet(工作表)的控制權

第三個SubVI，設定要寫入或新增的工作表

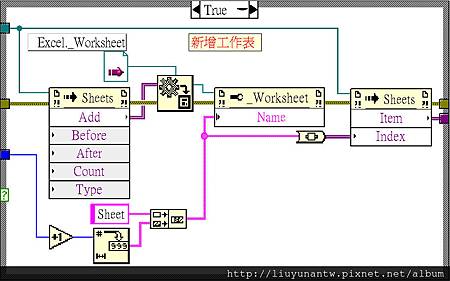

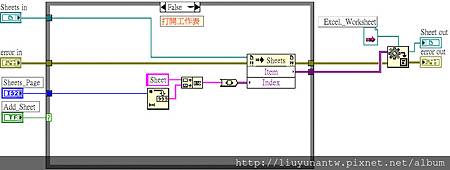

1.用Invoke Node設定要寫入的工作表。在這裡設定的是工作表的名稱，而不是工作表的順序編號。同時用Boolean元件控制新增工作表的動作，新增工作表後自動指定新工作表為寫入的工作表

2.為了後續處理要將到目前為止的資料轉換成Excel._Worksheet，方法一樣是在Automation Refnum元件上按右鍵，從跳出的選單中選取，再使用Variant To Data元件轉換資料

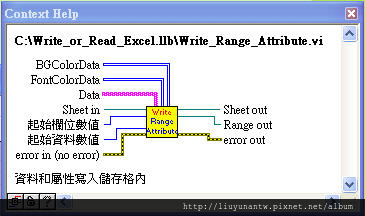

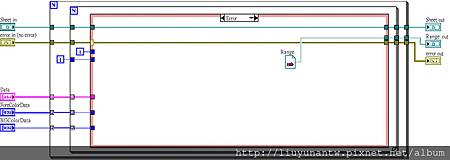

第四個SubVI，實際寫入資料到儲存格，因為寫入2D陣列的整頁資料，所以這裡用雙迴圈處理

1.到上一步為止已完整取得工作表的所有資料，再來就是指定寫入動作。這裡使用雙迴圈分解資料。數值換算成欄位名稱就使用"數值換算成Excel欄位名稱"那篇文章的程式來改造，換算為完整名稱，同時改造為可任意指定工作表其中一個位置的儲存格開始寫入資料

2.顏色轉換直接使用"LabVIEW和Excel的顏色轉換"那篇文章的程式做成SubVI

3.指定儲存格Range後再來是設定寫入資料，分別是寫入資料、文字顏色、儲存格顏色

第五個SubVI，是儲存檔案

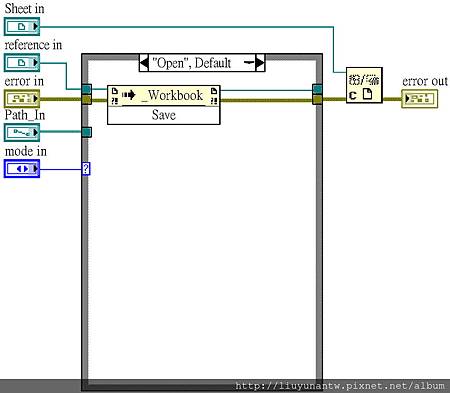

1.若是打開現有檔案的模式，就直接Save以打開的檔名存檔。但新增檔案的模式，因為一開始並沒有指定檔名，使用這個方法就會在Excel預設資料夾以Book1.xlsx為檔名存檔

2.新增檔案的模式要指定檔名存檔就一定要SaveAs另存新檔的方式存檔

最後一個SubVI，是切斷和Excel程式連接

最後看範例程式寫入的結果

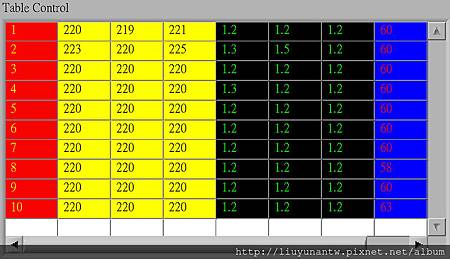

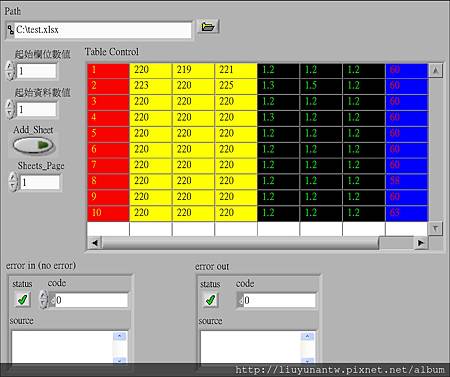

範例程式的資料

寫入的Excel檔案
