這次要處理的問題是：依照指定順序點亮LED燈

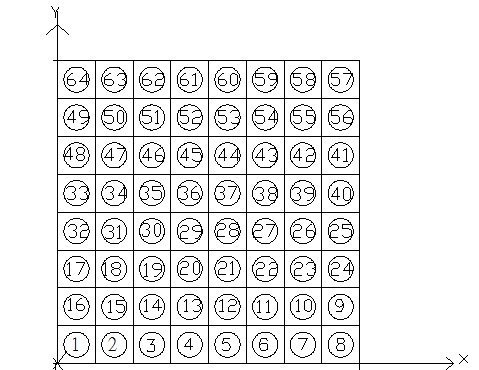

指定的順序如下圖顯示：由1號依序點亮到64號，在圖中可以看到不是按照常見的由左而右由上而下的順序，而是從左下開始左右反覆向上到左上為止。要達到這樣的需求可以用叢集(Cluster)或陣列(Array)來達成

因為考慮到這個程式以後可能會實際用到機器上，所以是用While Loop迴圈來做，這樣在機器故障時才有可能緊急停止程式

首先解說如何用叢集來寫這個程式：

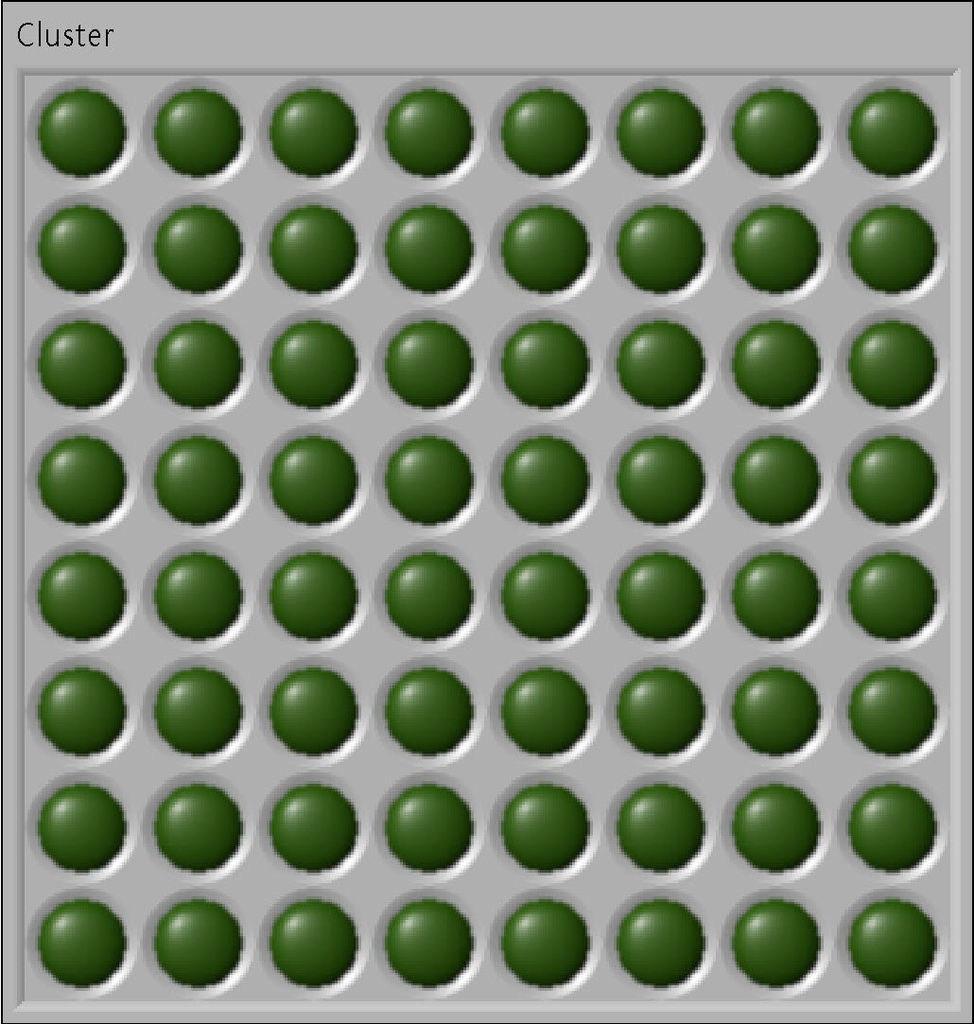

首先面板放上64個LED元件，排列好之後放到叢集內，如下圖

這時叢集內的LED元件順序不一定會符合程式需求，所以需要改變LED元件在叢集內的順序，這時可以在叢集邊上按滑鼠右鍵，從跳出的選單中點選Reorder Controls In Cluster...這一項

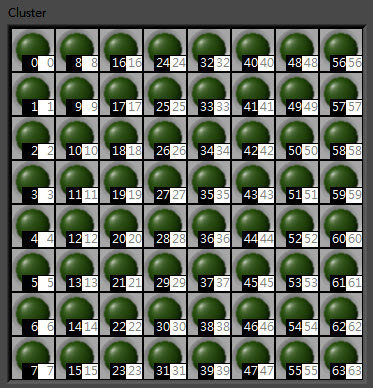

這時叢集內的LED元件會顯示順序編號，如下圖：可以看出圖上順序是縱排

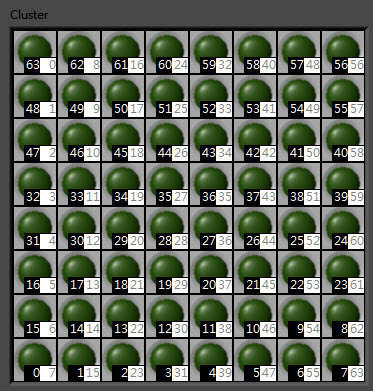

依需要的順序一一點選完成順序的重編，如下圖：按OK後就完成順序重編

程式部分反而比較簡單，只要1D陣列即可完成

特別要注意的是Array To Cluster這個元件，其中Cluster Size...這個屬性要從內定的9改成64，以配合叢集內的元件數量，否則會無法連線

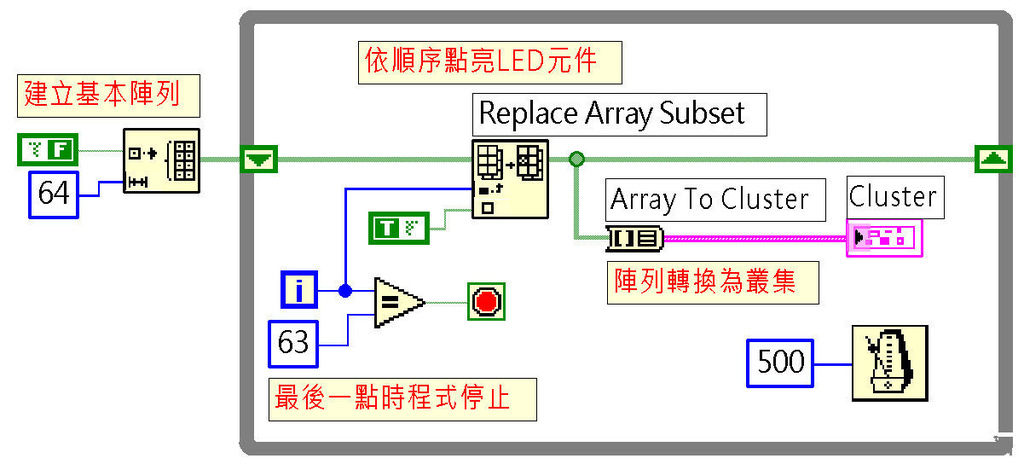

完成的程式如下

接下來說明如何用陣列來寫這個程式：

首先是在面板用LED元件來創建一個8*8的陣列，如下圖

再來程式的部分比較複雜，基本的原則是正確算出每一個要點亮的LED元件的座標索引值

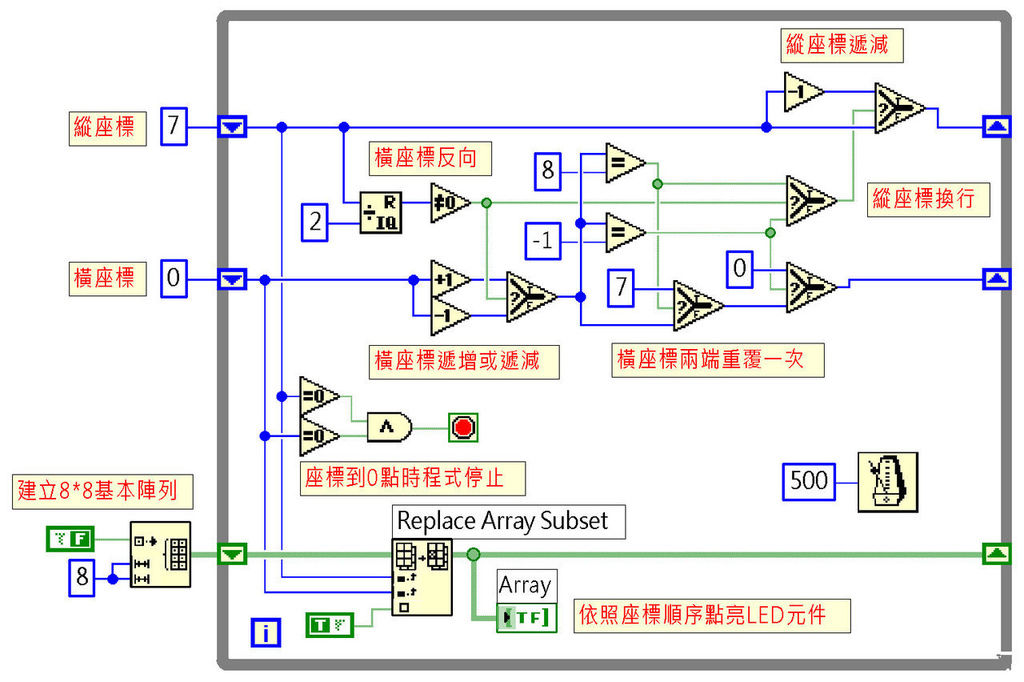

完成的程式如下
