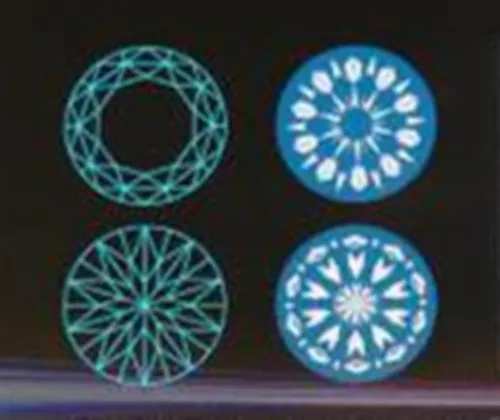

從10心1花的刻面圖來看，較複雜的是亭部刻面，冠部線條雖多但不會很複雜
視埠切換成"2D線架構"顯示模式，切換到"前視圖"方向；在主圖層畫粗胚輪廓，中心線對齊0點
切換到輔助線1圖層，畫參考線

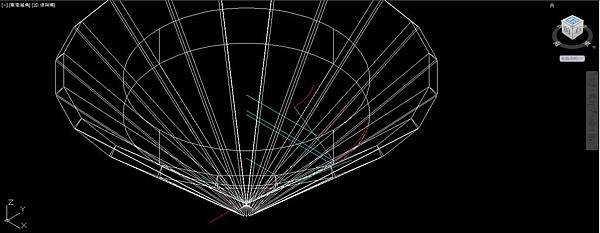

視埠切換到"東南等角"方向，UCS座標切換到"上視圖"方向；切換到輔助線2圖層，畫和Y軸平行直線，中點通過50度參考線下方端點。當作是切割輔助線5
以參考線1和粗胚中心線交點為中心，參考線1長度為半徑畫外接正10邊形。以同一中心為中心，正10邊形端點為半徑畫圓。把參考線1延伸到那個圓上
刪除正10邊形和圓；從粗胚中心線上方端點開始，以參考線和中心線的交點為中心，參考線端點為起點。使用"起點、中心點、角度"方式畫36度圓弧，當作是切割輔助線1到4；使用偏移指令把切割輔助線2往外偏移1，刪除內側那條弧線
切換到主圖層；使用迴轉指令把粗胚轉成實體
以3D聚合線連接粗胚下方端點、切割輔助線4的左端點和中點，畫三角形
以三角形下方端點為基準點，使用比例指令把三角形放大1.5倍。使用擠出指令把三角形往外擠出高度5，成為實體
以0點為中心，把三角形實體環形陣列成20個
使用差集指令把粗胚減去20個三角形實體，完成腰下刻面
以3D聚合線連接最下方水平參考線端點、倒數第2條水平參考線端點和切割輔助線4的中點，畫三角形；以0點和X軸為分界把三角形鏡射到另一邊
以2個三角形下方端點為基準點，使用比例指令把三角形放大1.5倍。使用擠出指令，設定推拔角度-15度，把2個三角形往外擠出高度5，成為實體
以0點為中心，把2個三角形實體環形陣列成10組
使用差集指令把粗胚減去20個三角形實體，完成第2組腰下刻面
以3D聚合線連接切割輔助線5兩邊端點和50度參考線上方端點，畫三角形
使用擠出指令把三角形往外擠出高度5，成為實體
以0點為中心，把三角形實體環形陣列成10個
使用差集指令把粗胚減去10個三角形實體，完成底部刻面
關閉輔助線1圖層；以以3D聚合線連接切割輔助線1兩邊端點和切割輔助線2中點，畫三角形
以三角形上方邊線中點為基準點，使用比例指令把三角形放大5倍。使用擠出指令把三角形往外擠出高度30，成為實體
以0點為中心，把三角形實體環形陣列成10個
使用差集指令把粗胚減去10個三角形實體，完成三角刻面
以3D聚合線連接切割輔助線2兩邊端點和切割輔助線1中點，畫三角形；以3D聚合線連接切割輔助線2兩邊端點和切割輔助線3中點，畫三角形
以2個三角形重合邊線中點為基準點，使用比例指令把三角形放大2倍。使用擠出指令，設定推拔角度-15度，把2個三角形往外擠出高度5，成為實體
以0點為中心，把2個三角形實體旋轉18度；以0點為中心，把2個三角形實體環形陣列成10組
使用差集指令把粗胚減去20個三角形實體，完成第2組和第3組三角刻面
以3D聚合線連接切割輔助線2中點，切割輔助線3中點和左端點，畫三角形；以3D聚合線連接切割輔助線2中點，切割輔助線3中點和右端點，畫三角形
以2個三角形上方端點為基準點，使用比例指令把三角形放大2倍。使用擠出指令，設定推拔角度-15度，把2個三角形往外擠出高度5，成為實體
以0點為中心，把2個三角形實體環形陣列成10組
使用差集指令把粗胚減去20個三角形實體，完成腰上刻面

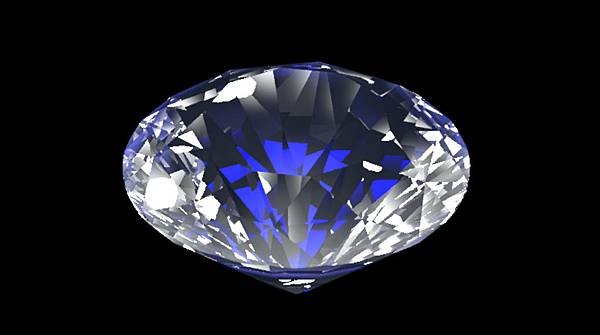

關閉輔助線圖層，視埠切換成"擬真"顯示模式，觀看成果
