關於你寄來的程式圖檔，由於圖上接點沒有註解，也沒有附上I/O列表，看了老半天才知道你的程式在做什麼動作
你的程式若要精簡，必需把一些時序重複的動作合併，合併後可以再裁掉一些不必要的計時動作
建議你有這類問題時，先簡單畫個動作時序圖，然後再查看有哪幾條並行的動作時序可以合併共用同一個輸出/入接點，程式就不會弄得很複雜

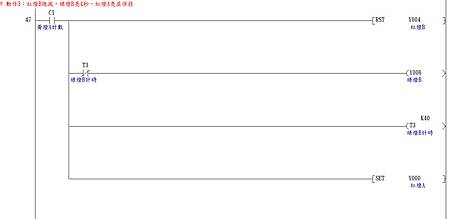

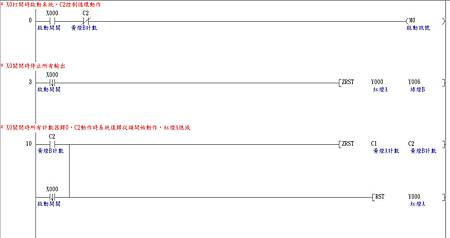

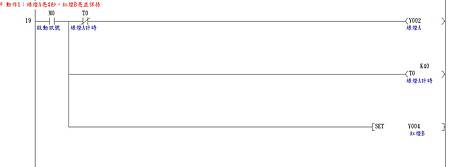

修改完成的程式如下：執行的結果和你寄來的程式相同，主要輸出入接點編號沿用你程式的編號，註解在程式圖內
X0：啟動開關
Y0：紅燈A
Y1：黃燈A
Y2：綠燈A
Y4：紅燈B
Y5：黃燈B
Y6：綠燈B
