Lensatic羅盤(透鏡式羅盤)說明
‧它的精確度和耐用性和其超高精度是軍事在陸地導航和作戰的首選
‧從-50°F至+150°F戰鬥測試、防震、防水和防砂功能
‧採用可透鏡來讀取方向，同時瞄準目標
‧使用透鏡式羅盤你只要瞄準向一個目標，並可立即轉移到下一個
‧夜光功能允許在低光照條件下導航和夜間導航
‧配有放大鏡，瞄準金屬線，並在度數和密位兩個刻度卡簧，以確保精確的讀數
‧銅感應阻尼系統變慢磁鐵的旋轉，而無需使用液體。當收納時，伸縮鏡頭鎖定錶盤寶石軸承減少磨損和破損
‧採用了“卡片”式羅盤設計，這使得可以單手操作
‧允許在全球範圍使用所造成的羅盤偏斜，幾乎沒有影響羅盤刻度盤精度
陸地導航講義所寫的Lensatic羅盤(透鏡式羅盤)特點，台灣買得到的中國製品大半都不同，大多是外觀很像而已。品質好一點的是羅盤內有注油維持穩定，金屬製底座，夜光功能不會很清楚，也沒有磁針鎖住功能，其餘功能至少還算正常。中國製品大多像下圖，在方位框的玻璃面板上的夜光線也不只一條

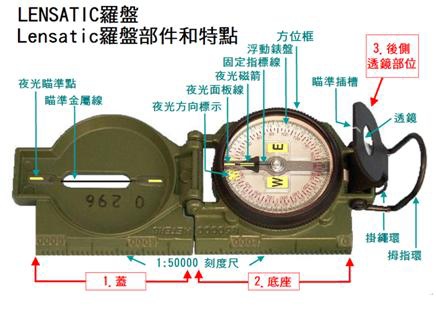

蓋 - 當閉合時保護本浮動錶盤和羅盤的其他部分
‧瞄準線 - 用準星與瞄準器，瞄準目標方位角
‧夜光瞄準點 - 在光線不足的條件下夜間導航使用。中國製品多數沒有這個功能
‧刻度尺 - 一個標準的1:5萬比例尺的地圖標尺，用於測量地圖上的距離。中國製品大多是1:2.5萬比例尺的地圖標尺
底座 - 羅盤的主體。如果因任何理由，透鏡式羅盤出現故障，底座將會是你希望仍能正常工作的一件
‧方位框 - 裝置旋轉時會和卡簧(別稱滴答器)定位；360°旋轉是120個刻度點擊(滴答)；每次點擊等於3°；中國製品幾乎都沒有像講義所寫的那樣發出滴答聲，定位時的手感也不是很明確
‧夜光面板線 - 用於在白天或夜間導航標記方向；中國製品除了原本那條長線之外，還有在右邊45°位置還有一條，形成長短兩條線。甚至還有在長短兩條線之外，又在長線左邊135°增加第三條短線的種類。問賣家都只說短線有很重要的功能，但到底是什麼功能卻說不出來。推測應該是為了晚上方便快速定位使用，若有人知道真正用途請不吝指教

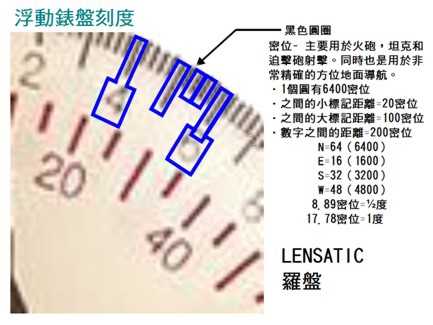

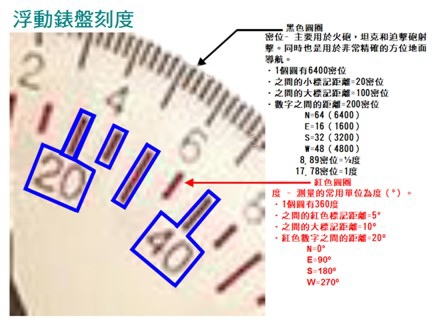

‧浮動錶盤 - 黑色刻度（密位），紅色刻度（度）；中國製的美式軍用指北針都是64-00密位刻度系統
‧夜光方向標示 - 在低光照或夜間條件下閱讀方位航向。中國製品有些沒有這功能，改成在方位框的玻璃面板上相對位置做一個小放大鏡功能
‧夜光磁箭 - 指向磁北
‧拇指環 - 用拇指持有羅盤
‧固定指標線 - 方位標示
‧掛繩環 - 帶子或繩子
注：羅盤故障的唯一方法，就是使用者誤用和濫用羅盤

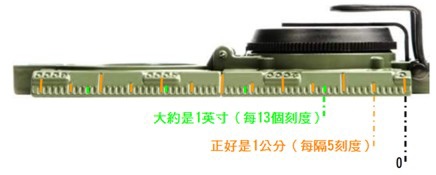

刻度尺
可在地圖上測量從“A”點到“B”點的距離
注：1:5萬比例尺在一個1:50,000地圖上使用，對每個邊緣刻度線表示地面的距離為100公尺（107碼）
後方部位透鏡 - 瞄準器
‧透鏡 - 用於讀取錶盤
‧後方部位 - 與前方部位金屬絲併用於瞄準目標
透鏡後準星也可作為一個鎖定錶盤寶石軸承的鎖定裝置，以防止磨損和關閉時撕裂。此外瞄準器必須打開超過45度，讓錶盤自由浮動
旅行時請確保瞄準器完全折疊起來，因為這將鎖定浮動錶盤和防止振動，以及保護表面玻璃和瞄準器被損壞
(中國製品的透鏡後準星沒有鎖定浮動錶盤的功能)
管理羅盤
當購買新的羅盤檢查…
‧錶盤不鎖死
‧瞄準金屬線沒有彎曲
‧玻璃等部位沒有破損
‧錶盤上的數字都清晰可辨
‧沿著已知方向的直線檢查準確性
- 丟棄任何類型擁有超過+/- 3°變化的羅盤
- 透鏡式羅盤的精確度為1/2度（使用密位刻度會更精準）
金屬和電力影響，這些來源影響指南針的使用過程中的性能
‧180英尺或55公尺 高壓輸電線
‧31英尺或10公尺 卡車、轎車、鐵絲網
‧6英尺或2公尺 獵槍
‧2英尺或1/2公尺 刀、手電筒、望遠鏡、照相機
‧英寸/公分 皮帶扣，迴紋針，飾品等
‧其它的距離 任何當地的地質磁性岩石
檢查羅盤
第一次獲得和使用Lensatic羅盤詳細的檢查是必需的。重要的適用性檢查概述如下：
目視檢查
‧羅盤應該被打開查看，玻璃蓋沒有破損，有暗影，或破裂，而且羅盤錶盤沒有鎖死
‧前蓋進行檢查，看是否蓋子瞄準線是否有缺失或彎曲。如果是，則使用開放的中心瞄準目標，而不是金屬線
‧透鏡應該平貼放在玻璃蓋。在玻璃蓋上指標線應平分瞄準插槽。然後，把羅盤關閉，但應注意的是，蓋上的金屬線也應平分瞄準插槽。(中國製品的金屬線大多對齊的不好，越便宜的越糟糕)
此過程將確保透鏡沒有彎曲。如果需要且可能的話，把透鏡適當的調整放回到正確位置
‧檢查羅盤的方位框周圍表面隆起；因為它旋轉時和卡簧可做一個獨特的點擊定位(發出滴答聲)。如果無法點擊定位，將不得不使用替代方法用於夜間方位設置；中國製品這一項可以略過不檢查，因為多數都不會有聲音，定位手感也不明確
維護
Lensatic羅盤是建立在試圖提高其使用年限而制定的詳細規格。堅持很簡單的維護步驟將顯著增加Lensatic羅盤的使用壽命。維護程序概述如下：
‧在淡水中沖洗。這是非常重要的，尤其是暴露於鹽水後
‧撣掉灰塵和污垢。確保方位框上周圍的“隆起”是沒有污物。檢查瞄準器的活動，以確保它是自由活動
校準
在良好的工作狀態羅盤是非常準確的，但應定期對已知直線的方向進行檢查。這個過程被稱為羅盤校準
‧請注意校準點的方位角。這是已知的磁方位從校準點到指定點
‧以利用貼近臉頰技術(托槍法或指槍法)（在本講義中後面詳細所述）從校準點投射到指定點的方位
‧請確保檢查你的眼鏡、手錶、戒指等，如果你在現場穿戴這些項目會使你的羅盤作用
比較方位：
‧如果您的羅盤投射方位大於校準點的方位，那麼你必須把這兩個方位（校準點值）之間的差值增加到你計算的磁方位
相反的，你還必須確保你從一個實際的羅盤（磁）方位轉換為網格方位時減去這個值
‧如果你的羅盤投射方位小於校準點的方位，那麼你必須從你計算的磁方位減去這兩個方位（校準點值）之間的差值
相反的，你還必須確保你從一個實際的羅盤（磁）方位轉換為網格方位時，增加這個值
