幾年前我在處理這個問題時到處都找不到資料，後來在某論壇的前輩回覆文章中找到可能的問題點。本想說測試後若有問題再請教，因為文章中很多細節沒有任何說明，之後就看到了以上的回覆。我連再請教整理資料的興致都沒了，拖到現在才整理當時的資料

當時所找到的問題點：

1.讀取的階層不夠深入；Excel檔案的結構階層有哪些？這一點微軟沒有足夠的中文資料可以參考，LabVIEW中文書或網站幾乎都沒有提到要如何讀取Excel檔案儲存格的最深層資料，我這篇文章大概是第一個寫這個問題的

2.Excel只支援指定範圍讀取資料，要讀取儲存格屬性資料只有逐格讀取這個唯一方法

實際程式要怎麼寫？只要將"指定路徑沒有檔案時自動新增Excel檔案及改變儲存格屬性"那篇文章的程式做修改即可使用。同樣沒有必要時不建議讀取儲存格屬性，讀取儲存格屬性相當耗時，會拖垮整個程式效能

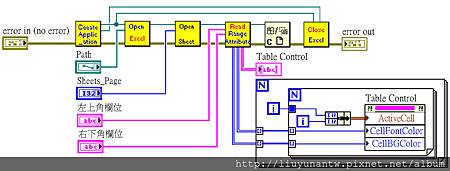

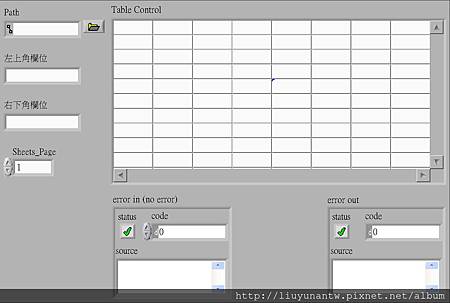

以下範例程式要讀取"指定路徑沒有檔案時自動新增Excel檔案及改變儲存格屬性"那篇文章程式建立的Excel檔案資料，同時讀取儲存格的文字顏色及背景顏色，在LabVIEW的Table顯示的顏色結果和Excel檔案相同

整個程式分成幾個SubVI，現在由左向右分開解說

第一個SubVI，建立和Excel程式連接的基礎

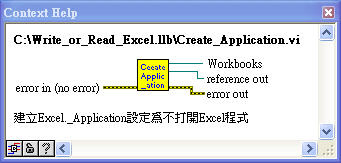

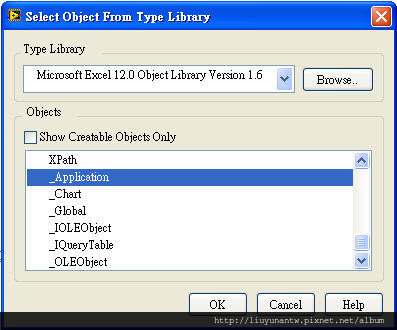

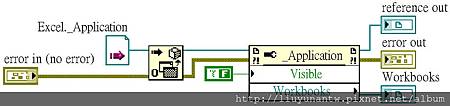

1.第1步建立和Excel程式連接的基礎，這裡使用Automation Refnum這個元件來做，把Automation Refnum元件設定為Excel._Application，方法是在Automation Refnum元件上按右鍵，從跳出的選單中選取

2.第2步用Property Node設定是否要開啟Excel程式來打開檔案，由於我不希望每次執行這程式都會自動打開Excel程式，所以在Visible這裡設定為不開啟Excel程式

3.第3步同樣用Property Node設定取得Excel程式Workbook(活頁簿)的控制權

第二個SubVI，開啟現有檔案

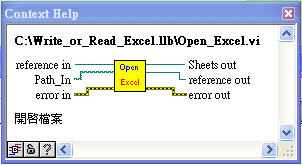

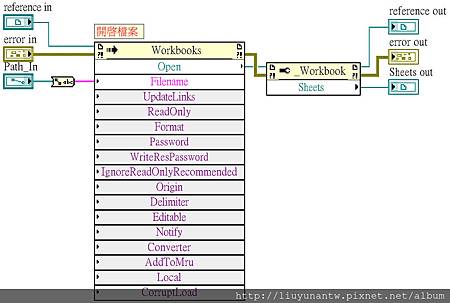

1.用Invoke Node設定要打開的檔案，這裡使用Path元件來指定檔案路徑和檔名

2.開啟檔案後用Property Node設定取得Excel程式Sheet(工作表)的控制權

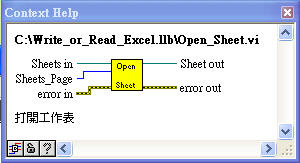

第三個SubVI，設定要讀取的工作表

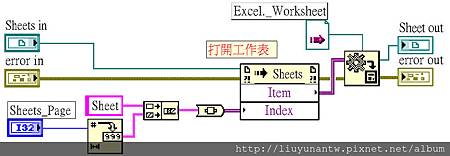

1.用Invoke Node設定要讀取的工作表。在這裡設定的是工作表的名稱，而不是工作表的順序編號

2.為了後續處理要將到目前為止的資料轉換成Excel._Worksheet，方法一樣是在Automation Refnum元件上按右鍵，從跳出的選單中選取，再使用Variant To Data元件轉換資料

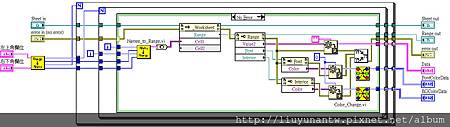

第四個SubVI，實際讀取儲存格資料，因為讀取整頁的資料後是2D陣列，所以這裡用雙迴圈處理

這裡使用到幾個子SubVI

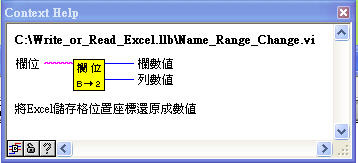

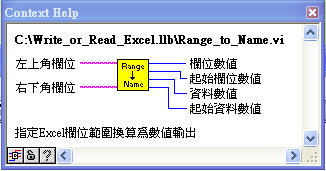

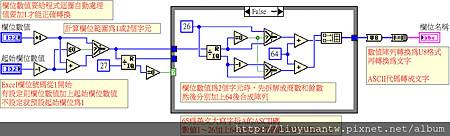

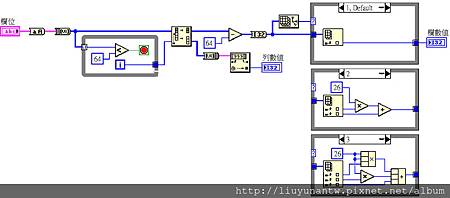

a.將指定儲存格座標還原成數值

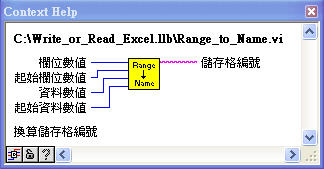

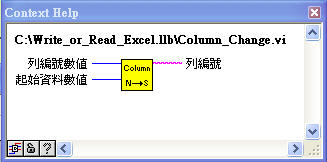

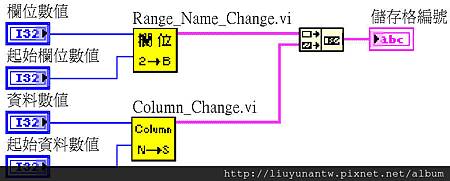

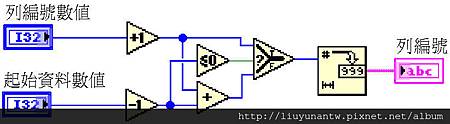

b.將數值換算成儲存格編號

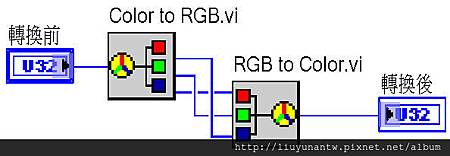

c.LabVIEW和Excel的顏色轉換

先將指定儲存格座標還原成數值，分別設定雙迴圈的執行次數

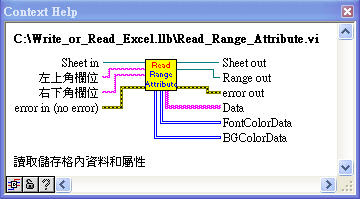

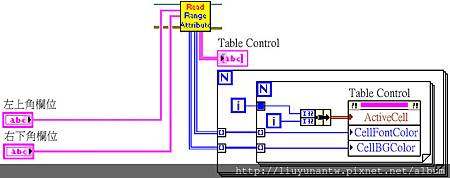

指定儲存格Range後再來是讀取資料，分別是讀取資料、文字顏色、儲存格顏色

讀出的資料要再另外分別設定給Table

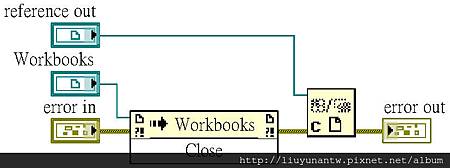

再來使用Close Reference關閉對工作表的控制權

最後一個SubVI，是切斷和Excel程式連接

最後看範例程式讀取的結果

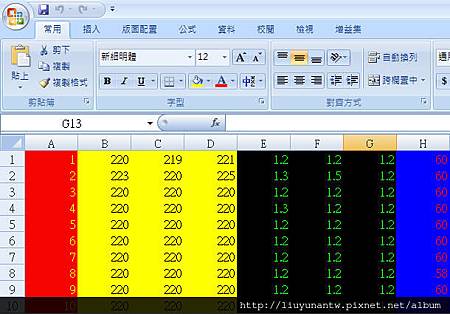

要讀取的Excel檔案

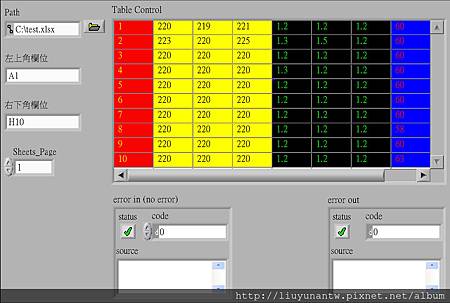

讀取的結果
