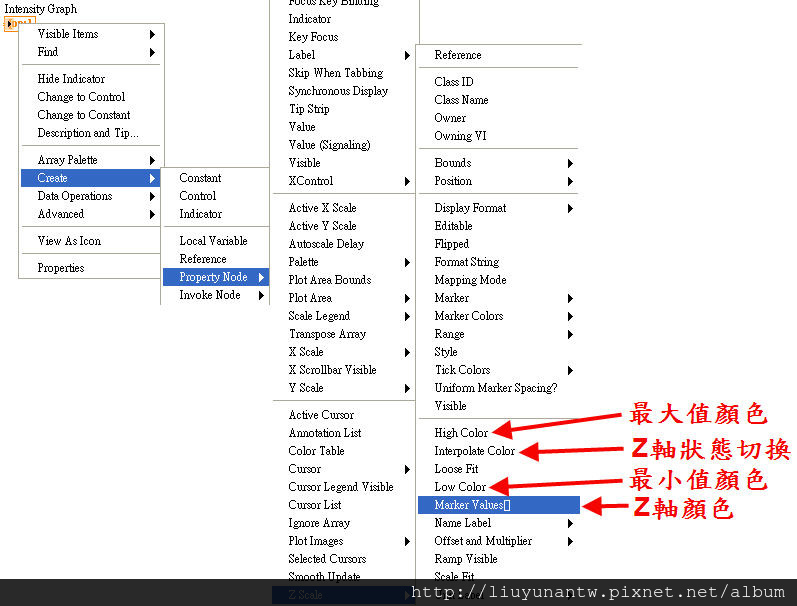

改變Intensity Graph元件的Z軸顏色需要調用Intensity Graph元件的屬性,在Intensity Graph元件上按滑鼠右鍵,從跳出的選單選擇相關的屬性,如下圖

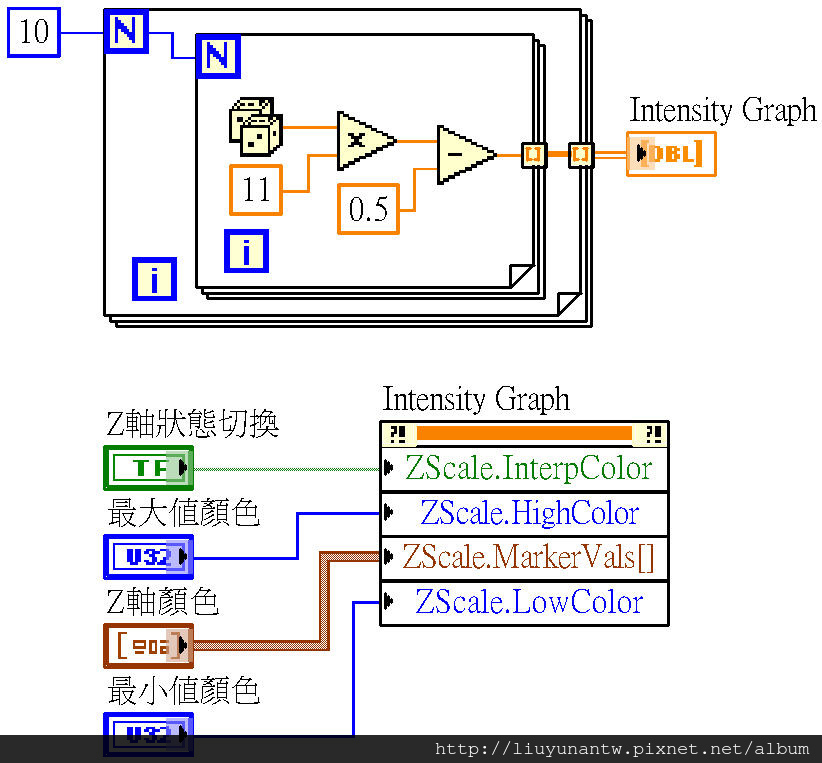

範例程式如下圖
因為不可能記得每種顏色對應的數值,顏色輸入的部分使用Color Box元件
Z軸顏色設定有特定的格式,是由2個數值組成的叢集所構成的陣列。叢集內索引值0的是Z軸座標數值,索引值1的是座標對應的顏色。Z軸座標數值可以是整數或浮點數,顏色輸入可以用Color Box元件取代
執行畫面

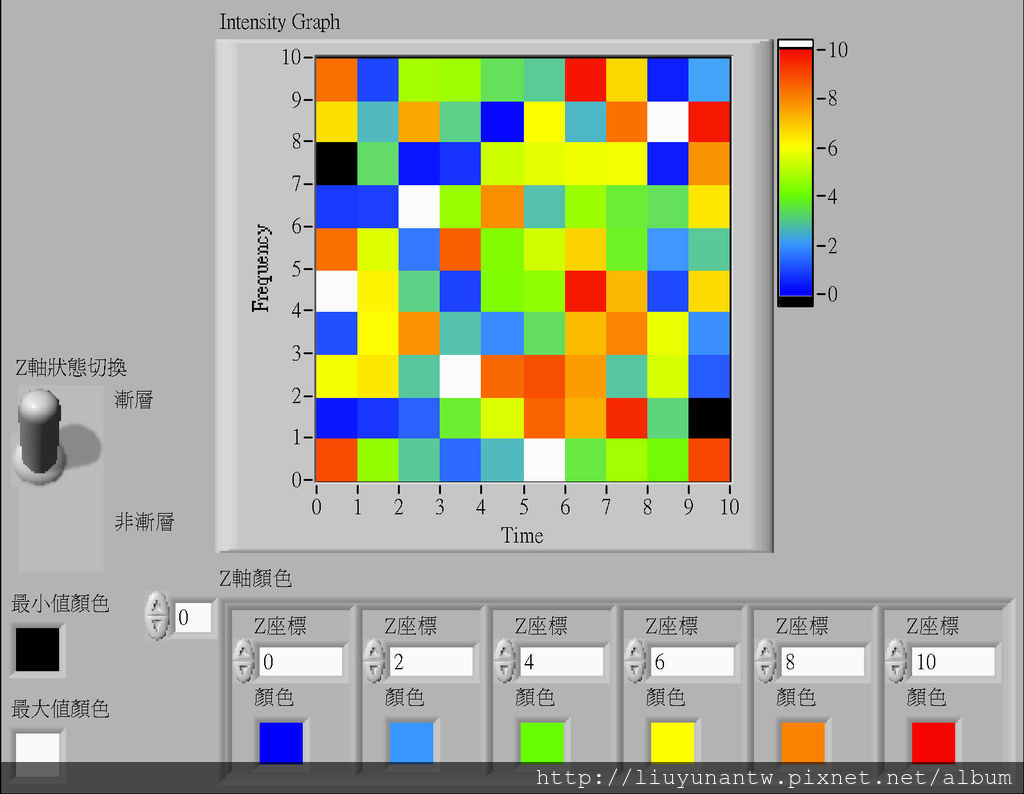

Intensity Graph元件預設的Z軸狀態是漸層,顯示上會出現設定的Z軸顏色之間的過渡顏色,超出最大、最小值的部分直接以最大、最小值顏色顯示

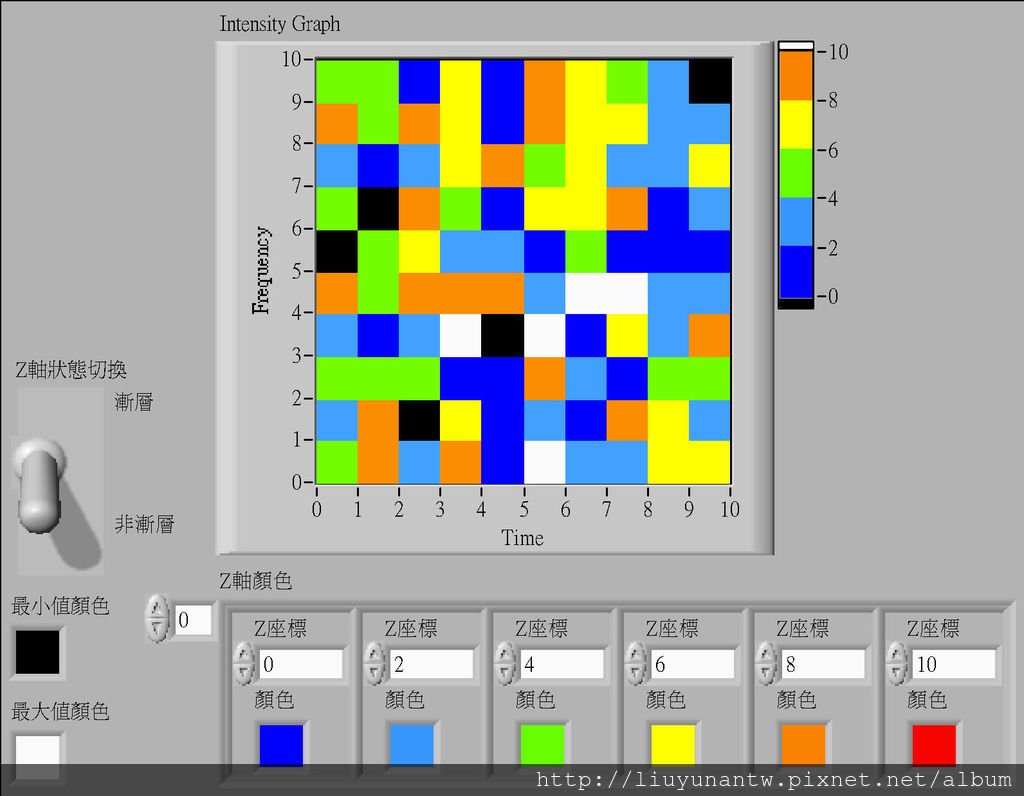

Z軸切換成非漸層狀態,顯示上只會出現設定的Z軸顏色(最後一組顏色不會顯現),同樣超出最大、最小值的部分直接以最大、最小值顏色顯示
