這個問題做起來不太簡單，儘量依你可能看得懂的方式來說明

依照你提問的內容歸納幾個程式書寫的重點：

1.程式執行時是待機狀態

2.輸入密碼後才判斷密碼是否正確，密碼共有4個字(英文字串或數字字串)

3.容許有3次輸入錯誤

4.密碼正確時門燈亮綠燈表示可通行，計時30秒後，門燈熄滅成紅燈，恢復為待機狀態

5.錯誤4次時警告燈亮，顯示"非法進入"，中止程式(封鎖密碼輸入功能)，計時1分鐘(60秒)後，恢復為待機狀態

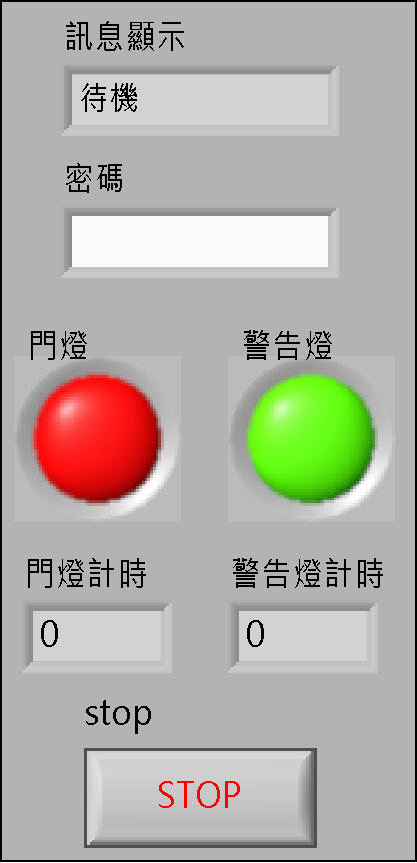

依以上條件配置面板元件如下：

門燈設定為ON時綠燈，OFF時紅燈

警告燈設定為ON時紅燈，OFF時綠燈

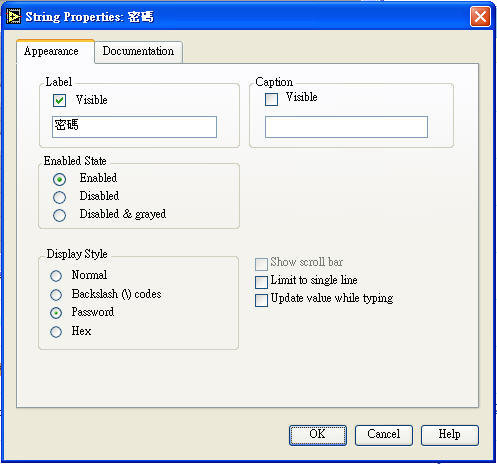

密碼輸入的那個文字元件屬性也要改一下，將顯示的模式改成Password，這樣不論輸入什麼文字顯示出的都是*字

再來是程式部分：

為了容易理解就只用比較入門式的寫法，完成的程式如下圖：

大約解說一下程式結構：

1.因為有待機功能程式整個是放在迴圈內，只有按停止鈕時程式才會停止

2.因為程式的需求所以用順序結構將程式分成左右兩部分，左邊是待機和檢查密碼部分，右邊是依照檢查結果處理的部分，任何有待機需求的程式都可以套用這個模式

3.依據程式左右兩邊都要再用到迴圈，停止鈕的寫法是重點，目的是確保能隨時停止程式，又不會執行不需執行的部分

4.密碼比對是利用移位暫存器，在迴圈左邊拉出2個，上面的是新值，下面的是上一次的值。一開始時這2個值是相同的，當輸入新值後，這2個值會有僅一次不相同，此時就會自動進行密碼比對。當密碼比對完畢，這2個值恢復相同，再度成為不動作的待機狀態

5.比對結果是密碼正確或錯誤4次都會停止這個迴圈，按停止鈕也會停止這個迴圈

6.左邊比較簡單，若是右邊迴圈是按停止鈕停止的，就跳過這部分不執行

7.為了簡化程式停止鈕只在待機狀態時有作用，若程式已在進行第二步驟計時部分則沒有作用

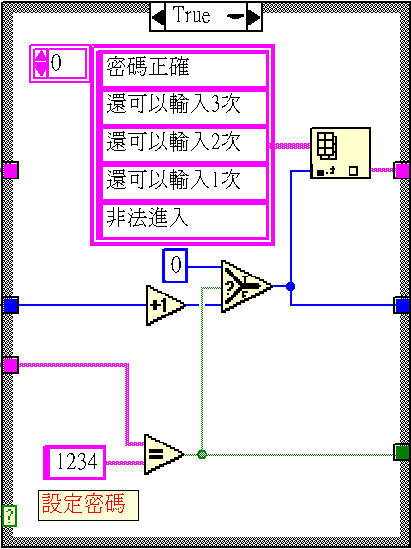

左邊程式比對密碼的部份：

1.當輸入的密碼和設定密碼完全相同時，錯誤計次部分輸出為0，以錯誤計次輸出的數值為索引，從顯示訊息的文字陣列中輸出"密碼正確"這個字串

2.當輸入的密碼和設定密碼不同時(英文字大小寫也算不同)，錯誤計次部分加1，以錯誤計次輸出的數值為索引，從顯示訊息的文字陣列中輸出"還可以輸入？次"這個字串

3.錯誤計次的數值為4時，從顯示訊息的文字陣列中輸出"非法進入"這個字串

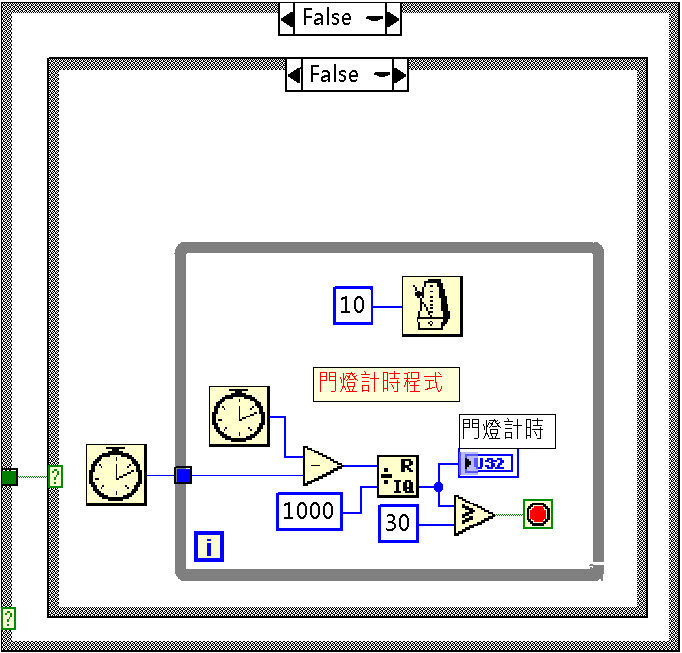

右邊程式門燈計時的部分：

使用While迴圈搭配Tick Count (ms)元件來計時，當計時到30秒時停止迴圈

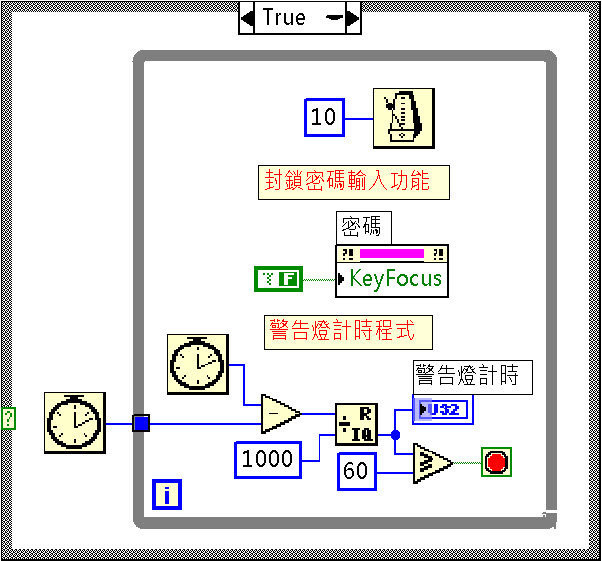

右邊程式警告燈計時的部分：

同樣使用While迴圈搭配Tick Count (ms)元件來計時，當計時到60秒時停止迴圈

另外將輸入密碼的文字元件Property Node屬性設定為KeyFocus項目放在迴圈內，在迴圈動作期間保持False狀態。這樣在迴圈動作期間都無法輸入密碼，封鎖了輸入功能
