問題：我想要將兩個元件重疊，上面那個元件可以動態改成透明露出或遮蔽底下那個元件

LabVIEW的顏色構成提到的資料不多，我手邊有提到的只有多年前出版的LabVIEW圖形篇那本書

基本上顏色是由32位元數值構成，每8位元一組代表一種顏色，底下3組分別代表RGB顏色，最上一組位元才是控制透明效果的數值

而RGB to Color.vi元件把最上組位元封鎖不能更改，所以調不出透明的效果，但可以用Join Numbers元件來組合出需要的功能

依照你的題目：

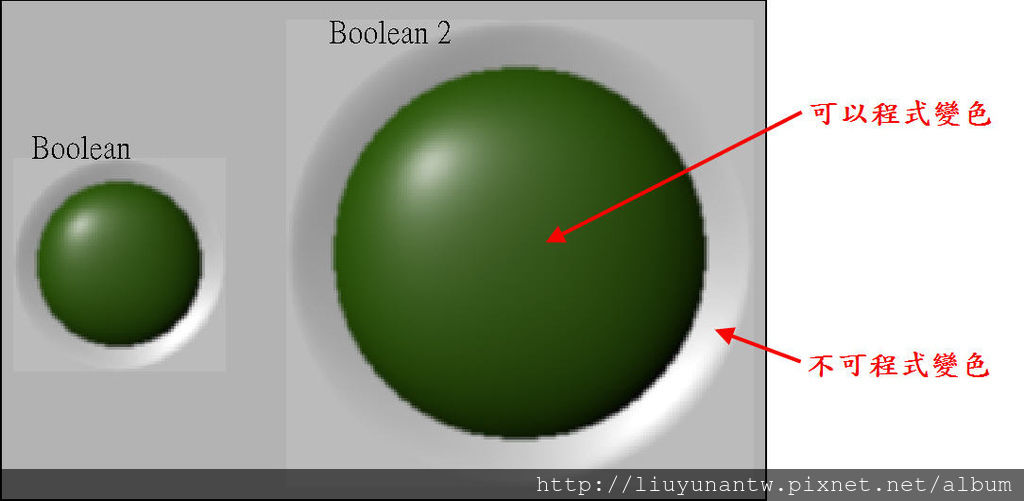

1.先在程式面板放2個LED布林元件。要注意的並非元件的所有構成元素都可以用程式動態改變顏色，像LED元件只有中心的元素才找的到屬性可以更改，輪廓的那一圈沒有屬性可用

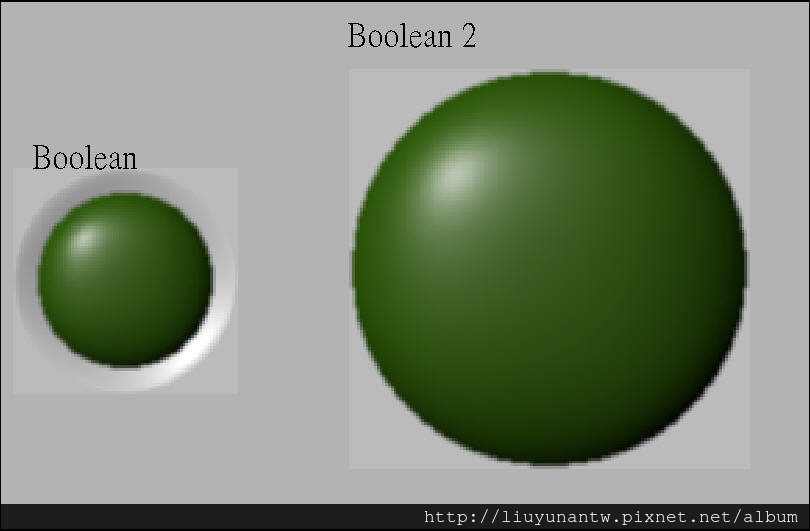

2.若不希望LED元件變透明後輪廓還在，就先用塗色工具把輪廓那一圈塗成透明

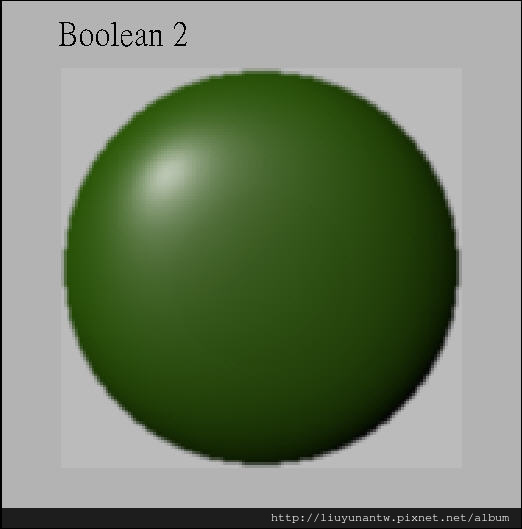

3.再來將2個LED元件重疊，讓第2個元件蓋住第一個元件

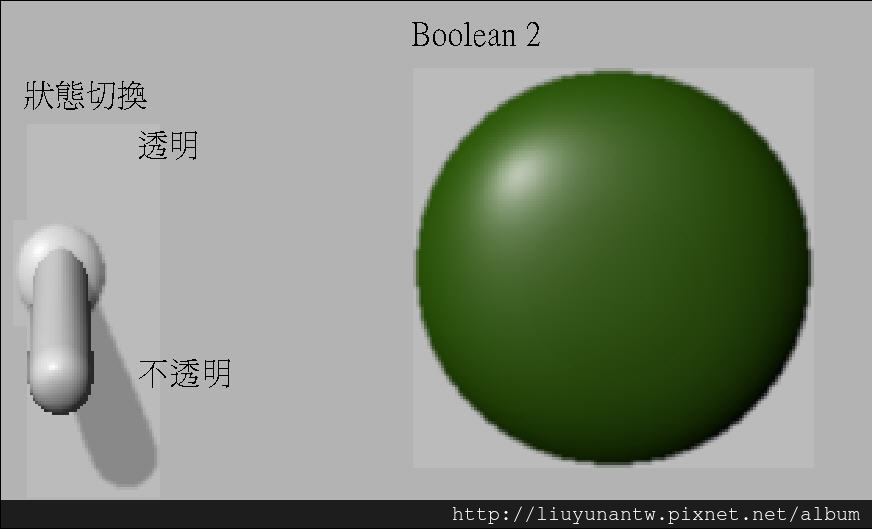

4.再放上一個切換開關，切換透明、不透明狀態

5.程式部分：因為只要改變第2個元件的顏色，所以取出第2個元件的屬性設定為Colors[4]的輸入狀態

用Join Numbers元件組合出透明色的數值，設定的數值要使用U8格式，注意最上一組位元只能設定為1，其他位元只能設定為0，以外的設定就會出錯。若最上一組位元設定為0，表示為不透明，顏色為底下3組位元數值組合

完成的程式狀態切換到透明，可以看到第2個元件變成透明只剩下名稱，露出底下的元件
