關於用數學函數在XY Graph元件上畫圖，LabVIEW有好用的元件Eval Polar to Rect.vi和Eval Polar to Rect Optimal Step.vi可使用，這2個vi功能幾乎相同，輸入的資料格式也一樣，會自動將函數的字串拆解成X軸和Y軸的2個陣列資料，使用在比較複雜點的函數時很好用

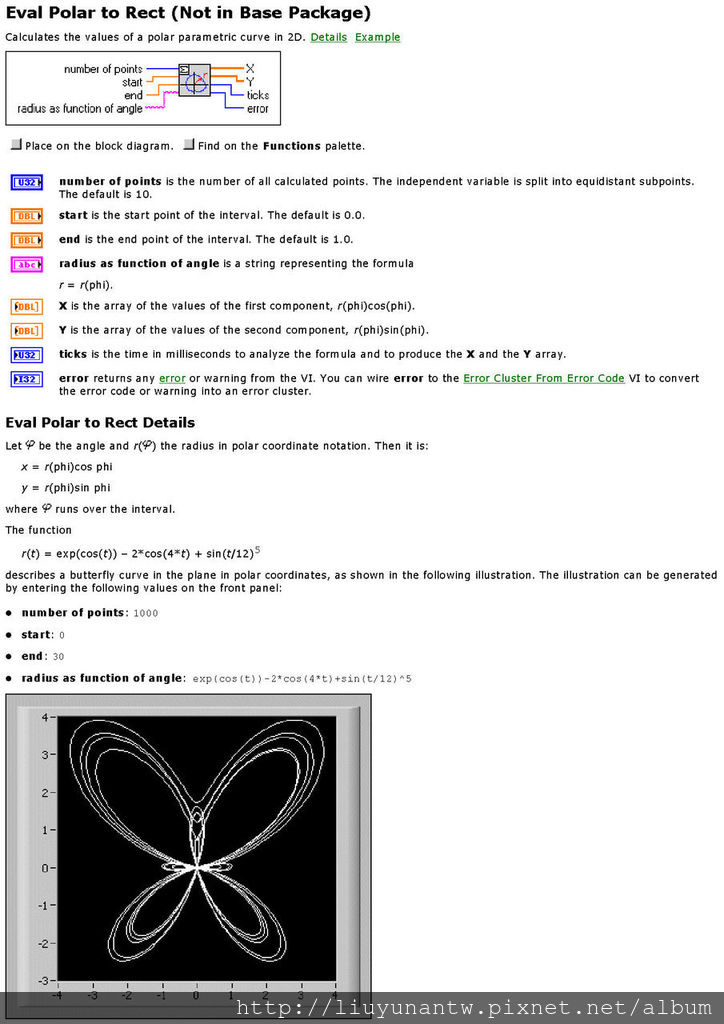

Eval Polar to Rect.vi元件的Help文件有範例說明，範例是個蝴蝶圖

現在照著範例來畫蝴蝶圖，不過範例的函數有誤，照著打或複製來用都畫不出圖形

範例的函數：exp(cos(t)) – 2*cos(4*t) + sin(t/12)5

減號用的是全形字，最後面的次方語法錯誤

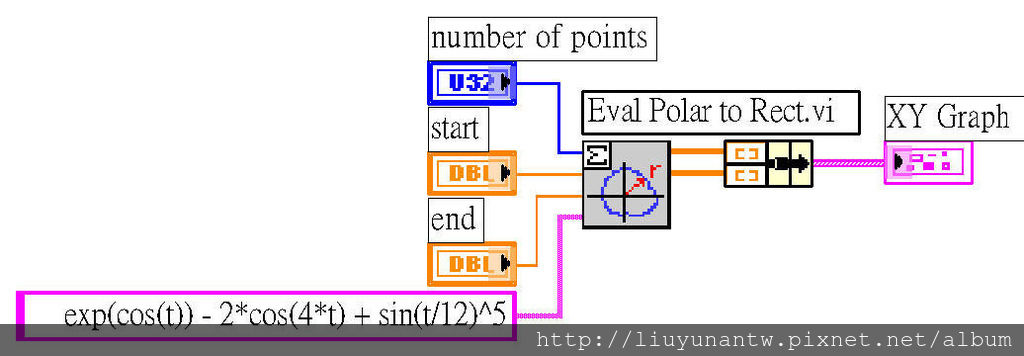

修正的函數：exp(cos(t)) - 2*cos(4*t) + sin(t/12)^5

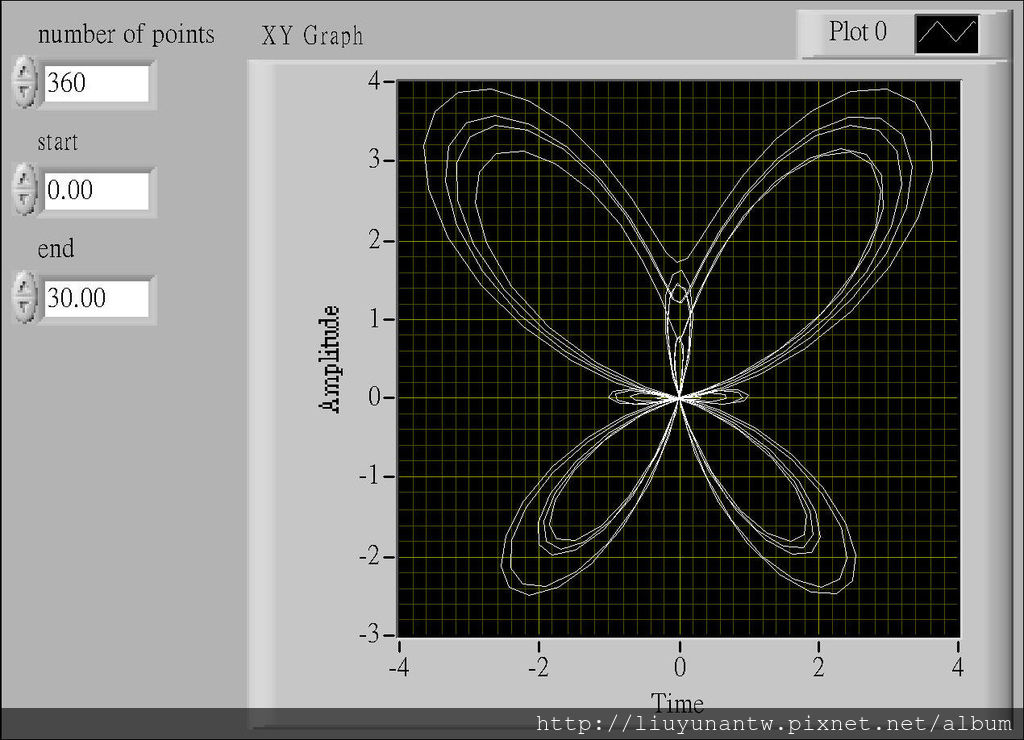

該有的符號加上去就可以成功畫出蝴蝶圖

另一個較複雜的蝴蝶圖

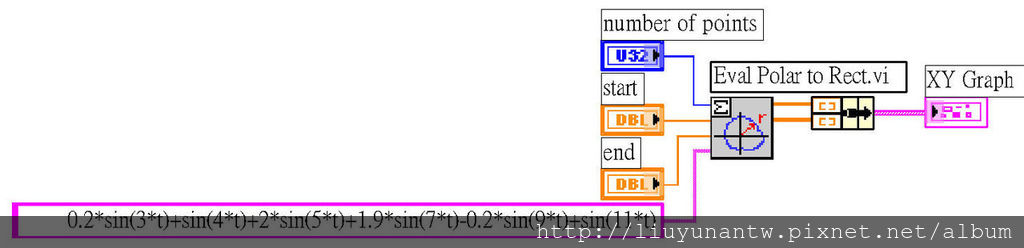

函數：0.2*sin(3*t)+sin(4*t)+2*sin(5*t)+1.9*sin(7*t)-0.2*sin(9*t)+sin(11*t)

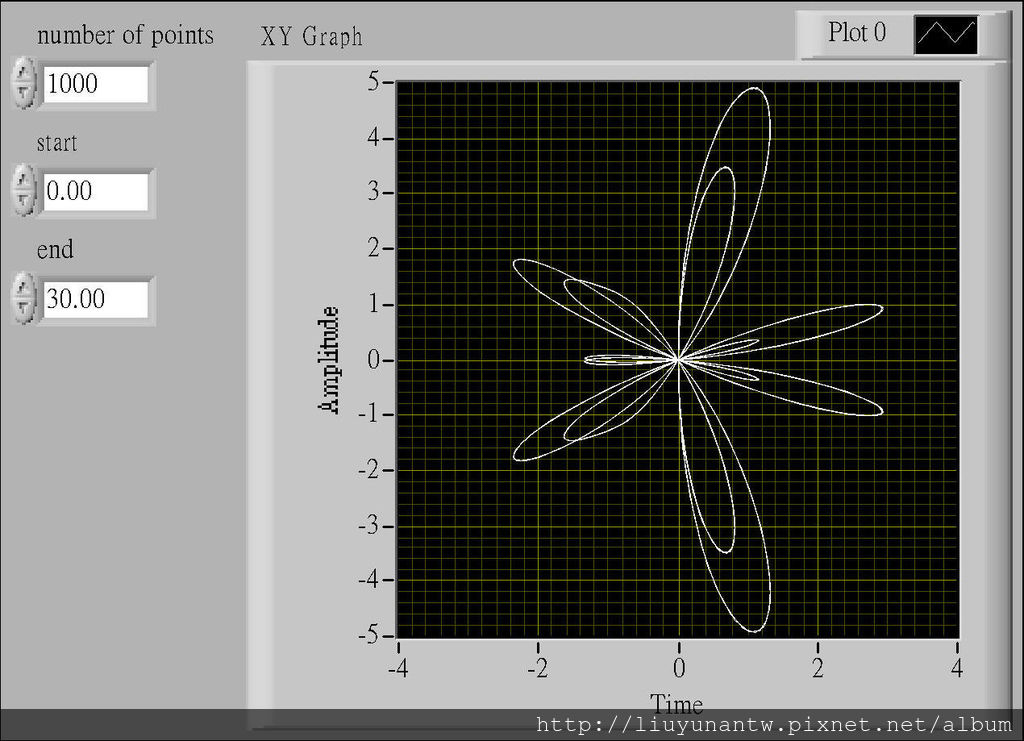

畫出的蝴蝶是橫向的，要放正就把X軸和Y軸對調

注意到一個問題了嗎？所用的函數裡唯一的變數是t，有其他變數的函數不能用，在使用Eval Polar to Rect.vi元件時要注意
