這次研究的主題是如何用LabVIEW模擬Windows小算盤程式的計算功能

這個小算盤程式看起來簡單，實際要寫時遇到很多問題，在寫之前必須要先解析小算盤每個按鍵的功能特點

小算盤功能特點解析：

顯示幕顯示數字和錯誤訊息

除了C和CE鍵，其他按鍵在出現計算錯誤訊息時，按下去不會動作

0這個按鍵在顯示幕上只有0時按下去也不會動作，有其他數字時會插入其他數字後面，若有按下計算功能鍵(+-*/)時，則直接清除畫面以0取代

1～9按鍵在顯示幕只有0時或按下計算功能鍵時，直接清除畫面以1～9數字取代，有其他數字時會插入其他數字後面

.這個按鍵在顯示幕上有0～9以上數字時按下去會插入其他數字後面，但顯示幕上已有小數點時，按下去也不會動作

+/-個按鍵在顯示幕上只有0時按下去不會動作，有其他數字時，按一次則將顯示幕數字變成負數，再按一次則將顯示幕上的負數數字變成正數

左上角的是顯示M數值記憶狀態，有記憶數值時顯示為M，沒有時顯示為空白

MC這個按鍵會把M數值記憶清除

MR這個按鍵會把M數值記憶讀出顯示到顯示幕上

MS這個按鍵會把顯示幕上的數值存入M數值記憶中，但顯示幕為0時，這個按鍵不動作

M+這個按鍵會把顯示幕上的數值和M數值記憶的數值相加後，再存入M數值記憶中

Sqrt這個按鍵會把顯示幕上的數值開根號，運算後的結果顯示在顯示幕上。但顯示幕為0時，這個按鍵不動作。顯示幕為負數時，則出現輸入的函數不正確。的錯誤訊息。當出現錯誤訊息時，只能用C和CE鍵來清除顯示幕，否則無法進行其他操作

%這個按鍵在沒有按下計算功能鍵時，會直接清除畫面以0取代。有按下計算功能鍵時，會將按下計算功能鍵前的顯示幕的數值，乘上按下計算功能鍵後按下%這個按鍵時的顯示幕數值的百分比，運算後的結果顯示在顯示幕上。之後若再按計算功能鍵或=鍵，會把運算後的百分比數值和前一數值計算後顯示

1/x這個按鍵把顯示幕上的數值做倒數運算後顯示。若顯示幕為0時，則出現無法除以零。的錯誤訊息

C這個按鍵會清除顯示幕的數值和錯誤訊息成為0。同時也把所有已按下的計算功能清除

CE這個按鍵則只會清除顯示幕的數值和錯誤訊息成為0。不會把已按下的計算功能清除

Backspace這個按鍵會清除顯示幕上的數值的最右邊1個。當數值只剩1個或負數只剩含負號的2個字時，這個按鍵會清除顯示幕上的數值以0取代

+-*/功能鍵，在按下時會先將顯示幕上的數值暫時記憶。若之前已有按過計算功能鍵，則會先執行之前的計算，再將結果暫時記憶。若之前已有按過計算功能鍵後沒有按過任何數字鍵，則按鍵沒有動作。另外任何數值若除以0，則出現無法除以零。的錯誤訊息

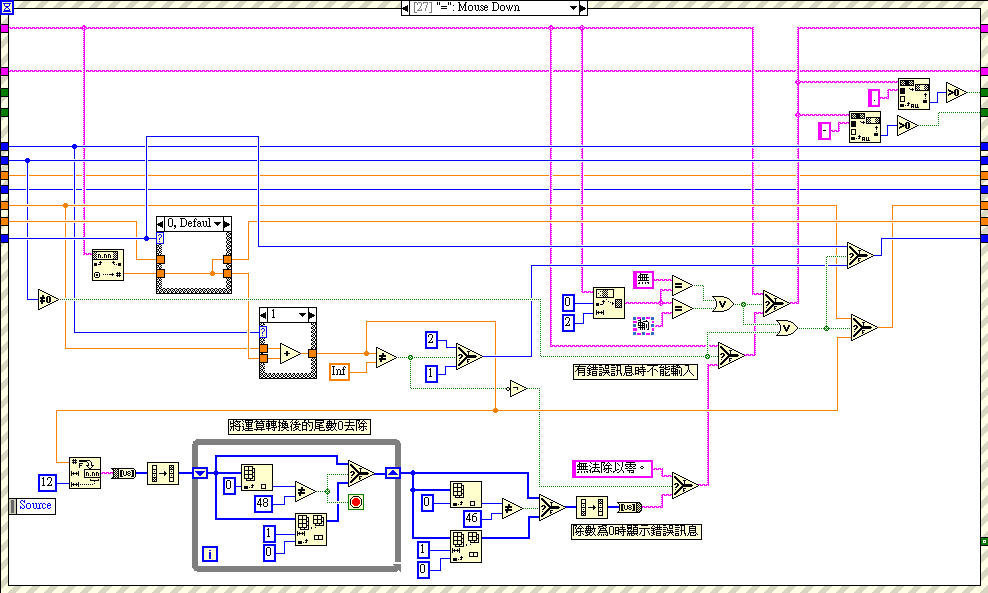

=這個按鍵會直接執行計算功能鍵的計算功能，若沒有按計算功能鍵則=鍵不會動作。=鍵會記憶運算功能和第2個數值，之後只要按=鍵就會連續執行相同的計算功能，所以1+1+1...或2*2*2...這樣的功能可以靠按=鍵來達成

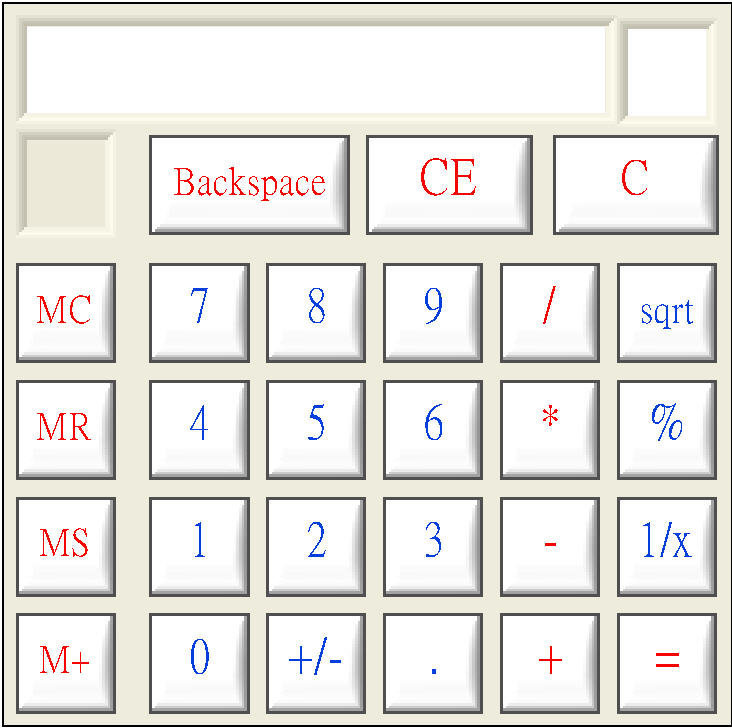

程式的畫面配置當然是完全仿造標準型小算盤程式的畫面，不過為了方便知道目前是哪種計算功能，特地在右上角加入可以顯示目前計算功能的框框

程式碼的部分：

為了省事，這個程式只支援滑鼠點選輸入，不支援以鍵盤輸入，唯一有支援的電腦鍵盤功能是按Esc鍵結束程式。另外為了不想把程式弄得太複雜，只設定成計算到小數以下12位數

完成的程式碼畫面如下：

在迴圈外側是所有用到的按鍵，由於程式裏只用每個按鍵的Mouse Down事件觸發動作，所以這些按鍵只放著，沒寫在程式內

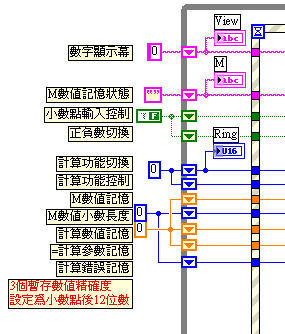

迴圈上半寫了一堆移位暫存器，作為狀態、數值顯示及操作參數的記憶及傳遞

接著說明每個按鍵事件的程式

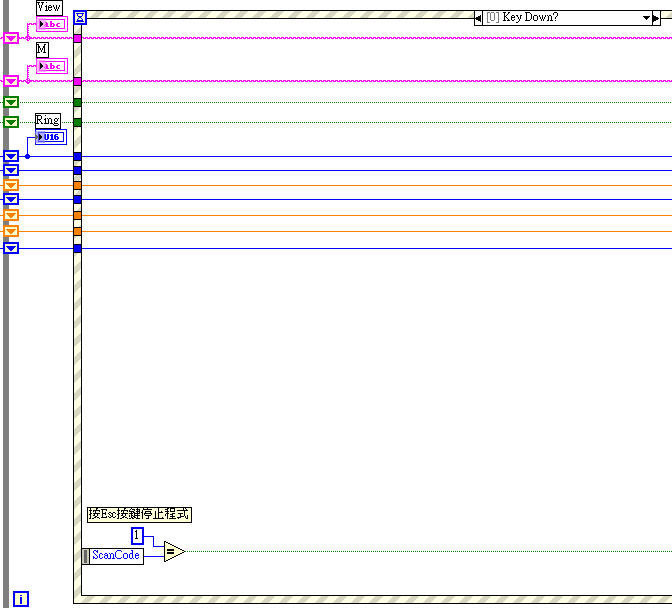

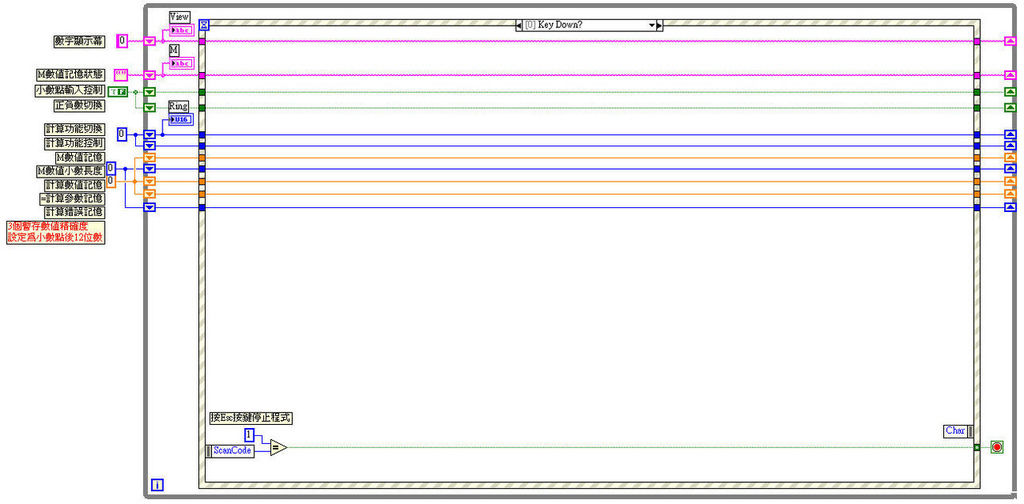

首先是唯一支援的電腦鍵盤功能，這功能是要結束程式，用的是Key Down？事件。用事件左邊的ScanCode傳出的值，當ScanCode傳出的值=1(Esc鍵代碼)時，就輸出信號結束程式

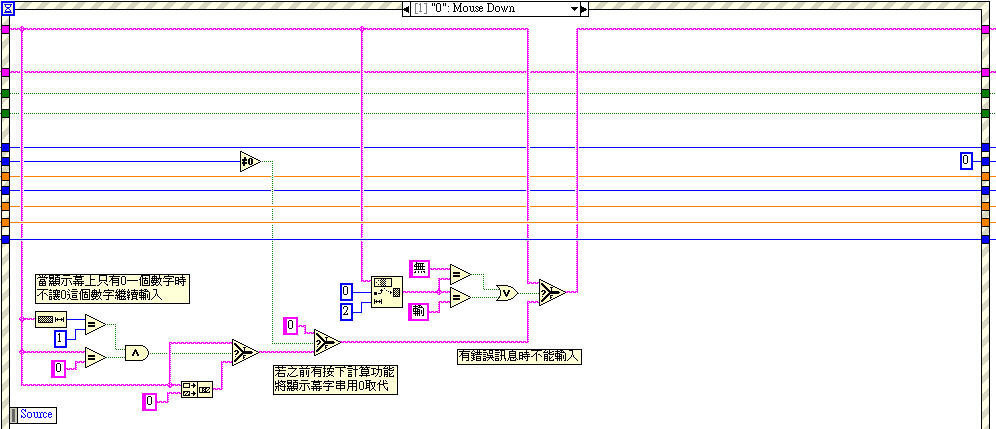

接著是0～9按鍵的Mouse Down事件，程式裏主要程式碼幾乎相同，右邊是在有錯誤訊息時讓按鍵對應的數值不能輸入。中間則是當有按下計算功能鍵時，把顯示幕清除以按鍵對應的數字取代。左邊則是在顯示幕只有0且沒有按下計算功能鍵時，以按鍵對應的數字取代0

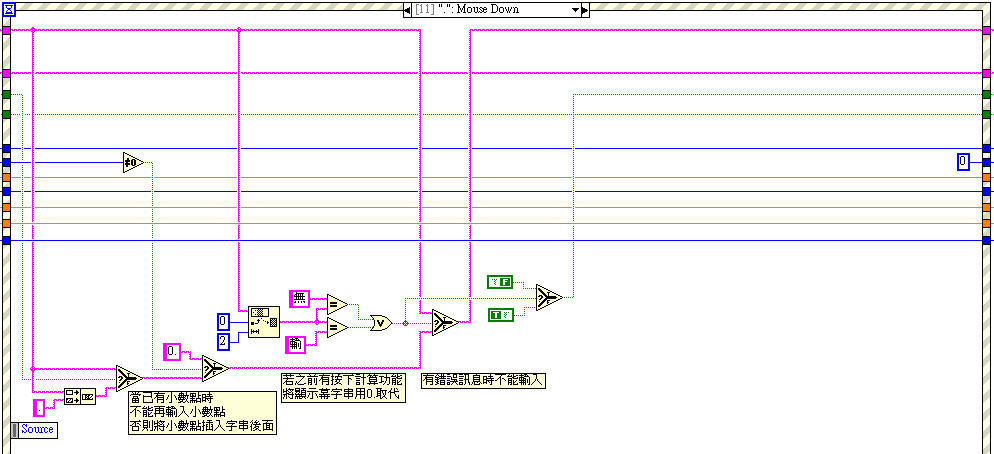

再來是.按鍵的Mouse Down事件，同樣在有錯誤訊息時讓.按鍵無法輸入。或是已有輸入小數點時，.按鍵無法再輸入。若是有按下計算功能鍵時，則把顯示幕清除以0.數字取代

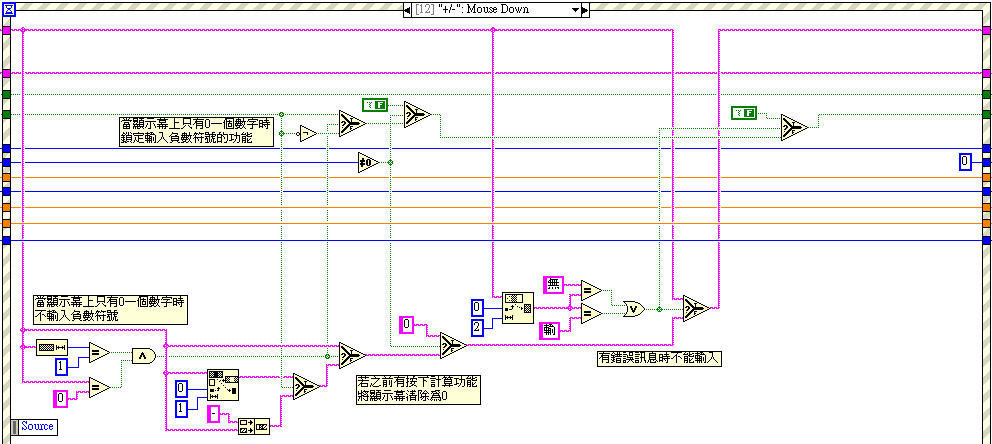

再來是+/-按鍵的Mouse Down事件，同樣在有錯誤訊息時讓+/-按鍵無法輸入。若有按下計算功能鍵時，把顯示幕清除0數字取代。當顯示幕只有0時，無法切換正負號。0以外數值，則正數變負數，負數則變正數

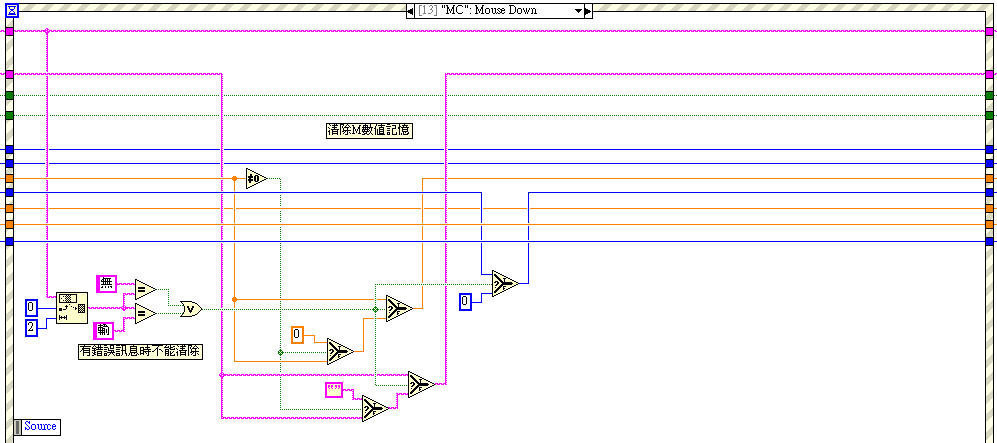

MC按鍵的Mouse Down事件，同樣在有錯誤訊息時不動作。以外則清除M記憶數值，也清除M記憶數值的狀態顯示

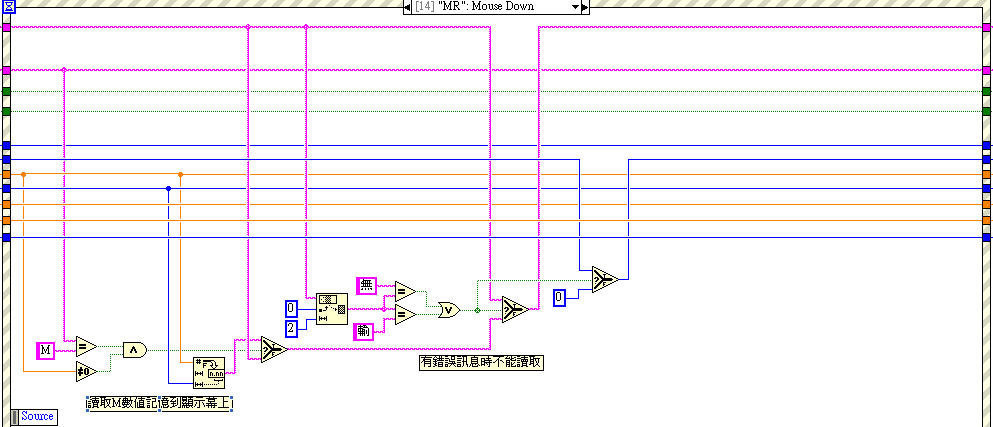

MR按鍵的Mouse Down事件，同樣在有錯誤訊息時不動作。此外則是在有M記憶數值的狀態下，把M記憶數值轉成字串顯示到顯示幕上

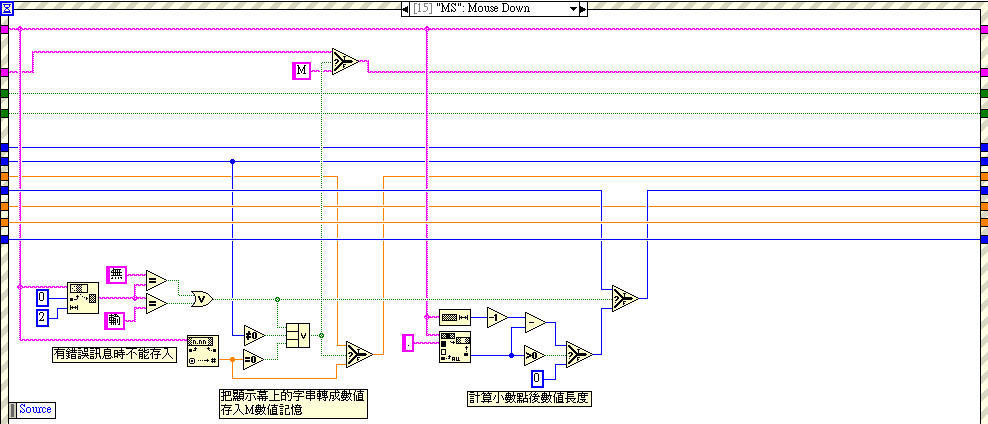

MS按鍵的Mouse Down事件，同樣在有錯誤訊息時不動作，另外當顯示幕只有0或有按下計算功能鍵時也不動作。此外則是把顯示幕上的字串轉成數字存入M記憶數值中

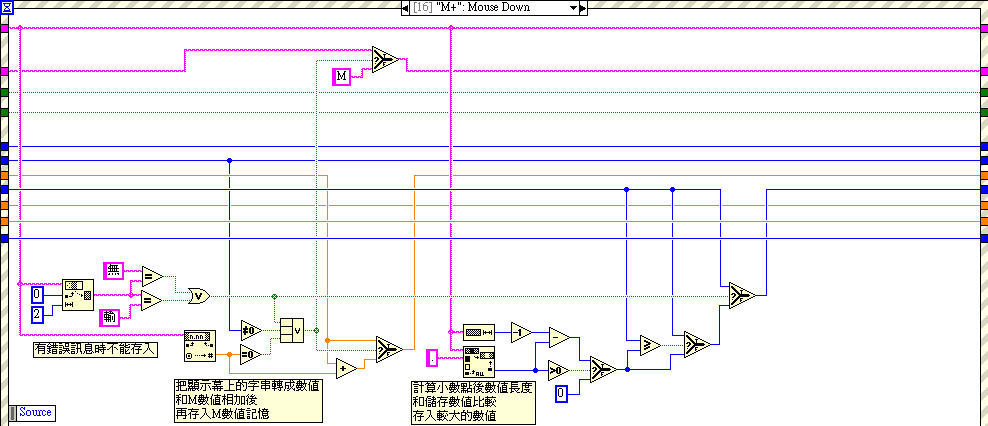

M+按鍵的Mouse Down事件，同樣在有錯誤訊息時不動作，另外當顯示幕只有0或有按下計算功能鍵時也不動作。此外則是把顯示幕上的字串轉成數字後，和M記憶數值相加，然後再存入M記憶數值中

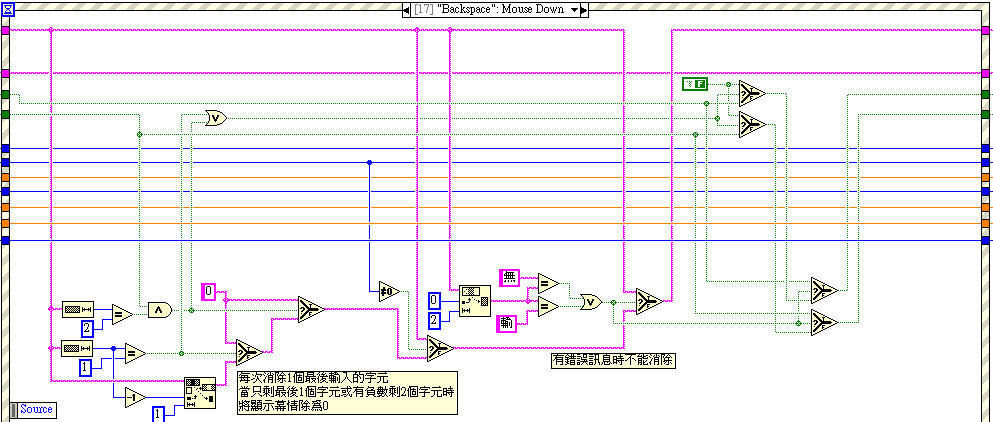

Backspace這個按鍵的Mouse Down事件，同樣在有錯誤訊息時不能動作，每動作一次則清除顯示幕上右邊最後一個數字。當正數剩1個負數剩2個(含負號)字時，則清除顯示幕以0取代

CE這個按鍵的Mouse Down事件，只有把顯示幕上的數字或錯誤訊息清除為0，其餘的部分都沒有更動

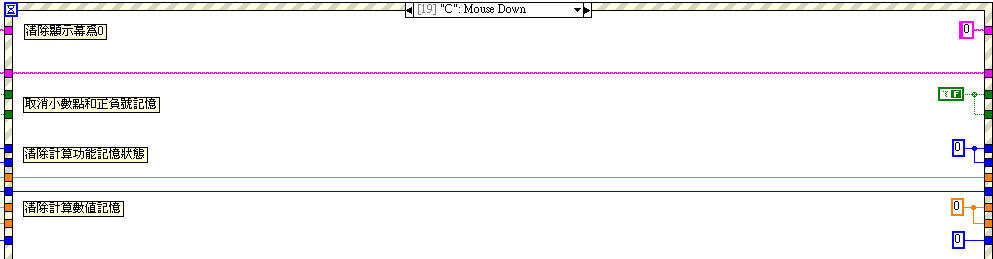

C這個按鍵的Mouse Down事件，除了把顯示幕上的數字或錯誤訊息清除為0外，連已按下的計算功能和記憶的數值一並清除

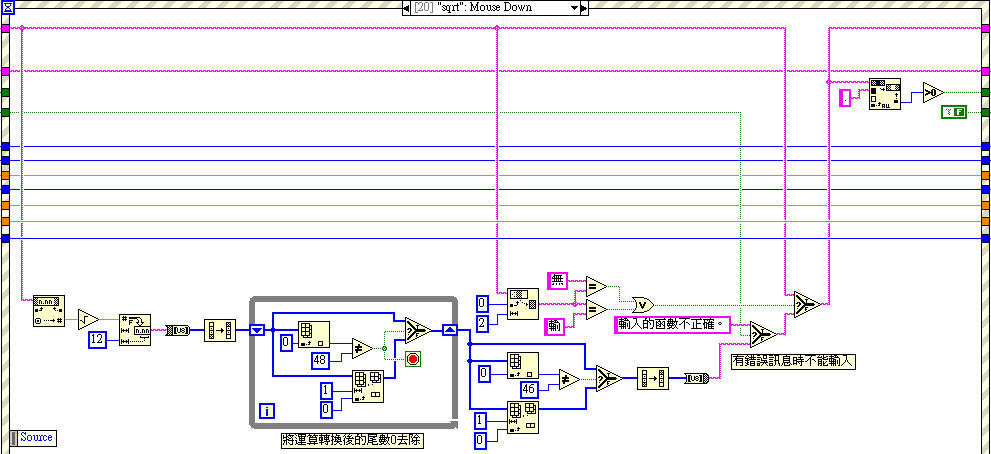

Sqrt這個按鍵的Mouse Down事件，把顯示幕上的文字轉成數字並開根號運算，運算後的結果顯示在顯示幕上。當顯示幕上為負數時，則在顯示幕顯示輸入的函數不正確。的錯誤訊息

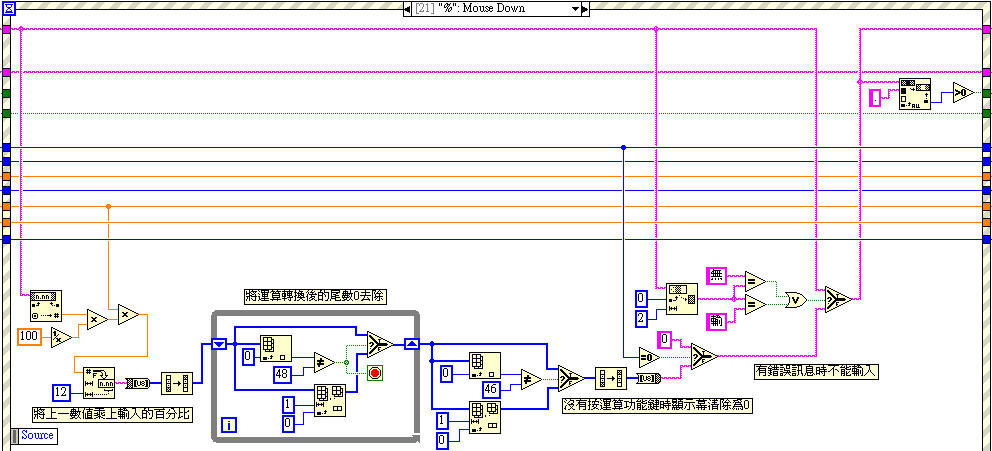

%這個按鍵的Mouse Down事件，在有錯誤訊息時不動作。在沒有按下計算功能鍵時，會清除顯示幕以0取代。有按下計算功能鍵時，會將按下計算功能鍵前的顯示幕的數值，乘上按下計算功能鍵後按下%這個按鍵時的顯示幕數值的百分比，運算後的結果顯示在顯示幕上。之後若再按計算功能鍵或=鍵，會把運算後的百分比數值和前一數值計算後顯示

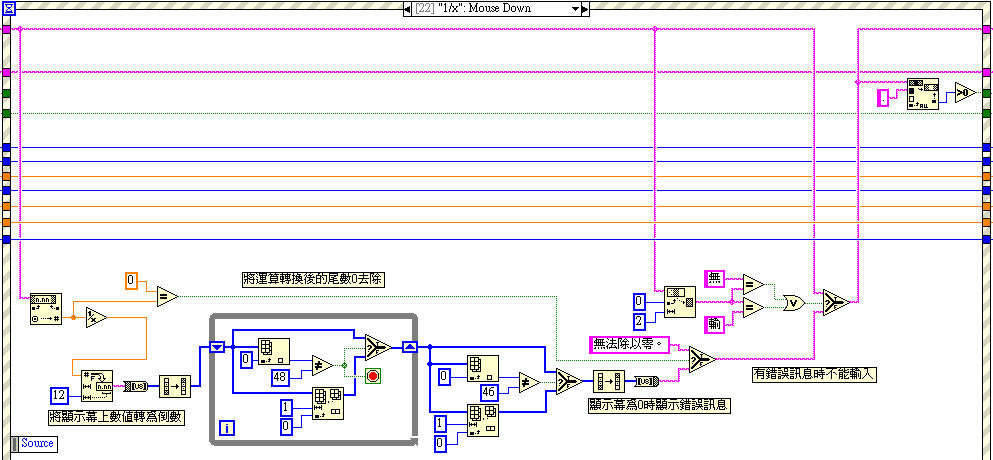

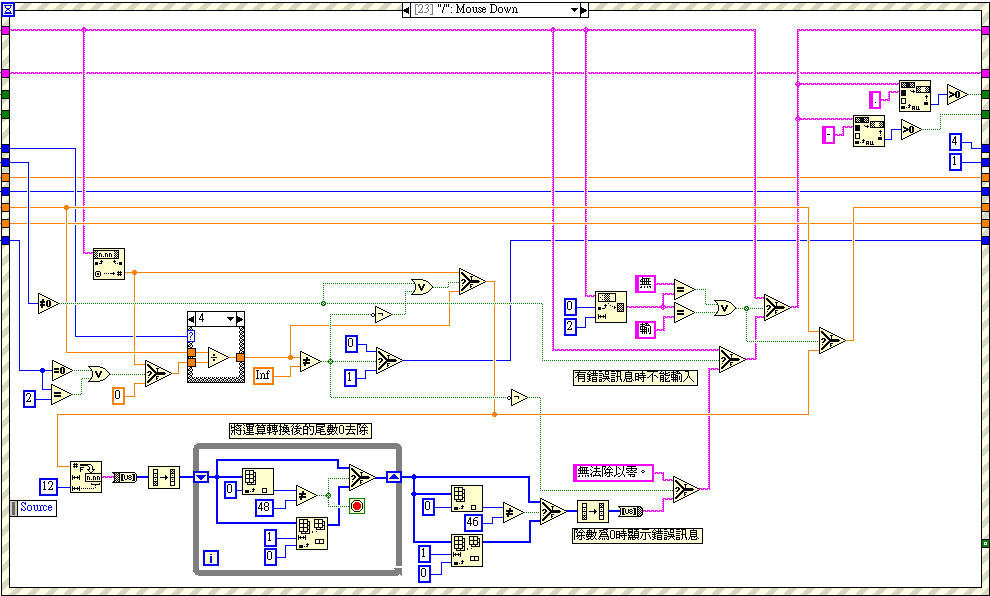

1/x這個按鍵的Mouse Down事件，同樣在有錯誤訊息時不動作。若顯示幕為0時，則出現無法除以零。的錯誤訊息。此外則是把顯示幕上的數值做倒數運算後顯示

+-*/計算功能鍵的Mouse Down事件，同樣在有錯誤訊息時不動作。被按下時會先檢查是否之前已有按下其它計算功能，若有按下其它計算功能鍵後又沒有按下數字鍵，則不動作(計算功能鍵不能連按)。若有按下其它計算功能鍵後又有按下數字鍵，則會先進行上一個計算功能，然後等待輸入下一個數字。若沒有按下其它計算功能鍵，則會先將顯示幕上的字串轉成數值後記憶保存
